متعلقات رک شبکه: راهنمای کامل انتخاب اکسسوری و لوازم جانبی رک

هزینه‌ی خودِ رک شبکه معمولاً از قبل در بودجه‌ی خرید تجهیزات شبکه مشخص است، اما قلمی که اغلب در همین بودجه‌ریزی جا می‌افتد، متعلقات رک است – مجموعه‌ای از قطعات کوچک‌تر که بدون آن‌ها رک به‌تنهایی نمی‌تواند کار خودش را انجام دهد. متعلقات رک شبکه شامل شش خانواده‌ی اصلی می‌شود: پنل و درپوش، سخت‌افزار نصب، سینی و نگهدارنده‌ی کابل، پاور ماژول و ارتینگ، سیستم خنک‌سازی، و تجهیزات ایمنی؛ هرکدام از این‌ها دقیقاً یکی از نیاز‌های واقعی یک رک در حال کار – از تهویه و برق‌رسانی گرفته تا مدیریت کابل و امنیت فیزیکی – را پوشش می‌دهد.

این مقاله ادامه‌ی مستقیم نقشه‌ی کلی خرید تجهیزات پسیو و اکتیو شبکه است و دقیقاً همان بخشی از آن راهنما را باز می‌کند که به متعلقات رک اشاره کرده بود اما وارد جزئیاتش نشده بود. اگر همین حالا هم آماده‌ی خرید هستید، می‌توانید مستقیم به محصولات لوازم جانبی و اکسسوری رک در فروشگاه سر بزنید؛ در غیر این صورت، در ادامه‌ی همین مقاله هر شش خانواده را جداگانه، همراه با معیار دقیق انتخاب هرکدام، بررسی می‌کنیم.

متعلقات رک شبکه چیست و چرا نیاز دارید؟

متعلقات رک شبکه به مجموعه‌ی قطعات مکانیکی، برقی و ایمنی‌ای گفته می‌شود که جدا از بدنه‌ی اصلی رک، روی آن یا داخل آن نصب می‌شوند تا تجهیزات فعال شبکه مثل سوییچ، سرور و روتر به‌شکل ایمن، خنک و منظم در رک جا بگیرند. بدون این قطعات – از پاور ماژول گرفته تا فن و قفل – یک رک خالی فقط یک قاب فلزی استاندارد است که به‌تنهایی نمی‌تواند نقش واقعی خودش را در حفاظت، تهویه و سازمان‌دهی شبکه ایفا کند. شش خانواده‌ی اصلی این متعلقات عبارت‌اند از پنل و درپوش، سخت‌افزار نصب، سینی و نگهدارنده‌ی کابل، پاور ماژول و ارتینگ، سیستم خنک‌سازی و تجهیزات ایمنی که هرکدام را در ادامه‌ی همین راهنما جداگانه بررسی می‌کنیم.

نکته‌ای که خیلی از خریداران تازه‌کار متوجه آن نمی‌شوند این است که رک به‌خودی‌خود فقط یک استاندارد ابعادی است، نه یک راه‌حل کامل. طبق استاندارد قفسه‌ی ۱۹ اینچی که مبنای طراحی تمام رک‌های شبکه است، عرض داخلی نصب تجهیزات ۱۹ اینچ (حدود ۴۸۲.۶ میلی‌متر) و ارتفاع هر یونیت ۴۴.۴۵ میلی‌متر ثابت شده تا هر تجهیزی از هر برندی در هر رک استانداردی جا بگیرد. اما همین استاندارد‌سازی، چیزی درباره‌ی نحوه‌ی خنک شدن، برق‌رسانی، مدیریت کابل یا امنیت فیزیکی رک نمی‌گوید؛ این دقیقاً همان جایی است که متعلقات رک وارد می‌شوند.

نوع رک هم روی نیاز شما به هر خانواده از این متعلقات تاثیر مستقیم دارد. یک رک دیواری ۴ تا ۹ یونیتی که معمولاً چند سوییچ کوچک را نگه می‌دارد، به‌ندرت به شلف سنگین یا سیستم خنک‌سازی فعال نیاز دارد؛ اما یک رک ایستاده ۴۲ یونیتی در اتاق سرور که ده‌ها دستگاه در آن جاسازی شده، بدون فن، ارتینگ درست و مدیریت کابل منظم، ظرف چند ماه دچار افت عملکرد و حتی قطعی می‌شود. به همین دلیل، پیش از خرید هر قطعه، باید مشخص کنید رک شما در کدام دسته قرار می‌گیرد و چه تراکمی از تجهیزات فعال درون آن نصب خواهد شد.

تجربه‌ی عملی: در بازدید از چند اتاق سرور کوچک و متوسط، رایج‌ترین اشتباهی که دیده می‌شود این است که کل بودجه صرف خرید خودِ رک و تجهیزات اکتیو می‌شود و متعلقات به‌عنوان «هزینه‌ی جانبی و قابل‌حذف» در نظر گرفته می‌شوند؛ نتیجه‌اش معمولاً گرمای بیش از حد داخل رک و ریست‌شدن‌های ناخواسته‌ی سوییچ در ماه‌های گرم سال است، حتی وقتی خودِ سوییچ کاملاً سالم است.

پنل، درپوش و لایت‌پنل رک

اولین خانواده از متعلقات رک، مربوط به بخش‌هایی است که در نگاه اول بیشتر ظاهری به‌نظر می‌رسند، اما نقش فنی مهمی هم دارند: کنترل جریان هوا، دسترسی امن به تجهیزات و روشنایی داخل رک. این خانواده شامل بلنک‌پنل، درب توری، فریم مانیتور و لایت‌پنل می‌شود و در فروشگاه هم زیر همین عنوان دسته‌بندی شده است.

بلنک‌پنل رک چیست؟

بلنک‌پنل رک قطعه‌ای فلزی یا پلاستیکی با پهنای استاندارد ۱۹ اینچ و ارتفاع یک تا چند یونیت است که فضا‌های خالی جلوی رک را می‌پوشاند تا هوای خنک از کوتاه‌ترین مسیر ممکن از جلو به پشت رک نشت نکند و به‌جای آن، مستقیم وارد ورودی فن تجهیزات فعال شود. بدون بلنک‌پنل، هوای سرد از فضا‌های خالی به بخش پشت رک راه پیدا می‌کند و اثر خنک‌کنندگی فن‌های داخل رک به‌شدت افت می‌کند؛ این پدیده در ادبیات فنی دیتاسنتر با عنوان نشتی هوا یا bypass airflow شناخته می‌شود.

از نظر جنس، دو مدل رایج در بازار وجود دارد: بلنک‌پنل تمام‌فلزی که سد کامل‌تری برای هوا ایجاد می‌کند و برای رک‌های پرتراکم مناسب‌تر است، و بلنک‌پنل پلاستیکی که ارزان‌تر است اما در برابر حرارت و فشار مکانیکی مقاومت کمتری دارد. یک مدل دیگر هم بلنک‌پنل پانچ‌شده یا مشبک است که علاوه‌بر پوشش فضای خالی، امکان عبور کابل از داخل خودش را هم فراهم می‌کند و در جا‌هایی که کابل باید بین دو نقطه از رک رد شود کاربرد دارد. برای مشاهده و خرید مدل‌های بلنک‌پنل می‌توانید بر اساس ارتفاع موردنیاز (۱، ۲ یا ۴ یونیت) و جنس، مدل مناسب رک خودتان را انتخاب کنید.

درب توری و فریم مانیتور رک

درب توری یا درب مشبک، جلوی رک‌های ایستاده نصب می‌شود و دو کار را هم‌زمان انجام می‌دهد: از دسترسی فیزیکی افراد غیرمجاز به تجهیزات جلوگیری می‌کند و در همان حال، به‌خاطر ساختار مشبک یا پرفراژ‌شده‌اش، جریان هوا را از داخل رک به بیرون قطع نمی‌کند – چیزی که یک درب تمام‌فلزی و بدون منفذ نمی‌تواند تضمین کند. برای رک‌هایی که در اتاق‌های کوچک و بدون تهویه‌ی مطبوع مجزا قرار دارند، انتخاب درب توری به‌جای درب تمام‌فلزی، تفاوت محسوسی در دمای داخلی رک ایجاد می‌کند.

فریم مانیتور یا کارفریم هم قطعه‌ای کشویی است که یک مانیتور و صفحه‌کلید (و گاهی موس) را به‌صورت جمع‌شونده داخل یک یا دو یونیت از رک جای می‌دهد. کاربرد اصلی‌اش در اتاق‌های سروری است که مدیر شبکه باید گاه‌به‌گاه مستقیم و بدون دسترسی از راه دور به کنسول یک سرور یا تجهیز شبکه وصل شود؛ به‌جای گذاشتن یک مانیتور جداگانه روی میز، همان صفحه از داخل خودِ رک بیرون کشیده می‌شود. لایت‌پنل هم که در همین خانواده قرار می‌گیرد، یک باند نوری روی قاب رک یا داخل آن است که هنگام کار روی تجهیزات در محیط‌های کم‌نور (مثل زیرزمین یا اتاق سرور بدون پنجره)، دید کافی برای عیب‌یابی سریع فراهم می‌کند.

برای بررسی کامل‌تر انواع، ابعاد و راهنمای انتخاب مدل مناسب هرکدام از این قطعات، مقاله‌ی اختصاصی پنل، درپوش و لایت‌پنل رک (بلنک‌پنل/درب‌توری/فریم‌مانیتور) در اختیار شماست تا اطلاعات بیشتری در مورد این نوع از تجهیزات کسب کنید.

نکته‌ی کاربردی: انتخاب بین درب توری و درب تمام‌فلزی را صرفاً بر اساس ظاهر انجام ندهید؛ اگر رک شما بیش از دو یا سه دستگاه فعال با فن داخلی دارد، درب بدون منفذ می‌تواند به‌تنهایی دمای داخل رک را چند درجه بالا ببرد، حتی اگر فن رک هم روشن باشد.

سخت‌افزار نصب و جابجایی رک (بست، شلف، پیچ‌ومهره)

پیش از اینکه هر تجهیز فعالی داخل رک نصب شود، به یک زیرساخت مکانیکی نیاز دارد که آن را محکم نگه دارد یا در صورت نیاز، جابه‌جایی‌اش را ممکن کند. این موضوع همان‌قدر که به متعلقات مربوط می‌شود، به انتخاب درست خودِ بدنه‌ی رک هم گره خورده است؛ اگر هنوز مشخصات دقیق رک موردنیازتان (تعداد یونیت، عمق و برند) را نهایی نکرده‌اید، بهتر است پیش از خرید این دسته از اکسسوری‌ها، مقاله‌ی رک شبکه: راهنمای کامل انتخاب و خرید بر اساس یونیت، عمق و برند را هم مطالعه کنید تا سایز رک با سخت‌افزار نصبی که انتخاب می‌کنید هم‌خوان باشد.

بست رک و انواع ریل نصب

بست رک یا ریل نصب، همان گوش‌های فلزی کنار هر تجهیز رکمونت است که با پیچ به قاب رک متصل می‌شود. دو نوع رایج وجود دارد: ریل ثابت که فقط برای نگه‌داشتن دستگاه در جای خودش کافی است و برای تجهیزات سبک مثل پچ‌پنل یا سوییچ‌های کوچک مناسب است، و ریل کشویی (slide rail) که امکان بیرون کشیدن کامل دستگاه از رک بدون باز کردن پیچ‌ها را فراهم می‌کند – این نوع بیشتر برای سرور‌هایی که نیاز به سرویس یا تعویض قطعه‌ی داخلی دارند به‌کار می‌رود. وزن تجهیز مهم‌ترین فاکتور انتخاب بین این دو مدل است؛ ریل کشویی برای سرور‌های سنگین باید ظرفیت تحمل وزن کافی داشته باشد، وگرنه در درازمدت دچار افتادگی می‌شود. مدل‌های مختلف بست رک بر اساس عمق رک و نوع تجهیز قابل انتخاب هستند.

شلف رک شبکه برای تجهیزات بدون گوش نصب

خیلی از دستگاه‌ها – مثل مودم‌های خانگی، آپس (UPS) کوچک یا برخی تجهیزات مخابراتی – اصلاً گوش نصب رک ندارند و طراحی‌شان برای گذاشتن روی میز است، نه پیچ‌شدن به قاب رک. برای این دسته از تجهیزات، شلف رک راه‌حل است: یک صفحه‌ی فلزی افقی که به رک پیچ می‌شود و دستگاه بدون نیاز به گوش نصب، فقط روی آن قرار می‌گیرد. هنگام انتخاب شلف رک شبکه، دو نکته اهمیت دارد: ظرفیت تحمل وزن شلف باید مجموع وزن همه‌ی دستگاه‌های روی آن را پوشش دهد، و عمق شلف باید با عمق رک هماهنگ باشد تا دستگاه از جلو یا عقب بیرون نزند.

پیچ و مهره کیج‌نات؛ ریزترین قطعه با بیشترین تاثیر

پیچ و مهره‌ی رک، برخلاف ظاهر ساده‌اش، یکی از پرکاربردترین و در عین حال کم‌توجه‌ترین متعلقات است. بیشتر رک‌های استاندارد از سیستم کیج‌نات (Cage Nut) استفاده می‌کنند: یک مهره‌ی فلزی قفسی‌شکل که داخل سوراخ مربعی قاب رک جا می‌گیرد و پیچ از بیرون داخل آن بسته می‌شود. مزیت این سیستم نسبت به رزوه‌ی ثابت روی خودِ رک این است که در صورت خراب شدن رزوه‌ی یک نقطه، فقط کافی است کیج‌نات را عوض کنید، نه اینکه کل قاب رک را کنار بگذارید. تنوع پیچ و مهره رک معمولاً بر اساس سایز پیچ (M5 و M6 رایج‌ترین‌ها) دسته‌بندی می‌شود که باید با نوع رک شما مطابقت داشته باشد.

مقاله‌ی اختصاصی سخت‌افزار نصب و جابجایی رک (بست/پایه/پیچ‌ومهره/چرخ‌دوبل/شلف) جزئیات کامل‌تر هر کدام از این قطعات، از جمله چرخ‌های دوبل برای جابه‌جایی رک‌های ایستاده، را پوشش می‌دهد.

از تجربه‌ی نصب: اگر قرار است رک را بعد از نصب اولیه جابه‌جا کنید، سایز و نوع پیچ و کیج‌نات را از همان ابتدا با احتیاط بیشتری انتخاب کنید؛ باز و بسته شدن مکرر یک کیج‌نات کم‌کیفیت باعث می‌شود بعد از چند بار جابه‌جایی، دیگر پیچ را محکم نگه ندارد و تجهیز داخل رک کمی شل بماند.

سینی، نگهدارنده و نبشی کابل داخل رک

سینی رک شبکه، نگهدارنده کابل و نبشی، سه قطعه‌ی مکمل‌اند که با هم مسیر و وزن کابل‌های داخل رک را مدیریت می‌کنند: سینی وزن تجهیز یا دسته‌کابل سنگین را تحمل می‌کند، نگهدارنده کابل از فشار وزن کابل روی کانکتور‌ها جلوگیری می‌کند، و نبشی مسیر عبور کابل بین دو نقطه را منظم و پنهان نگه می‌دارد. بدون این سه قطعه، پشت هر رکی که چند پچ‌پنل و سوییچ دارد، طی چند ماه به کلافی درهم از کابل تبدیل می‌شود که هم عیب‌یابی را کند می‌کند و هم جلوی جریان هوا را می‌گیرد.

انواع سینی رک: تابلویی ثابت یا متحرک؟

سینی معمولاً در دو مدل دیده می‌شود: سینی تابلویی ثابت که مستقیم به بدنه یا کنار رک پیچ می‌شود و برای نگه‌داشتن ماژول‌های ODF، اسپلیتر یا دسته‌کابل‌های سنگین به کار می‌رود، و سینی متحرک که روی ریل سوار شده و بدون باز کردن هیچ پیچی می‌توان آن را جلو کشید. انتخاب بین این دو مدل بیشتر به فرکانس سرویس‌دهی وابسته است تا وزن تجهیز؛ اگر پشت یک سینی قرار است هر چند ماه یک‌بار بازبینی شود، مدل متحرک در عمل زمان زیادی صرفه‌جویی می‌کند. برای بررسی و خرید سینی‌های متحرک رک می‌توانید بر اساس عمق و ظرفیت تحمل وزن، مدل مناسب را انتخاب کنید.

نگهدارنده کابل رک؛ محافظت از کانکتور و فیبر نوری

نگهدارنده کابل رینگ‌ها یا حلقه‌های افقی و عمودی‌ای هستند که کنار پچ‌پنل یا سوییچ نصب می‌شوند تا وزن دسته‌کابل روی خودشان بیفتد، نه روی کانکتور دستگاه. بدون این قطعه، وزن ده‌ها کابل روی چند کانکتور اول متمرکز می‌شود و طی چند ماه همان پورت‌ها دچار اتصال سست یا قطعی متناوب می‌شوند – مشکلی که اغلب به اشتباه به خرابی خود سوییچ نسبت داده می‌شود. برای کابل فیبر نوری این نکته حیاتی‌تر هم هست، چون فیبر در برابر خم شدن بیش از حد شعاع مجازش آسیب دائمی می‌بیند و افت سیگنال پیدا می‌کند؛ اگر هنوز نوع کابل و استاندارد اتصالات مناسب رک خودتان را انتخاب نکرده‌اید، مقاله‌ی «کابل‌کشی و اتصالات شبکه: راهنمای جامع» پیش از خرید این قطعات به کارتان می‌آید. مدل‌های نگهدارنده کابل رک بر اساس عرض رک و تعداد کابل عبوری انتخاب می‌شوند.

نبشی رک؛ مسیر منظم و پنهان برای عبور کابل

نبشی رک – که با نام نبشی نگهدارنده هم شناخته می‌شود – قطعه‌ای پلاستیکی یا فلزی با درپوش است که کنار یا بین دو ردیف پچ‌پنل نصب می‌شود تا کابل‌ها به‌جای عبور آزاد و دیده‌شدن، از داخل همان کانال منظم رد شوند. مزیت آن نسبت به بستن ساده‌ی کابل با تای‌ریپ این است که در صورت نیاز به اضافه یا حذف یک کابل، فقط درپوش باز می‌شود و کل دسته‌کابل مجبور به جابه‌جایی نیست. تنوع نبشی‌های نگهدارنده کابل معمولاً بر اساس عرض کانال و تعداد کابل قابل عبور دسته‌بندی می‌شود.

بررسی کامل‌تر انواع سینی، ابعاد استاندارد نگهدارنده و مقایسه‌ی مدل‌های نبشی، در مقاله‌ی سینی، نگهدارنده و نبشی کابل داخل رک موجود است که میتوانید با مطالعه این مقاله اطلاعات لازم را کسب نمایید.

💡 مشاهده‌ی میدانی: در بازرسی چند رک قدیمی، بارها دیده شده که کابل فیبر بدون هیچ نگهدارنده‌ای مستقیم از لبه‌ی تیز قاب رک رد شده و بعد از حدود یک سال، پوسته‌ی بیرونی‌اش ترک خورده و افت شدید سیگنال ایجاد کرده؛ مشکلی که فقط با نصب یک نگهدارنده‌ی ساده و ارزان کاملاً قابل پیشگیری بود.

پاور ماژول و ارتینگ رک؛ تامین برق امن تجهیزات

پاور ماژول رک – که با نام PDU یا واحد توزیع برق هم شناخته می‌شود – دستگاهی چندپریزه است که برق ورودی رک را بین تمام تجهیزات فعال داخل آن (سوییچ، سرور، فن، لایت‌پنل) توزیع می‌کند. شینه‌ی ارت هم مسیر ایمن تخلیه‌ی جریان نشتی و الکتریسیته‌ی ساکن بدنه‌ی فلزی رک به زمین را فراهم می‌کند. این دو قطعه از متعلقات رک شبکه، با هم زیرساخت برق ایمن و پایدار رک را می‌سازند؛ بدون‌شان، هر نوسان یا نشتی برق کوچک مستقیم به سراغ گران‌قیمت‌ترین تجهیز داخل رک می‌رود.

پاور ماژول ۸ پورت؛ رایج‌ترین مدل برای رک‌های کوچک و متوسط

پاور ماژول ۸ پورت متداول‌ترین مدل در رک‌های دیواری و رک‌های ایستاده تا حدود بیست یونیت است؛ معمولاً با ورودی استاندارد IEC C13 یا خروجی‌های شوکو/MK عرضه می‌شود و روی بدنه‌ی یک یا یک‌ونیم یونیتی رک نصب می‌شود. نکته‌ای که در انتخاب این مدل باید موردتوجه قرار گیرد جریان مجاز آن است؛ مدل‌های رایج بازار روی ۱۶ آمپر طراحی شده‌اند و اگر مجموع مصرف تجهیزات داخل رک – به‌خصوص سرور‌هایی با منبع تغذیه‌ی دوبل – از این عدد فراتر برود، باید مدل ۳۲ آمپر یا تقسیم بار بین دو پاور ماژول را در نظر گرفت. وجود فیوز مجزا روی هر خروجی هم برای رک‌های حساس اهمیت دارد؛ چون در صورت اتصال کوتاه در یک دستگاه، فقط همان پورت قطع می‌شود، نه کل رک. برای مشاهده و خرید مدل‌های پاور ماژول رک می‌توانید بر اساس تعداد پورت و جریان مجاز، مدل مناسب را انتخاب کنید.

شینه ارت؛ چرا بدنه‌ی فلزی رک باید به زمین وصل شود؟

شینه ارت یک نوار مسی رسانا است که معمولاً در پایین یا کنار رک نصب می‌شود و بدنه‌ی فلزی رک، ریل‌های نصب و گاهی حتی شیلد کابل‌های شبکه را به یک نقطه‌ی مشترک اتصال زمین وصل می‌کند. طبق استاندارد TIA-607-B، که الزامات اتصال زمین و باندینگ در فضا‌های مخابراتی را تعریف می‌کند، هر رک باید حداقل یک مسیر مستقیم و کم‌مقاومت به سیستم ارتینگ ساختمان داشته باشد، نه فقط از طریق سیم ارت کابل برق. بدون این اتصال، هر نشتی جزئی جریان یا تخلیه‌ی الکتریسیته‌ی ساکن که وارد بدنه‌ی رک شود، ممکن است به‌جای تخلیه‌ی امن به زمین، از مسیر پورت شبکه به کارت شبکه‌ی دستگاه‌ها منتقل شود و در درازمدت باعث خرابی تدریجی پورت‌ها شود. گزینه‌های شینه‌ی مسی ارت رک معمولاً بر اساس تعداد ترمینال و عرض رک انتخاب می‌شوند.

جزئیات کامل‌تر محاسبه‌ی بار مجاز پاور ماژول و مراحل اجرایی نصب صحیح شینه ارت، در مقاله‌ی اختصاصی پاور ماژول و ارتینگ رک (PDU و شینه ارت) به‌طور مفصل بررسی شده است.

نظر کارشناس: «در بیشتر رک‌های کوچکی که بازدید کرده‌ایم، شینه ارت اصلاً نصب نشده و فقط به سیم ارت پریز برق تکیه شده است؛ این روش برای برق ساختمان کافی است، اما مسیر تخلیه‌ی مستقلی برای بدنه‌ی فلزی رک تعریف نمی‌کند و در محیط‌های پرنوسان برق، دقیقاً همین‌جا اولین علائم افت کیفیت پورت‌ها ظاهر می‌شود.»

خنک‌سازی و کنترل حرارت رک (فن، ترموستات، هیتر)

خنک‌سازی رک سه دسته‌ی اصلی تجهیز را دربرمی‌گیرد: فن رک برای گردش هوا و خروج هوای گرم، ترموستات برای روشن و خاموش کردن خودکار فن بر اساس دمای واقعی داخل رک، و هیتر برای رک‌های اوت‌دور که باید در هوای سرد از تشکیل رطوبت و یخ‌زدگی روی تجهیزات جلوگیری شود.

فن رک: بلبرینگی یا یونیتی؟

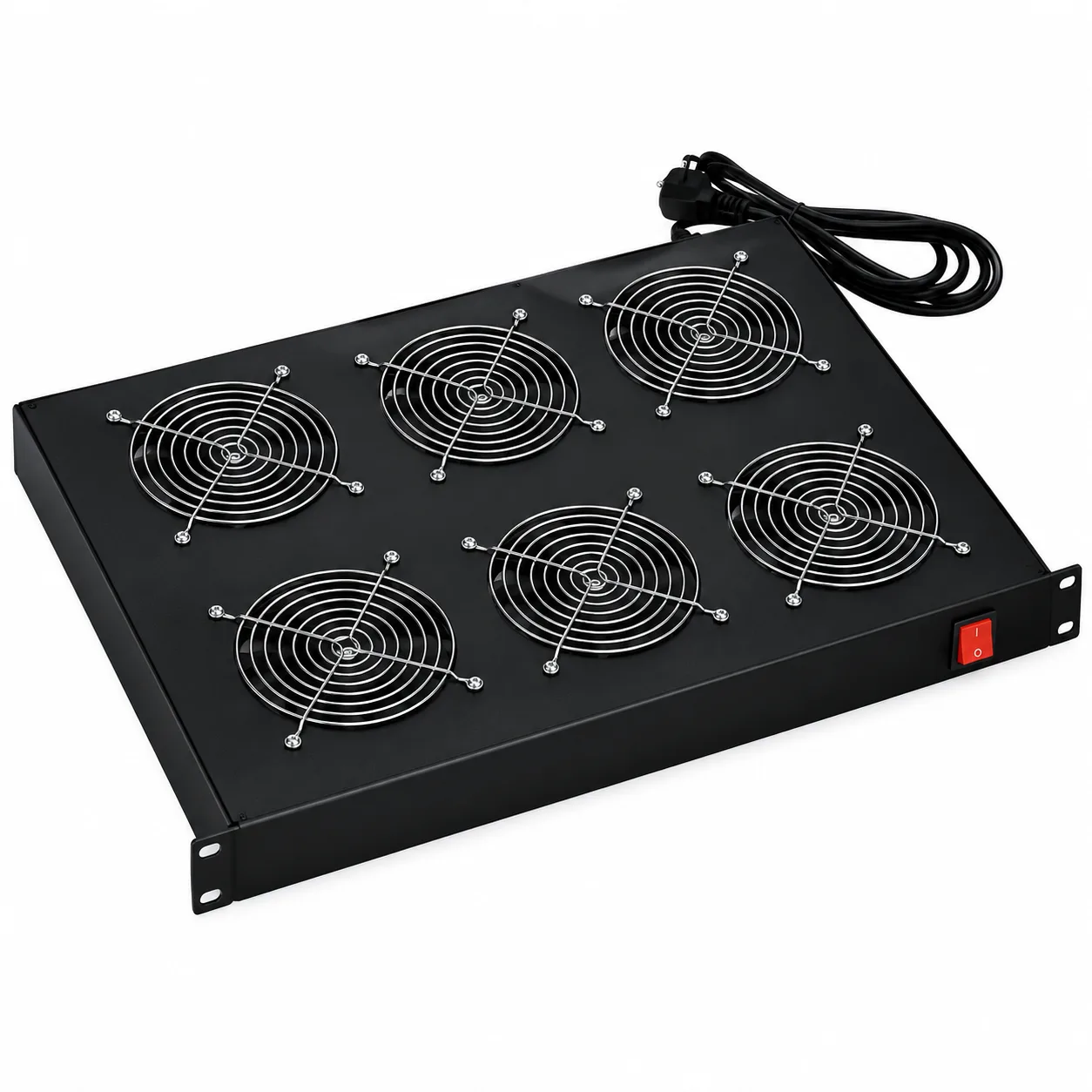

فن رک به دو دسته‌ی اصلی تقسیم می‌شود: فن بلبرینگی که تک‌واحد است و معمولاً روی سقف یا کنار رک نصب می‌شود و برای رک‌های کوچک تا متوسط کافی است، و فن یونیتی که یک قاب کامل با چند فن (معمولاً دو تا چهار عدد) است و یک یونیت کامل از فضای رک را اشغال می‌کند – مناسب رک‌های ایستاده پرتراکم با چند سرور و سوییچ پرمصرف. عمر فن بلبرینگی نسبت به مدل‌های بوش‌دار بیشتر است و برای محیط‌هایی که فن باید بیست‌وچهار ساعته روشن بماند، انتخاب مطمئن‌تری محسوب می‌شود. تنوع فن‌های بلبرینگی رک بر اساس قطر و دبی هوا قابل انتخاب است.

ترموستات رک؛ کنترل هوشمند روشن و خاموش شدن فن

ترموستات رک ترکیبی از یک سنسور دما و یک رله‌ی کنترلی است که به‌جای روشن ماندن دائمی فن، آن را فقط زمانی فعال می‌کند که دمای داخل رک از یک آستانه‌ی از‌پیش‌تنظیم‌شده عبور کند. طبق دستورالعمل‌های کمیته‌ی فنی ASHRAE TC 9.9 که مرجع بین‌المللی شرایط محیطی مراکز داده و اتاق سرور است، محدوده‌ی دمای عملیاتی توصیه‌شده برای اغلب تجهیزات فعال شبکه بین ۱۸ تا ۲۷ درجه‌ی سانتی‌گراد قرار دارد؛ تنظیم ترموستات کمی پایین‌تر از سقف همین بازه، هم از گرمای بیش‌ازحد جلوگیری می‌کند و هم با کاهش زمان کارکرد پیوسته، عمر فن را افزایش می‌دهد. مدل‌های ترموستات رک معمولاً بر اساس بازه‌ی تنظیم دما و نوع خروجی رله انتخاب می‌شوند.

هیتر رک؛ محافظت تجهیزات در رک‌های اوت‌دور و سردخانه‌ای

هیتر رک برای شرایطی طراحی شده که دمای محیط نه بالا، بلکه پایین‌تر از حد مجاز کارکرد تجهیزات است؛ مثل رک‌های اوت‌دور روی دکل مخابراتی یا اتاق‌های سرور در مناطق سردسیر. بدون هیتر، افت دما می‌تواند هنگام روشن شدن ناگهانی و گرم شدن سریع تجهیز، باعث میعان رطوبت هوا روی برد الکترونیکی شود که خطر اتصالی و خوردگی مدار را به‌همراه دارد؛ هیتر با حفظ حداقل دمای داخل رک، این نوسان شدید را از بین می‌برد. گزینه‌های هیتر رک اوت‌دور بر اساس توان حرارتی و ابعاد رک قابل انتخاب هستند.

مقایسه‌ی دقیق‌تر مشخصات فنی هر مدل فن، بازه‌ی تنظیم ترموستات و توان هیتر، موضوع مقاله‌ی اختصاصی خنک‌سازی و کنترل حرارت رک (فن/ترموستات/هیتر) می باشد.

از تجربه‌ی بازدید میدانی: در یکی از اتاق‌های سروری که تهویه‌ی مطبوع مرکزی‌اش هر تابستان چند روز از کار می‌افتاد، تنها رکی که ریست ناخواسته نداشت رکی بود که هم فن یونیتی و هم ترموستات مستقل نصب کرده بود؛ بقیه‌ی رک‌ها فقط به یک فن ثابت و همیشه‌روشن متکی بودند که برای آن چند روز بحرانی هیچ ذخیره‌ی عملکردی اضافه‌ای نداشت.

ایمنی و امنیت رک؛ قفل، سنسور و محافظ ولتاژ

ایمنی و امنیت رک سه لایه‌ی مجزا دارد: قفل رک برای جلوگیری از دسترسی فیزیکی افراد غیرمجاز، سنسور برای هشدار زودهنگام درباره‌ی دما، رطوبت یا باز شدن غیرمجاز درب، و محافظ ولتاژ برای حفاظت تجهیزات در برابر نوسان و ضربه‌های الکتریکی برق شهر. این سه لایه با هم یک دفاع کامل در برابر تهدید‌های فیزیکی و الکتریکی رک می‌سازند.

قفل رک؛ از قفل کلیددار ساده تا قفل الکترونیکی

قفل رک روی درب جلو یا کناره‌های رک نصب می‌شود و بسته به سطح حساسیت محیط، از یک قفل مکانیکی ساده با کلید فیزیکی تا قفل الکترونیکی با کدپین یا کارت دسترسی متغیر است. در محیط‌های چندمستأجری مثل دیتاسنتر‌های اشتراکی، قفل‌های الکترونیکی با قابلیت ثبت زمان دقیق باز و بسته شدن درب اهمیت بیشتری پیدا می‌کنند؛ چون در صورت بروز مشکل، دقیقاً مشخص می‌شود چه کسی و در چه ساعتی به رک دسترسی داشته است. مدل‌های قفل رک شبکه بر اساس نوع مکانیزم و عرض درب قابل انتخاب هستند.

سنسور رک؛ هشدار زودهنگام پیش از وقوع خرابی

سنسور‌های رک شامل چند نوع مجزا هستند: سنسور دما و رطوبت که وضعیت محیطی داخل رک را زیر نظر دارد، میکروسوئیچ باز شدن درب که هر بار باز شدن آن را ثبت و اعلام می‌کند، و در مدل‌های پیشرفته‌تر، سنسور لرزش یا نشت آب برای محیط‌هایی که خطر سیل یا زلزله دارند. نکته‌ی مهم این است که این سنسور‌ها فقط زمانی مفیدند که به یک سامانه‌ی هشداردهی (پیامک، ایمیل یا داشبورد تحت شبکه) متصل باشند؛ سنسوری که فقط عددی را روی یک صفحه‌ی کوچک نشان می‌دهد و کسی آن را رصد نمی‌کند، عملاً کمکی به پیشگیری از خرابی نمی‌کند. تنوع سنسور‌های دما و رطوبت رک بر اساس نوع خروجی و پروتکل ارتباطی قابل بررسی است.

محافظ ولتاژ؛ سپر برق در برابر نوسان و صاعقه

محافظ ولتاژ یا SPD بین ورودی برق و پاور ماژول رک قرار می‌گیرد و انرژی اضافه‌ی ناشی از نوسان برق شهر، قطع‌ووصل ناگهانی بار سنگین یا صاعقه‌ی نزدیک را پیش از رسیدن به تجهیزات فعال، به زمین تخلیه می‌کند. طبق استاندارد بین‌المللی IEC 61643، محافظ‌های ولتاژ در سه دسته‌ی نوع یک (برای تابلو‌های برق ورودی اصلی ساختمان)، نوع دو (برای تابلو‌های توزیع فرعی، که معمولاً محافظ ولتاژ رک هم در همین رده قرار می‌گیرد) و نوع سه (برای حفاظت دقیق نزدیک خود دستگاه) طبقه‌بندی می‌شوند؛ انتخاب نوع درست به فاصله‌ی رک تا تابلوی برق اصلی ساختمان بستگی دارد. گزینه‌های محافظ ولتاژ رک بر اساس نوع و ظرفیت جذب انرژی قابل مقایسه هستند.

این سه لایه‌ی ایمنی، دقیقاً همان بخشی از متعلقات رک شبکه است که کنار سایر تجهیزات پسیو و اکتیو باید از همان ابتدای طراحی رک در نظر گرفته شود؛ برای دیدن تصویر کامل‌تری از جایگاه این لایه‌ها در کل زیرساخت شبکه، می‌توانید سری به راهنمای جامع خرید تجهیزات شبکه بزنید. جزئیات کامل‌تر تفاوت قفل‌های مکانیکی و الکترونیکی، و نحوه‌ی سیم‌کشی سنسور‌ها به شبکه، در مقاله‌ی جداگانه‌ی ایمنی و امنیت رک (قفل/سنسور/محافظ ولتاژ) به صورت کامل توضیح داده شده است.

یک نکته‌ی کمتر دیده‌شده: در بسیاری از رک‌های کوچک دفتری، بودجه برای پاور ماژول و فن در نظر گرفته می‌شود اما محافظ ولتاژ به‌کل فراموش می‌شود، چون آسیبش ناگهانی و قابل مشاهده نیست – تا روزی که یک نوسان برق واقعی چند دستگاه را هم‌زمان از کار بیندازد و آن‌وقت هزینه‌ی تعویض چند سوییچ، چندین برابر قیمت یک محافظ ولتاژ ساده می‌شود.

مقایسه‌ی شش خانواده‌ی اصلی متعلقات رک شبکه

قبل از سر زدن به فروشگاه، خیلی از خریداران با یک سوال ساده گیر می‌کنند: از بین این شش خانواده، کدام‌یک واقعاً فوری است و کدام را می‌شود برای فاز دوم خرید کنار گذاشت؟ جدول زیر همان مقایسه‌ای است که معمولاً در جلسه‌ی مشاوره‌ی خرید با مشتریان تازه‌کار مطرح می‌شود؛ ستون «سطح ضرورت» بر این فرض نوشته شده که رک قرار است حداقل چند تجهیز فعال (سوییچ یا سرور) را نگه دارد، نه اینکه فقط قفسه‌ای خالی و تزئینی باشد.

عدد دقیق هر ستون قیمتی به برند، جنس و مدل بستگی دارد و طبیعتاً در طول زمان تغییر می‌کند؛ برای دیدن قیمت لحظه‌ای هر مدل بهتر است مستقیم سری به صفحه‌ی محصولات متعلقات و اکسسوری رک بزنید. نکته‌ای که از این جدول بیرون می‌آید این است که دو خانواده – پنل و پاور ماژول – در عمل هیچ‌وقت قابل حذف نیستند، چون یکی جریان هوا را کنترل می‌کند و دیگری برق را توزیع می‌کند؛ در مقابل، عمق سرمایه‌گذاری روی سینی، خنک‌سازی و ایمنی مستقیماً به تراکم تجهیزات و حساسیت محیط نصب بستگی دارد.

چطور متعلقات مناسب رک شبکه را انتخاب کنیم؟

وقتی فهرست بالا را برای اولین‌بار می‌بینید، طبیعی است که ندانید از کجا شروع کنید. ترتیب زیر همان مسیری است که در ارزیابی پروژه‌های واقعی طی می‌شود، نه یک چک‌لیست نظری که فقط روی کاغذ درست به‌نظر برسد.

۱. ابعاد دقیق رک را یادداشت کنید. تعداد یونیت، عمق و نوع نصب (دیواری یا ایستاده) روی انتخاب تقریباً همه‌ی خانواده‌های متعلقات اثر می‌گذارد؛ عمق شلف و سینی باید با عمق رک هماهنگ باشد و تعداد یونیت خالی، تعداد بلنک‌پنل موردنیاز را مشخص می‌کند.

۲. مجموع توان مصرفی تجهیزات فعال را جمع بزنید. توان مصرفی هر سوییچ، سرور و دستگاه دیگری که قرار است داخل رک نصب شود را از برگه‌ی مشخصات آن بردارید، همه را با هم جمع کنید و حدود ۲۰ تا ۳۰ درصد حاشیه‌ی اطمینان به آن اضافه کنید؛ همین عدد تعیین می‌کند به پاور ماژول ۱۶ آمپر بسنده می‌کنید یا باید سراغ مدل ۳۲ آمپر یا تقسیم بار بین دو پاور ماژول بروید.

۳. تراکم کابل‌کشی را بررسی کنید. تعداد پورت مسی و فیبری که قرار است از پچ‌پنل‌های داخل رک عبور کنند، مستقیم روی نیاز شما به سینی، نگهدارنده و نبشی اثر می‌گذارد؛ هرچه تعداد پورت و کابل بیشتر باشد، نبود این قطعات سریع‌تر به یک کلاف درهم تبدیل می‌شود.

۴. شرایط محیطی محل نصب را ارزیابی کنید. دمای متوسط اتاق، وجود یا نبود تهویه‌ی مطبوع مجزا، رطوبت و سطح دسترسی عمومی به فضا تعیین می‌کند چه سطحی از خنک‌سازی (فن ساده یا فن به‌همراه ترموستات) و چه سطحی از امنیت (قفل مکانیکی یا الکترونیکی همراه سنسور) واقعاً به آن نیاز دارید.

۵. بر اساس بودجه اولویت‌بندی کنید، نه بر اساس ترتیب فهرست. طبق جدول بالا، پاور ماژول و پنل معمولاً غیرقابل‌حذف‌اند؛ در مقابل، سنسور‌های پیشرفته یا لایت‌پنل را می‌توان در فاز دوم خرید و بعد از راه‌اندازی اولیه‌ی رک اضافه کرد، بدون این‌که عملکرد پایه‌ی رک آسیب ببیند.

۶. پیش از پرداخت هر خرید، سازگاری استاندارد را دوباره چک کنید. پهنای ۱۹ اینچ، سایز پیچ (معمولاً M5 یا M6) و ارتفاع یونیتی هر قطعه باید دقیقاً با مشخصات رک خودتان مطابقت داشته باشد؛ این چک ساده، رایج‌ترین دلیل بازگرداندن کالا در این دسته از خریدهاست.

اشتباهات رایج در خرید و نصب متعلقات رک شبکه

برخی از این اشتباهات آن‌قدر تکرار می‌شوند که تقریباً در هر بازدید میدانی حداقل یکی از آن‌ها دیده می‌شود؛ نکته‌ی مشترک همه‌شان این است که هزینه‌ی پیشگیری همیشه کمتر از هزینه‌ی جبران بعدی است.

محاسبه‌نکردن مجموع توان مصرفی پیش از خرید پاور ماژول. خیلی از خریداران فقط بر اساس تعداد پریز موردنیاز تصمیم می‌گیرند و جریان مجاز پاور ماژول را نادیده می‌گیرند. نتیجه، قطع مکرر فیوز یا در بدترین حالت، داغ‌کردن سیم و کانکتور در طول زمان است. راه‌حل، همان محاسبه‌ای است که در بخش قبل توضیح داده شد: جمع دقیق توان مصرفی به‌همراه حاشیه‌ی اطمینان، پیش از انتخاب مدل.

رها کردن فضای خالی جلوی رک بدون بلنک‌پنل. این اشتباه معمولاً از سر بی‌اهمیتی به یک قطعه‌ی «صرفاً ظاهری» رخ می‌دهد، اما همان‌طور که در بخش پنل توضیح داده شد، فضای خالی مسیر کوتاه‌تری برای عبور هوا ایجاد می‌کند و اثر خنک‌کنندگی فن‌ها را کاهش می‌دهد. راه‌حل ساده است: حتی ارزان‌ترین مدل بلنک‌پنل پلاستیکی، تمام فضا‌های خالی را بپوشاند.

تکیه‌کردن صرف به سیم ارت پریز برق و کنارگذاشتن شینه ارت مستقل. این خطا معمولاً از فرض نادرست «برق که ارت دارد، دیگر نیازی به شینه‌ی جداگانه نیست» ناشی می‌شود. اما بدنه‌ی فلزی رک و شیلد کابل‌های شبکه مسیر تخلیه‌ی مستقلی نیاز دارند که طبق TIA-607-B باید جدا از سیم ارت پریز برق تعریف شود. راه‌حل، نصب یک شینه‌ی ارت مسی مستقل، حتی برای رک‌های کوچک دفتری است.

استفاده از پیچ و کیج‌نات کم‌کیفیت در رک‌هایی که مکرر باز و بسته می‌شوند. این قطعه آن‌قدر کوچک و ارزان است که کمتر کسی به کیفیتش فکر می‌کند، اما یک کیج‌نات نامرغوب بعد از چند بار باز و بسته شدن، دیگر پیچ را محکم نگه نمی‌دارد و تجهیز داخل رک کمی شل باقی می‌ماند. راه‌حل، انتخاب کیج‌نات فولادی باکیفیت و سایز دقیقاً مطابق با سایز پیچ رک (M5 یا M6) است.

نصب فن بدون ترموستات یا سنسور دما. بدون کنترل خودکار، فن یا باید دائم روشن بماند – که عمرش را کوتاه می‌کند – یا کسی باید دستی آن را روشن و خاموش کند، کاری که در عمل هیچ‌وقت به‌موقع انجام نمی‌شود. راه‌حل، ترکیب فن با ترموستات یا حداقل یک سنسور دمای متصل به هشدار است، همان‌طور که در بخش خنک‌سازی توضیح داده شد.

نظر کارشناس : «تقریباً در نیمی از تماس‌های پشتیبانی‌ای که موضوعش داغ‌کردن یا قطعی ناگهانی تجهیزات است، وقتی ریشه‌یابی می‌کنیم، مشکل اصلی نه خودِ سوییچ یا سرور، بلکه یکی از همین متعلقات نادیده‌گرفته‌شده است؛ غالباً پاور ماژول کم‌ظرفیت یا فن بدون کنترل دما.»

سوالات متداول درباره‌ی متعلقات رک شبکه

بعد از این راهنما، دقیقاً چه چیزی باید بخرید؟

اگر مشخصات رک خودتان – یونیت، عمق و تراکم تجهیزات فعال – را جلوی چشم داشته باشید، انتخاب بین شش خانواده‌ی متعلقات رک شبکه دیگر حدسی نیست. پنل و بلنک‌پنل و پاور ماژول برای هر رکی الزامی‌اند؛ سینی و نگهدارنده‌ی کابل با افزایش تعداد پورت از «توصیه‌شده» به «ضروری» تبدیل می‌شوند؛ و عمق سرمایه‌گذاری روی خنک‌سازی و ایمنی مستقیماً به تراکم و حساسیت محیط نصب بستگی دارد. همین ترتیب اولویت – نه لزوماً ترتیب فهرست بالا – باید مسیر خرید شما را تعیین کند، نه جذابیت ظاهری یک قطعه.

از این‌جا دو مسیر متفاوت پیش روی شماست. اگر هنوز روی جزئیات فنی یک خانواده‌ی خاص مطمئن نیستید – مثلاً نمی‌دانید دقیقاً به پاور ماژول ۱۶ آمپر بسنده کنید یا ۳۲ آمپر، یا بین فن بلبرینگی و فن یونیتی کدام را انتخاب کنید – عجله نکنید؛ مقالات تخصصی هرکدام از این شش خانواده به‌مرور منتشر و از همین بخش‌های بالا لینک می‌شوند تا پیش از خرید، محاسبه و مقایسه‌ی کامل‌تری در اختیار داشته باشید. اما اگر ابعاد و نیاز واقعی رک‌تان مشخص است و فقط دنبال مدل درست می‌گردید، دیگر لازم نیست جای دیگری بگردید؛ می‌توانید همین حالا از خرید متعلقات و اکسسوری رک شبکه در فروشگاه سهاپیمان شروع کنید و بر اساس همان شش خانواده‌ای که در این راهنما بررسی شد – از بلنک‌پنل تا محافظ ولتاژ – زیردسته‌ی موردنظرتان را پیدا کنید.

نکته‌ی آخر: متعلقات رک شبکه معمولاً کمترین سهم را در بودجه‌ی کل پروژه می‌گیرند، اما بیشترین تاثیر را روی طول عمر و پایداری تجهیزات پرهزینه‌تری دارند که داخل همان رک نصب شده‌اند؛ صرف‌نظر از این‌که پروژه‌ی شما یک رک دیواری کوچک دفتری باشد یا یک اتاق سرور کامل، همین قطعات کوچک هستند که تصمیم می‌گیرند رک شما سال‌ها بی‌دردسر کار کند یا هر چند ماه یک‌بار سراغ تعمیرکار بروید.
