خنک‌سازی و کنترل حرارت رک: راهنمای انتخاب فن، ترموستات و هیتر مناسب

خنک‌سازی و کنترل حرارت رک یکی از مواردی است که خیلی از مدیران شبکه تا زمان بروز اولین خرابی جدی به آن فکر نمی‌کنند. اگر تا امروز فقط دنبال یک عدد رک مناسب و یک دسته کابل مرتب بوده‌اید، در راهنمای کامل انتخاب لوازم جانبی رک کل تصویر ماجرا را دیده‌اید؛ در همین مقاله فقط روی یک بخش مشخص و حیاتی تمرکز می‌کنیم: چه زمانی به فن، ترموستات، پنل کنترل یا هیتر نیاز دارید و چطور بین انواع آن‌ها انتخاب درست انجام دهید.

پاسخ کوتاه این است که رک بدون کنترل حرارت مناسب، دمای داخلش به‌سرعت از بازه‌ی امن تجهیزات شبکه عبور می‌کند و همین موضوع، عمر سوئیچ‌ها، پچ پنل‌ها و سرورهای شما را کوتاه می‌کند. در ادامه، هر تجهیز را جداگانه و با معیارهای عملی انتخاب بررسی می‌کنیم.

چرا کنترل حرارت رک اهمیت دارد و چه زمانی باید نگرانش باشیم؟

گرمای بیش‌ازحد داخل رک باعث افت طول عمر و افزایش نرخ خرابی تجهیزات شبکه می‌شود؛ استاندارد بین‌المللی ASHRAE بازه‌ی دمای توصیه‌شده برای ورودی هوای تجهیزات را ۱۸ تا ۲۷ درجه‌ی سانتی‌گراد اعلام کرده است. اگر دمای داخل رک شما بیشتر از این بازه باقی بماند، باید نگران کنترل حرارت باشید.

رک یک محفظه‌ی بسته است. درِ فلزی یا مشبکی که برای امنیت و حفاظت از گردوغبار بسته می‌شود، همان چیزی است که هوای گرم تولیدشده توسط تجهیزات را داخل محفظه حبس می‌کند. هرچه تعداد سوئیچ‌ها، پچ پنل‌های فعال و تجهیزات پاور بیشتر باشد، این گرما سریع‌تر تجمع پیدا می‌کند.

طبق همان استاندارد ASHRAE، دمای بالاتر از بازه‌ی مجاز فقط باعث خاموش‌شدن ناگهانی تجهیزات نمی‌شود؛ افزایش مداوم دما، طول عمر قطعات الکترونیکی داخل سوئیچ و سرور را به‌طور محسوسی کاهش می‌دهد؛ شرح کامل این استاندارد را در گزارش تخصصی Birtech درباره‌ی دمای اتاق سرور بخوانید.

چند نشانه‌ی عملی که نشان می‌دهد وقت رسیدگی به کنترل حرارت رک رسیده:

• ریست یا خاموش‌شدن ناگهانی سوئیچ یا UPS بدون دلیل مشخص برقی.
• داغ‌بودن محسوس بدنه‌ی فلزی رک یا تجهیزات هنگام لمس.
• ثبت هشدار حرارتی (Thermal Warning) در لاگ سوئیچ یا PDU هوشمند.
• افزایش نویز فن‌های داخلی خودِ تجهیزات (سرور و سوئیچ‌ها برای خنک‌کردن خودشان سریع‌تر می‌چرخند).

💡 نظر کارشناس: در بازدیدهای فنی از رک‌های دکلی و کافوی بیرون از ساختمان (Outdoor) در فصل تابستان، بارها دیده‌ام که دمای داخل محفظه‌ی بسته و بدون فن، به‌مراتب بالاتر از دمای هوای محیط بیرون می‌رود؛ چون رک عملاً مثل یک جعبه‌ی فلزی زیر آفتاب عمل می‌کند. در چنین رک‌هایی، نبود حتی یک فن ساده، ریسک خاموشی تجهیزات را در گرم‌ترین ساعات روز چند برابر می‌کند.

فن رک: چگونه بین بلبرینگی و بوشی انتخاب کنیم و به چند فن نیاز داریم؟

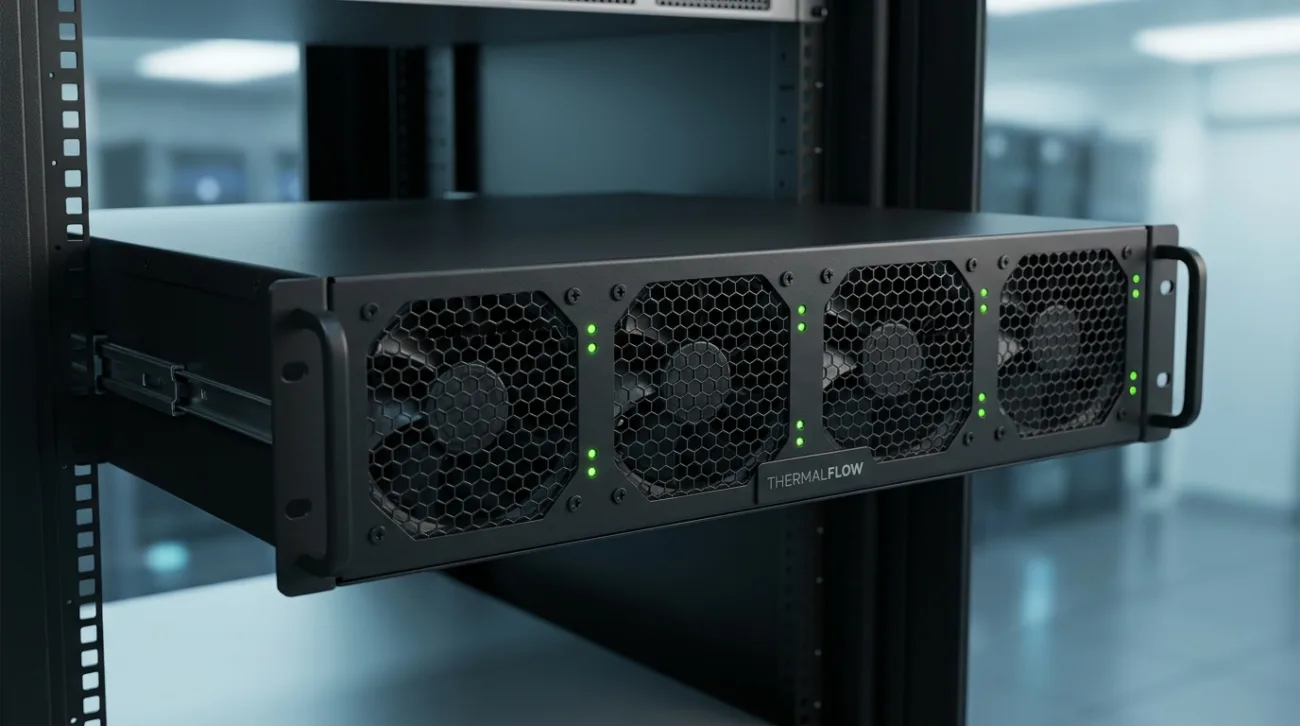

فن بلبرینگی رک دوام بیشتری در برابر گردوغبار و کارکرد پیوسته دارد اما نویز آن کمی بالاتر از فن بوشی رک است؛ برای تعیین تعداد فن هم می‌توان از یک قاعده‌ی عملی ساده استفاده کرد: هرچه رک پرتراکم‌تر یا Outdoor باشد، فن بیشتری لازم است.

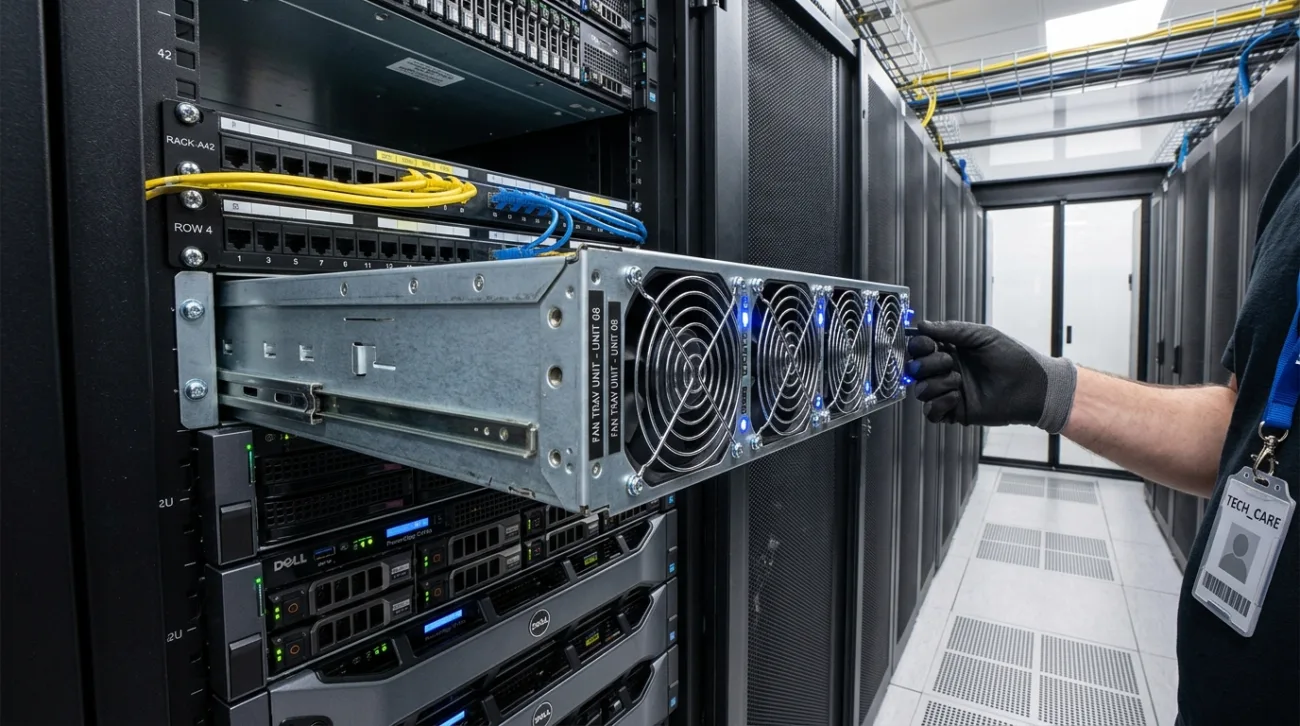

تفاوت اصلی این دو نوع فن رک، در نوع یاتاقان (Bearing) داخلی‌شان است. فن بوشی رک ساده‌ترین و ارزان‌ترین گزینه است و برای محیط‌های خشک و اداری با ساعت کارکرد محدود مناسب است. اما در محیط‌های صنعتی، پرگردوغبار یا رک‌هایی که ۲۴ ساعته روشن هستند، فن بلبرینگی رک انتخاب درست‌تری است؛ چون در برابر ذرات معلق مقاوم‌تر است و عمر مفید بالاتری دارد، هرچند صدای کارکردش کمی بیشتر از نمونه‌ی بوشی است.

جهت نصب هم نکته‌ی مهمی است: فن‌های بلبرینگی معمولاً محدودیت کمتری برای نصب در محورهای مختلف دارند، در حالی که فن‌های بوشی بهتر است در جهت عمودی نصب شوند تا روانکار داخل یاتاقان به‌درستی توزیع بماند.

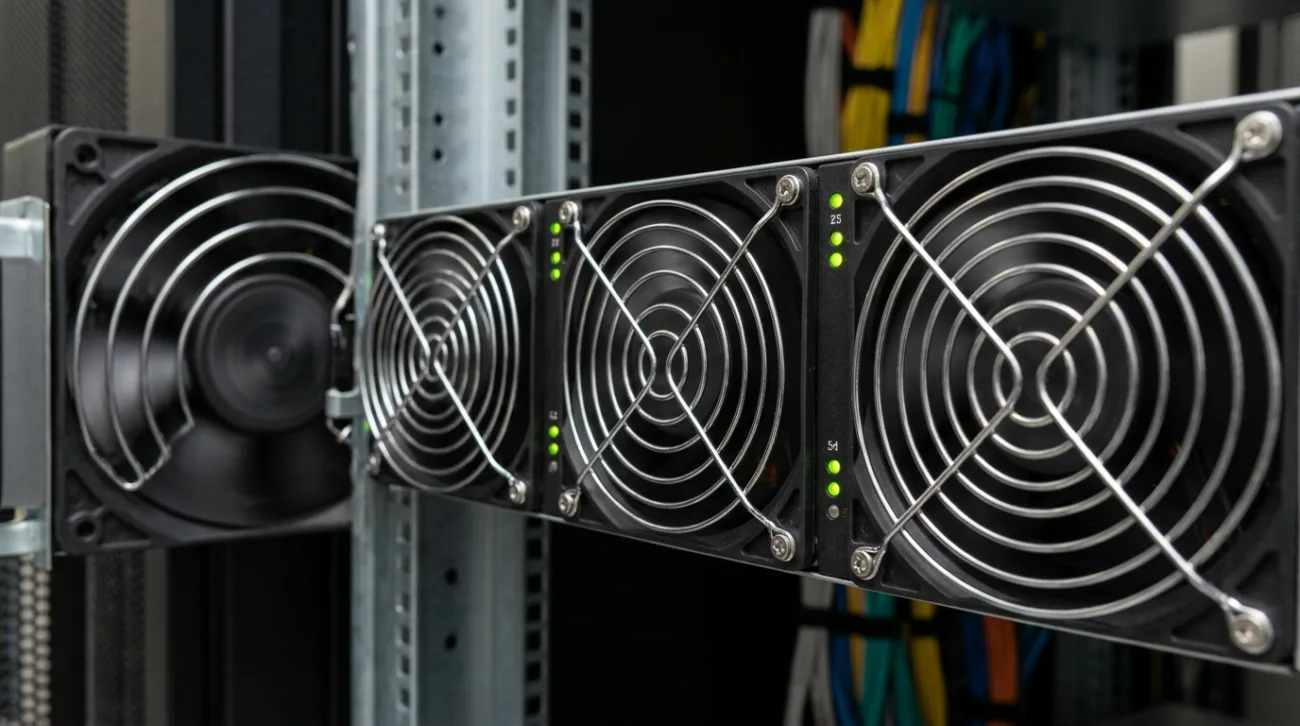

برای تعیین تعداد فن مناسب رک، قاعده‌ی عملی زیر معمولاً کافی است:

• رک‌های اداری با تراکم پایین (تا حدود ۱۰ تا ۱۲ یونیت تجهیزات فعال): یک فن ۱۲×۱۲ سانتی‌متری در بالای رک معمولاً کافی است.
• رک‌های شبکه با تراکم متوسط (سوئیچ‌های چندگانه، پچ پنل فعال، PDU): دو فن (ورودی و خروجی هوا) برای ایجاد جریان هوای عبوری بهتر است.
• رک‌های Outdoor یا کافوهای بیرون از ساختمان: معمولاً حداقل دو فن به‌همراه ترموستات لازم است، چون نوسان دمای محیط بیرون بسیار بیشتر از فضای داخلی است.

این عدد یک قاعده‌ی سرانگشتی مبتنی بر تجربه‌ی میدانی است، نه یک استاندارد رسمی؛ در رک‌های با تجهیزات پرمصرف (مثل سرورهای پردازش سنگین)، همیشه بهتر است تعداد فن را با مشورت کارشناس شبکه دقیق‌تر تعیین کنید.

اگر بعد از این بررسی به فن بلبرینگی نیاز دارید، مجموعه‌ی فن‌های بلبرینگی رک سهاپیمان را ببینید و برای رک‌هایی که به کیت آماده و چندفنه نیاز دارند، کیت‌های فن یونیت رک گزینه‌ی مناسب‌تری هستند.

ترموستات رک چیست و چه فرقی با ترموستات تابلو برق دارد؟

ترموستات رک دستگاهی است که فن‌های داخل رک را به‌طور خودکار بر اساس دمای واقعی محفظه روشن یا خاموش می‌کند؛ تفاوت اصلی آن با ترموستات عمومی تابلو برق، در ابعاد استاندارد نصب روی بدنه‌ی رک و بازه‌ی دمایی تنظیم‌شده متناسب با تحمل تجهیزات شبکه است، نه صرفاً یک کلید حرارتی عمومی.

خیلی از افراد وقتی دنبال «ترموستات رک» می‌گردند، به محصولاتی برمی‌خورند که در واقع برای تابلو برق صنعتی یا سیستم‌های گرمایشی/سرمایشی عمومی طراحی شده‌اند. این ترموستات‌های عمومی معمولاً بازه‌ی دمایی وسیع و غیرتخصصی دارند و برای نصب استاندارد روی پنل جلوی رک (فرم‌فاکتور یونیتی) ساخته نشده‌اند.

ترموستات کنترل دما رک، برخلاف نمونه‌ی عمومی، دقیقاً برای همین کاربرد طراحی شده: یک نقطه‌ی آستانه‌ی دما تعیین می‌کنید (مثلاً ۳۵ درجه) و به‌محض عبور دما از آن آستانه، فن‌های متصل را روشن می‌کند و با پایین‌آمدن دما، دوباره آن‌ها را خاموش می‌کند. این یعنی فن‌ها همیشه روشن نمی‌مانند، عمر مفیدشان بیشتر می‌ماند و مصرف برق هم بهینه‌تر است.

نکته‌ی مهم دیگر، درجه‌ی حفاظت (IP Rating) است. ترموستات‌های مناسب رک معمولاً با درجه‌ی حفاظت IP20 یا بالاتر عرضه می‌شوند تا برای نصب داخل تابلو یا رک استاندارد و ایمن باشند؛ این مشخصه را حتماً پیش از خرید بررسی کنید.

اگر تصمیم دارید کنترل حرارت رک خود را از حالت دستی به خودکار تبدیل کنید، ترموستات‌های کنترل دمای مخصوص رک سهاپیمان را ببینید. اگر دنبال سایر متعلقات رک شبکه (مثل مدیریت کابل و پاور) هم هستید، سایر متعلقات رک شبکه را هم ببینید.

پنل کنترل حرارت و پنل کلید فن؛ کنترل خودکار در برابر کنترل دستی

پنل کنترل حرارت رک نسخه‌ی نمایشگردار و پیشرفته‌تر ترموستات ساده است که چند سطح دما و وضعیت فن را همزمان نشان می‌دهد؛ پنل کلید فن رک در مقابل، فقط یک کلید روشن/خاموش دستی برای فن‌هاست. انتخاب بین این دو، به میزان نیاز شما به اتوماسیون و پایش لحظه‌ای دما بستگی دارد.

پنل کنترل حرارت معمولاً یک نمایشگر دیجیتال دارد که دمای لحظه‌ای داخل رک را نشان می‌دهد، امکان تنظیم چند آستانه‌ی دمایی (مثلاً یک آستانه برای روشن‌شدن فن و یک آستانه برای هشدار) را فراهم می‌کند و در برخی مدل‌ها خروجی برای اتصال به سامانه‌ی پایش راه‌دور هم دارد. این گزینه برای رک‌های بی‌مراقب یا سایت‌های دورافتاده (مثل کافوهای بیرون از ساختمان یا رک‌های روی پشت‌بام) مناسب‌تر است، چون کارشناس شبکه بدون حضور فیزیکی هم می‌تواند وضعیت را بررسی کند.

پنل کلید فن رک ساختار بسیار ساده‌تری دارد: یک کلید مکانیکی که فن یا فن‌ها را مستقیم به برق وصل یا قطع می‌کند. این گزینه برای دفاتر کوچک یا سایت‌هایی که کارشناس شبکه به‌طور مرتب به آن‌ها سر می‌زند و کنترل دستی برایش دردسر نیست، هزینه‌ی کمتری دارد.

نکته‌ی عملی: در بسیاری از پروژه‌های واقعی، این دو تجهیز رقیب هم نیستند بلکه مکمل هم‌اند. حتی وقتی ترموستات یا پنل کنترل حرارت نصب شده، وجود یک پنل کلید فن به‌عنوان کلید اضطراری/دستی کنار آن، این امکان را می‌دهد که اگر ترموستات دچار خرابی شد، فن‌ها همچنان به‌صورت دستی قابل روشن‌کردن باشند.

برای رک‌هایی که نیاز به پایش دقیق‌تر و چندسطحی دارید، پنل‌های کنترل حرارت رک سهاپیمان را ببینید و برای کنترل دستی ساده و مقرون‌به‌صرفه، پنل‌های کلید فن رک گزینه‌ی مناسبی است.

چه زمانی به هیتر رک نیاز داریم؟

هیتر رک برای رک‌های Outdoor یا مناطق سردسیر لازم است، جایی که دمای پایین زمستان می‌تواند باعث تقطیر رطوبت روی مدارها یا افت عملکرد باتری UPS شود؛ در رک‌های داخل ساختمان با دمای کنترل‌شده، معمولاً هیتر ضروری نیست.

سرمای شدید به‌اندازه‌ی گرمای بیش‌ازحد برای تجهیزات شبکه خطرناک است، فقط کمتر به آن توجه می‌شود. وقتی دمای هوای بیرون به‌شدت افت می‌کند و رک هم عایق‌بندی مناسبی ندارد، دو مشکل اصلی رخ می‌دهد: تقطیر رطوبت روی برد مدارها هنگام تغییرات ناگهانی دما، و کاهش محسوس ظرفیت باتری‌های UPS در سرما.

هیتر رک این ریسک را با گرم‌نگه‌داشتن فضای داخلی محفظه در بازه‌ی امن، از بین می‌برد. کاربرد اصلی آن در رک‌های دکلی، کافوهای بیرون از ساختمان و سایت‌های ارتباطی واقع در مناطق کوهستانی یا سردسیر ایران است؛ جایی که نوسان دمای شبانه‌روزی می‌تواند از گرمای ظهر تا سرمای زیر صفر شب برسد.

در چنین رک‌هایی، معمولاً هیتر در کنار یک ترموستات دومنظوره (که هم فن را در گرما و هم هیتر را در سرما فعال می‌کند) نصب می‌شود تا محفظه در هر دو جهت دمایی کنترل شده باقی بماند.

اگر رک شما در فضای باز یا منطقه‌ای با زمستان سرد قرار دارد، هیترهای مخصوص رک سهاپیمان را بررسی کنید.

کدام تجهیز کنترل حرارت برای رک شما مناسب است؟

جدول زیر شش تجهیز اصلی خنک‌سازی و کنترل حرارت رک را از نظر کاربرد و سطح اتوماسیون کنار هم مقایسه می‌کند تا انتخاب نهایی راحت‌تر شود.

راهنمای گام‌به‌گام راه‌اندازی سیستم کنترل حرارت رک

1. دمای فعلی داخل رک را اندازه بگیرید. با یک دماسنج ساده یا سنسور دیجیتال، دمای نقاط مختلف رک (بالا، وسط، پایین) را در ساعات گرم روز ثبت کنید.
2. فن مناسب را بر اساس تراکم تجهیزات انتخاب کنید. طبق قاعده‌ی عملی بخش «فن رک» بالا، فن بلبرینگی یا بوشی و تعداد آن را مشخص کنید.
3. فن را در نقطه‌ی درست نصب کنید. فن خروجی هوای گرم معمولاً باید در بالای رک نصب شود؛ اگر از دو فن استفاده می‌کنید، یکی برای ورودی هوای خنک در پایین و دیگری برای خروج هوای گرم در بالا.
4. ترموستات یا پنل کنترل حرارت را نصب و آستانه‌ی دما را تنظیم کنید. آستانه‌ی روشن‌شدن فن را نزدیک به سقف بازه‌ی مجاز ASHRAE (حدود ۲۵ تا ۲۷ درجه) قرار دهید.
5. عملکرد خودکار سیستم را تست کنید. با تغییر موقت آستانه یا صبر تا افزایش طبیعی دما، مطمئن شوید فن دقیقاً در دمای تعیین‌شده روشن و خاموش می‌شود.
6. در رک‌های سردسیر یا Outdoor، هیتر را هم اضافه و روی ترموستات دومنظوره تنظیم کنید تا هم گرمای تابستان و هم سرمای زمستان پوشش داده شود.

نکات تخصصی و اشتباهات رایج

• انتخاب فن با ابعاد یا ولتاژ نامناسب برای رک: پیش از خرید، ابعاد استاندارد پنل فن رک (معمولاً ۱ یا ۲ یونیتی) و ولتاژ ورودی (۲۲۰ ولت یا ۱۲/۲۴ ولت) را با مشخصات رک خودتان تطبیق دهید.
• تنظیم نادرست آستانه‌ی دمای ترموستات: آستانه‌ی خیلی پایین باعث کارکرد بیش‌ازحد و فرسودگی زودرس فن می‌شود؛ آستانه‌ی خیلی بالا هم دمای تجهیزات را از بازه‌ی امن ASHRAE خارج می‌کند.
• نادیده‌گرفتن نیاز به هیتر در رک‌های Outdoor زمستانی: ریسک سرمای شدید را از همان مرحله‌ی طراحی سیستم کنترل حرارت لحاظ کنید، نه پس از بروز مشکل واقعی در زمستان.

سوالات متداول درباره‌ی خنک‌سازی و کنترل حرارت رک

آخرین قدم: از انتخاب درست تا نصب مطمئن

خنک‌سازی و کنترل حرارت رک با یک انتخاب ساده شروع می‌شود: فن مناسب بر اساس تراکم تجهیزات، سپس یک ترموستات یا پنل کنترل برای اتوماسیون، و در رک‌های Outdoor یک هیتر برای پوشش سرمای زمستان. هرکدام از این تجهیزات نقش مشخصی دارند و بهتر است متناسب با شرایط واقعی رک خودتان انتخاب شوند، نه به‌صورت یک بسته‌ی یکسان برای همه.
