پاور ماژول رک چیست؟ راهنمای کامل انتخاب، پورت و ارتینگ

پاور ماژول رک قطعه‌ای است که برق ورودی رک را می‌گیرد و از طریق چند پریز مجزا، بین تجهیزات فعال مانند سوئیچ، سرور و روتر توزیع می‌کند. این قطعه یکی از چند متعلق ضروری رک است؛ اگر هنوز با کل مجموعه‌ی اکسسوری‌های لازم برای یک رک شبکه آشنا نیستید، ابتدا به راهنمای کامل انتخاب اکسسوری و لوازم جانبی رک سر بزنید.

در این مقاله فقط به یک پرسش می‌پردازیم: پاور ماژول رک دقیقاً چیست، چه انواعی دارد و برای ارتینگ و ایمنی به چه نکاتی باید توجه کرد؟

پاور ماژول رک چیست و چه نقشی در توزیع برق دارد؟

پاور ماژول رک – که در استانداردهای بین‌المللی PDU (Power Distribution Unit) نامیده می‌شود – دستگاهی است که یک ورودی برق واحد را می‌گیرد و از طریق چند پریز روی بدنه‌اش، جریان را بین تجهیزات فعال داخل رک مثل سوئیچ شبکه، سرور، روتر و پچ‌پنل تقسیم می‌کند. بدون آن، هر تجهیز باید مستقیماً به پریز دیواری وصل شود که در عمل غیرممکن است.

در دیتاسنترها و اتاق سرور، اصطلاح PDU رک بیشتر از «پاور ماژول» رایج است، اما هر دو دقیقاً به یک قطعه اشاره دارند. تفاوت اصلی پاور ماژول با یک چندراهی برق معمولی در طراحی اختصاصی آن برای نصب داخل رک ۱۹ اینچی و تحمل بار پیوسته‌ی تجهیزات شبکه است.

پاور ماژول معمولاً از طریق کابل برق به تابلوی برق یا خروجی UPS متصل می‌شود و سپس با کابل کوتاه‌تر، هرکدام از تجهیزات فعال رک را تغذیه می‌کند. این چیدمان باعث می‌شود مدیریت کابل‌کشی برق داخل رک، مرتب و قابل ردیابی بماند.

انواع پاور ماژول از نظر تعداد پورت و نوع نصب

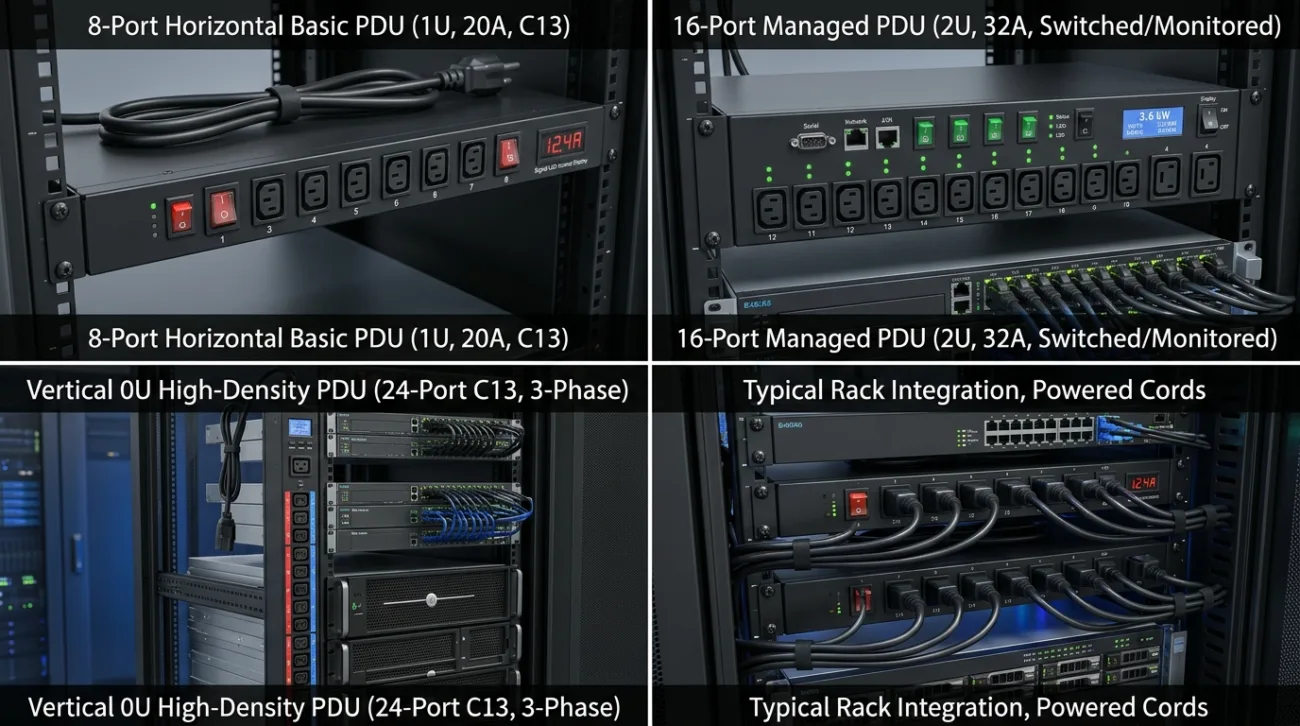

پاور ماژول‌های رک بر اساس دو معیار اصلی دسته‌بندی می‌شوند: تعداد پورت (معمولاً از ۴ تا ۱۶ پورت، با پاور ماژول ۸ پورت به‌عنوان پرکاربردترین مدل) و نوع نصب (عمودی، افقی یا رکمونت). انتخاب درست بین این دو معیار، دقیقاً وابسته به تعداد تجهیزات و فضای خالی رک شماست.

پاور ماژول عمودی در کنار ریل‌های کناری رک نصب می‌شود و معمولاً تعداد پورت بیشتری دارد، بدون اینکه فضای یونیت افقی رک را اشغال کند. این مدل برای رک‌های پرتراکم با تعداد تجهیزات بالا مناسب‌تر است.

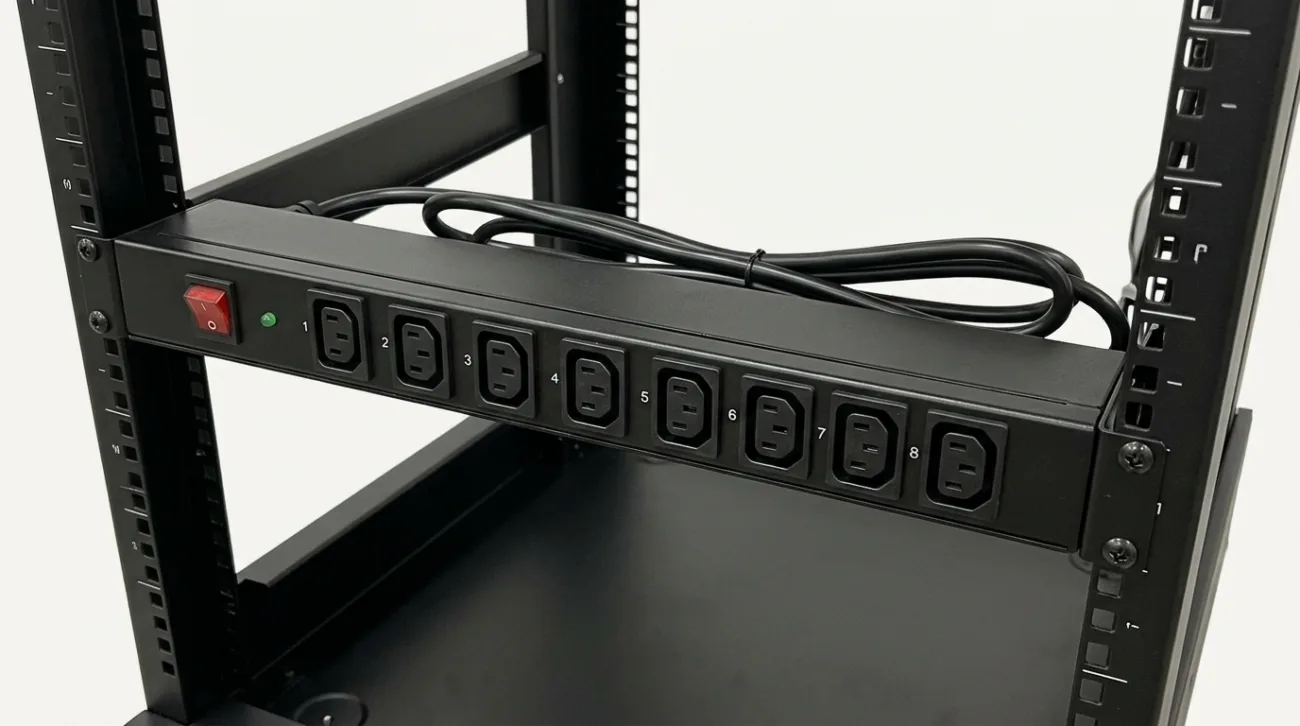

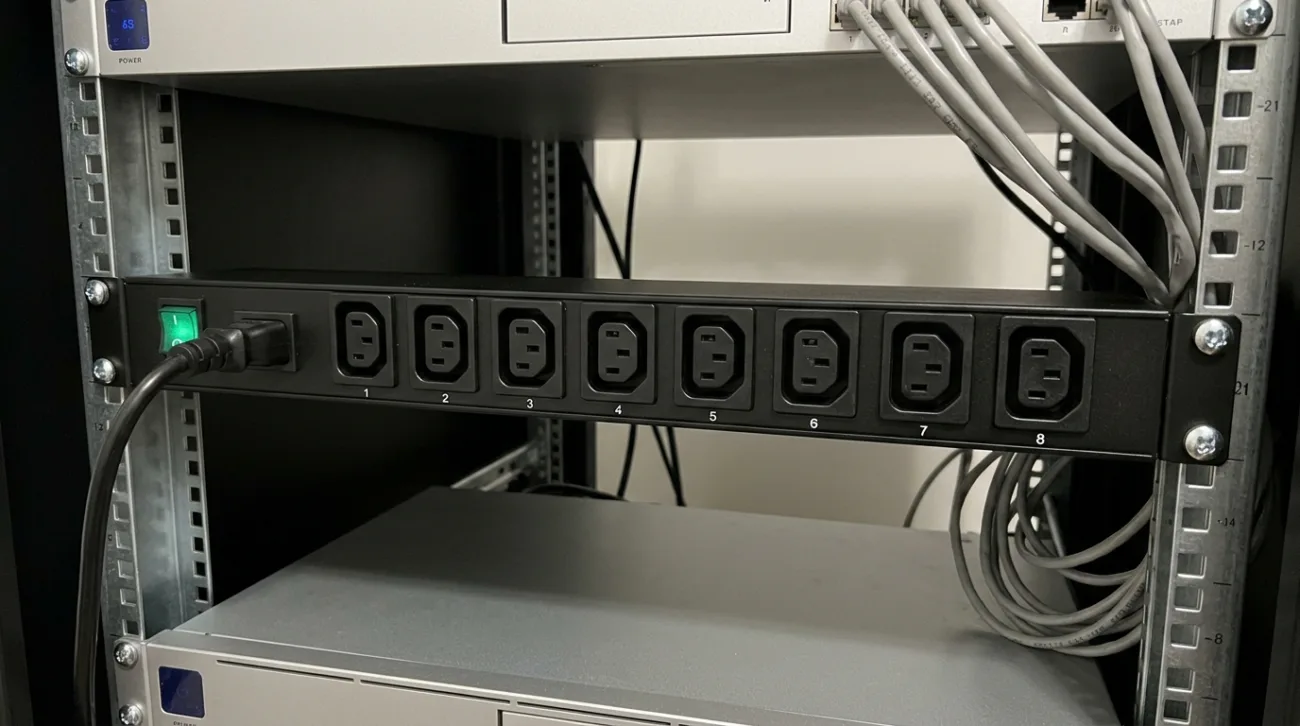

پاور ماژول رکمونت یا افقی، درست مثل یک تجهیز یک یا دو یونیتی در ارتفاع استاندارد رک جا می‌گیرد و پورت‌هایش رو به جلو یا عقب باز است. پاور ماژول ۸ پورت رکمونت، به دلیل تعادل خوب بین تعداد پریز و اشغال فضا، یکی از پرفروش‌ترین مدل‌ها در بین خریداران رک‌های کوچک تا متوسط است.

اگر مطمئن نیستید رک شما به چه ترکیبی از متعلقات نیاز دارد، در راهنمای انتخاب متعلقات رک شبکه این موضوع را کامل توضیح داده‌ایم.

معمولاً به‌ازای هر یونیت رک، یک تا دو تجهیز فعال با نیاز برق مجزا وجود دارد؛ برای اکثر رک‌های ۹ تا ۱۲ یونیتی، یک پاور ماژول ۸ پورت رکمونت به‌تنهایی کافی است، اما در رک‌های بزرگ‌تر معمولاً از دو پاور ماژول عمودی در دو طرف رک استفاده می‌شود.

ارتینگ و ایمنی پاور ماژول: پورت ارت، فیوز و کلید قطع‌ووصل

پاور ماژول رک، فارغ از تعداد پورت یا نوع نصب، باید دو ویژگی ایمنی داشته باشد: پورت ارت برای اتصال بدنه به سیستم ارتینگ رک، و فیوز محافظ برای قطع خودکار جریان در صورت اضافه‌بار یا اتصال کوتاه. نبود هرکدام از این دو، ریسک آسیب به تجهیزات گران‌قیمت داخل رک را به‌شدت بالا می‌برد.

پورت ارت پاور ماژول معمولاً به‌صورت یک پیچ یا ترمینال مجزا روی بدنه‌ی فلزی قرار دارد و باید با یک سیم مسی به سیستم ارتینگ اصلی رک – نه صرفاً به سیم ارت پریز دیواری – متصل شود. این اتصال، نویز الکتریکی و ولتاژهای اضافی ناشی از نوسان برق شهر را به زمین هدایت می‌کند.

طبق استاندارد بین‌المللی ANSI/TIA-942 که الزامات زیرساخت مراکز داده را تعریف می‌کند، بخش مشخصی به گرانیدینگ و باندینگ تجهیزات توزیع برق و رک اختصاص دارد؛ رعایت این نوع استاندارد، ریسک آسیب تجهیزات ناشی از نوسان برق را به‌طور محسوس کاهش می‌دهد.

فیوز محافظ هم روی بسیاری از پاور ماژول‌های باکیفیت به‌صورت یک کلید کوچک با قابلیت ریست دیده می‌شود. اگر مجموع مصرف تجهیزات متصل از ظرفیت مجاز عبور کند، این فیوز به‌طور خودکار جریان را قطع می‌کند و به‌جای سوختن سیم‌کشی داخلی، فقط خودِ پاور ماژول از مدار خارج می‌شود. به همین دلیل، هنگام خرید همیشه پاور ماژول فیوزدار را به مدل‌های بدون فیوز ترجیح دهید، حتی اگر قیمت کمی بالاتر باشد.

کلید قطع‌ووصل هم یک ویژگی رفاهی جداست: به شما اجازه می‌دهد بدون کشیدن دوشاخه، کل خروجی پاور ماژول را خاموش کنید – مثلاً هنگام سرویس‌دوره‌ای رک.

💡 نظر کارشناس: در بازدیدهای فنی از رک‌های مشتریان، بیشترین آسیب‌های ناشی از نوسان برق را در پاور ماژول‌های بدون پورت ارت مجزا دیده‌ام؛ حتی وقتی رک به سیستم ارتینگ ساختمان وصل بوده، نبود یک اتصال مستقیم و کوتاه از بدنه‌ی پاور ماژول به شینه ارت رک، مقاومت مسیر ارت را چند برابر می‌کند. توصیه‌ی عملی: طول سیم ارت بین پاور ماژول و شینه ارت رک را هرگز بیشتر از ۳۰ سانتی‌متر نگیرید.

اگر رک شما هنوز شینه ارت اختصاصی ندارد، می‌توانید شینه ارت مسی مناسب رک را جداگانه تهیه کنید.

معیارهای انتخاب پاور ماژول مناسب برای رک شما

انتخاب پاور ماژول مناسب به چهار معیار بستگی دارد: جنس بدنه (آلومینیوم در برابر پلاستیک)، توان و آمپر مجاز نسبت به مجموع مصرف تجهیزات، تعداد پورت متناسب با تعداد دستگاه‌های فعال رک، و اعتبار برند سازنده از نظر گارانتی. نادیده‌گرفتن هرکدام از این موارد معمولاً یا باعث خرید دوباره می‌شود یا ریسک ایمنی ایجاد می‌کند.

بدنه‌ی آلومینیومی در برابر ضربه و حرارت مقاوم‌تر از پلاستیک است و معمولاً عمر طولانی‌تری دارد، هرچند قیمت آن هم بالاتر است. برای رک‌های اداری کم‌تراکم، بدنه‌ی پلاستیکی باکیفیت هم کفایت می‌کند؛ اما برای رک‌های دیتاسنتر یا محیط‌های صنعتی، بدنه‌ی آلومینیومی توصیه می‌شود.

پیش از خرید، توان یا آمپر مجاز تجهیزات فعال رک را جمع بزنید و پاور ماژولی انتخاب کنید که حداقل بیست درصد حاشیه‌ی اطمینان نسبت به این عدد داشته باشد. این حاشیه از قطع مکرر فیوز در بارهای لحظه‌ای، مثل روشن‌شدن هم‌زمان چند سرور، جلوگیری می‌کند.

تعداد پورت باید دقیقاً برابر یا کمی بیشتر از تعداد تجهیزات فعال فعلی و برنامه‌ی توسعه‌ی نزدیک رک باشد؛ نه بیشتر که هزینه‌ی اضافی بی‌دلیل ایجاد کند، نه کمتر که نیاز به چندراهی اضافه و ناایمن پیدا کنید.

برند سازنده معمولاً روی طول عمر فیوز و کیفیت اتصال پورت ارت تاثیر مستقیم دارد؛ گارانتی معتبر، شاخص خوبی برای اطمینان از این کیفیت است. برای دیدن مدل‌های پاور ماژول موجود در سهاپیمان با مشخصات بالا و انتخاب مدل مناسب رک خودتان، می‌توانید فهرست کامل محصولات را بررسی کنید.

مقایسه‌ی سریع انواع پاور ماژول برای تصمیم‌گیری

نصب پاور ماژول در رک، گام‌به‌گام

1. تعیین محل نصب: بر اساس نوع پاور ماژول، محل عمودی کنار ریل کناری یا یک یونیت خالی افقی رک را مشخص کنید.
2. نصب فیزیکی: پاور ماژول را با پیچ یا براکت مخصوص، محکم به بدنه‌ی رک ثابت کنید تا هنگام کشیدن کابل‌ها جابه‌جا نشود.
3. اتصال سیم ارت: بدنه‌ی پاور ماژول را با یک سیم مسی کوتاه، حداکثر تا سی سانتی‌متر، مستقیماً به شینه ارت رک وصل کنید؛ نه به سیم ارت پریز دیواری.
4. اتصال ورودی برق: کابل برق پاور ماژول را به تابلوی برق یا خروجی UPS وصل کرده و کلید قطع‌ووصل را روشن کنید.
5. اتصال تجهیزات و تست: تجهیزات فعال را یکی‌یکی به پورت‌ها وصل کنید و بعد از هر اتصال، روشن‌شدن صحیح دستگاه را تست بزنید تا از عملکرد درست پورت مطمئن شوید.

نکات تخصصی و اشتباهات رایج

اشتباه اول – اتصال سیم ارت به پریز دیواری: بسیاری از نصاب‌ها سیم ارت پاور ماژول را به سیم ارت پریز دیواری وصل می‌کنند، نه به شینه ارت رک. راه‌حل: همیشه یک مسیر کوتاه و مستقیم از پاور ماژول به شینه ارت اختصاصی رک بکشید.

اشتباه دوم – نادیده‌گرفتن فیوز برای صرفه‌جویی: انتخاب مدل بدون فیوز فقط برای چند هزار تومان تفاوت قیمت، ریسک بزرگی برای تجهیزات گران‌قیمت رک است. راه‌حل: پاور ماژول فیوزدار را به‌عنوان استاندارد حداقلی خرید در نظر بگیرید.

اشتباه سوم – نخریدن پاور ماژول با حاشیه‌ی اطمینان توان: خرید پاور ماژول درست هم‌اندازه‌ی مصرف فعلی، بدون حاشیه، باعث قطع مکرر فیوز در آینده می‌شود. راه‌حل: هنگام محاسبه‌ی توان، حداقل بیست درصد به مصرف فعلی اضافه کنید.

سوالات متداول درباره‌ی پاور ماژول رک

کدام پاور ماژول رک برای شبکه‌ی شما مناسب است؟

انتخاب پاور ماژول رک در نهایت به سه عدد ساده برمی‌گردد: تعداد تجهیزات فعال، توان مصرفی کل با حاشیه‌ی اطمینان، و فضای خالی رک برای نصب عمودی یا رکمونت. تا زمانی که پورت ارت و فیوز محافظ را هم رعایت کنید، پاور ماژول انتخابی شما هم ایمن است و هم برای سال‌ها پاسخگو خواهد بود. برای دیدن تصویر کامل‌تری از باقی متعلقات ضروری رک، سری به کل راهنمای اکسسوری و لوازم جانبی رک بزنید؛ برای مثال، «خنک‌سازی و کنترل حرارت رک» هم یکی دیگر از متعلقاتی است که معمولاً همراه پاور ماژول خریداری می‌شود.
