سخت‌افزار نصب و جابجایی رک شبکه؛ راهنمای انتخاب بست، پایه، پیچ‌ومهره و چرخ دوبل

وقتی رک شبکه را از جعبه درمی‌آوری، خودِ بدنه‌ی فلزی تنها نصف کار است؛ سخت‌افزار نصب و جابجایی رک شبکه — یعنی بست، پایه، پیچ‌ومهره‌ی درست و در صورت نیاز چرخ دوبل — همان چیزی است که رک را از یک قوطی فلزی به یک تجهیز واقعاً قابل‌استفاده تبدیل می‌کند. انتخاب اشتباه هرکدام از این قطعات، از لق‌شدن تجهیزات گرفته تا واژگون‌شدن رک هنگام جابجایی، مستقیماً امنیت فیزیکی سرور و شبکه‌ات را تهدید می‌کند.

این مقاله وارد بحث انتخاب خودِ رک یا کل مجموعه‌ی اکسسوری‌های آن نمی‌شود؛ اگر هنوز دنبال معیارهای انتخاب رک یا سایر لوازم جانبی‌اش هستی، اول یک نگاه به متعلقات و اکسسوری رک شبکه: راهنمای کامل انتخاب بینداز. اینجا فقط روی همان قطعات کلیدیِ نصب رک شبکه و جابجایی آن تمرکز می‌کنیم و برای هرکدام می‌گوییم دقیقاً کِی و چرا به آن نیاز داری.

بست و پایه‌ی رک؛ فرق‌شان چیست و کِی به هرکدام نیاز داری؟

بست رک، بدنه‌ی رک را به‌طور دائم به دیوار یا کف می‌چسباند و از هر جابجایی جلوگیری می‌کند؛ پایه‌ی رک برعکس، فقط رک ایستاده را روی زمین تراز و مستقر می‌کند، بدون آن‌که آن را به سازه‌ی ساختمان قفل کند. اگر رک دیواری داری، بست انتخاب توست؛ اگر رک ایستاده داری، معمولاً هردو باهم لازم می‌شوند.

برای رک‌های دیواری، بست رک شبکه معمولاً یک براکت فلزی است که از پشت بدنه به دیوار پیچ می‌شود؛ روی دیوارهای گچی یا سبک، حتماً باید از رول‌پلاک یا صفحه‌ی تقویتی مناسب استفاده کرد، چون وزن رک به‌همراه تجهیزات داخلش روی همین چند نقطه‌ی اتصال متمرکز می‌شود. برای دیدن مدل‌های موجود، می‌توانی به بست‌های رک دیواری سر بزنی.

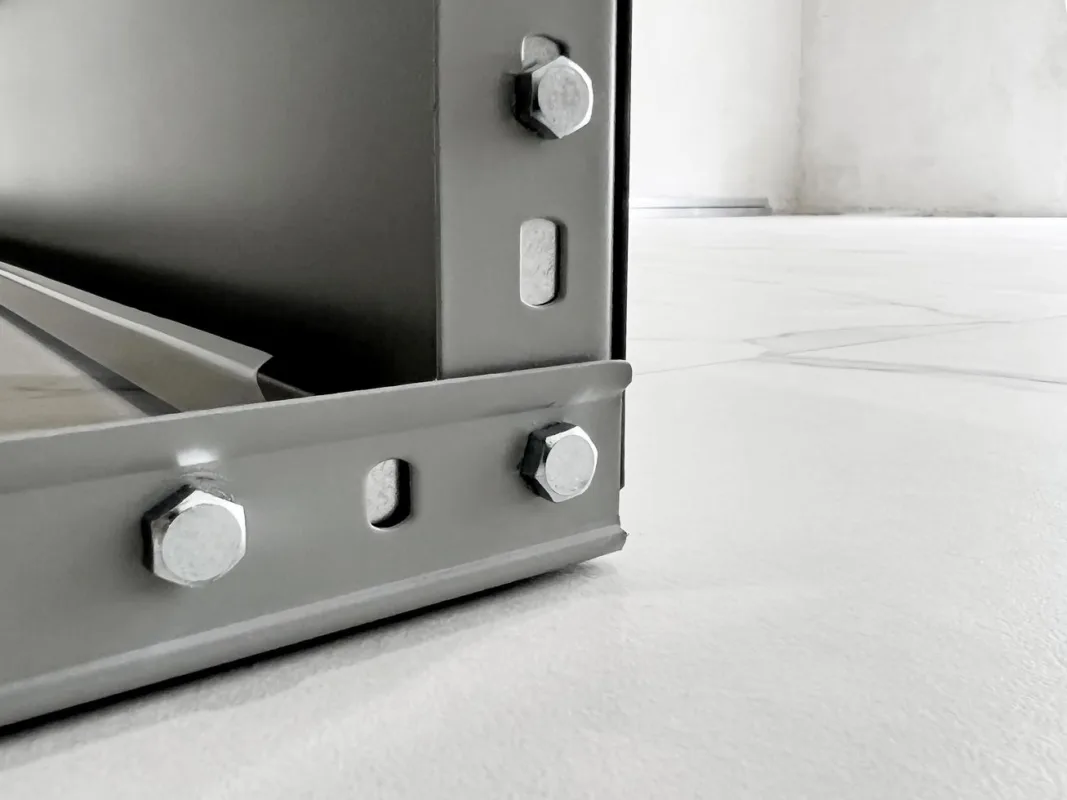

رک‌های ایستاده معمولاً به‌صورت پیش‌فرض چهار پایه‌ی ثابت دارند که وزن رک و تجهیزات داخلش را تحمل می‌کنند و مانع لرزش یا حرکت ناخواسته می‌شوند. اگر رک در فضای ثابتی قرار می‌گیرد و قرار نیست دیگر جابجا شود، پایه رک شبکه‌ی استاندارد کافی است؛ فقط دقت کن هر چهار پایه هم‌سطح باشند، وگرنه فشار نامتوازن روی ریل‌های عمودی رک می‌افتد. مجموعه‌ی پایه‌های ثابت رک ایستاده را هم می‌توانی از همین‌جا ببینی.

پیچ و مهره‌ی رک؛ استانداردی که نباید اشتباه انتخاب کنی

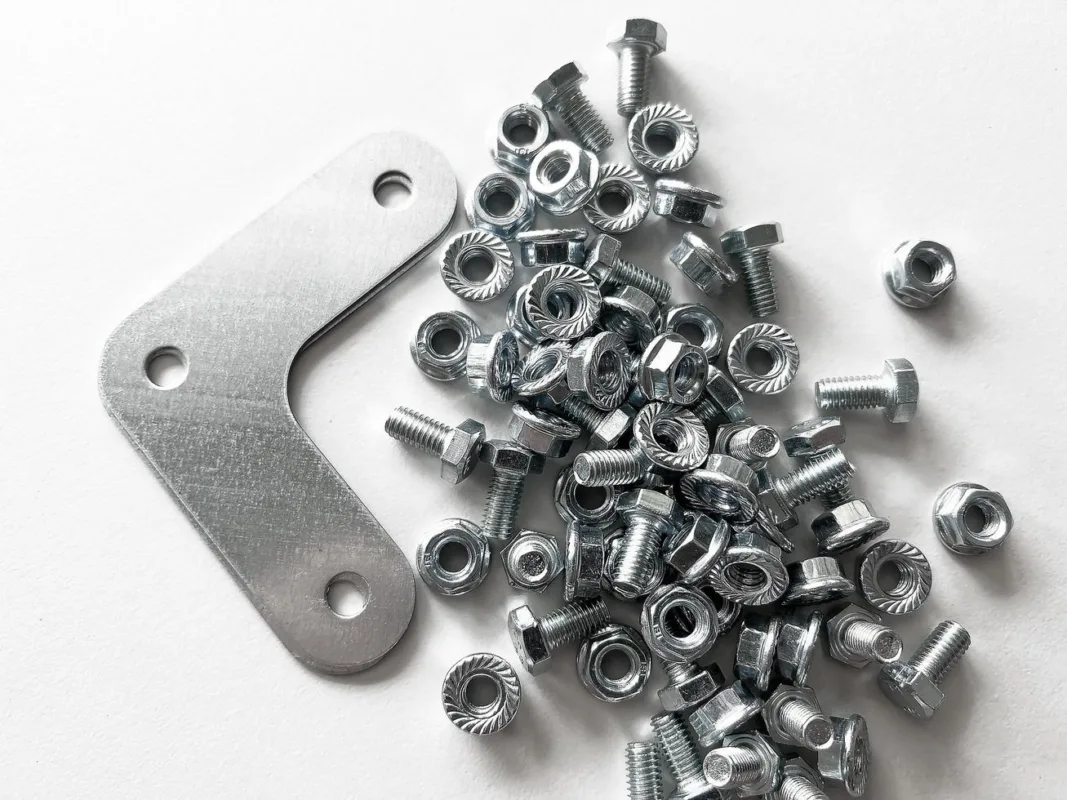

رک‌های استاندارد ۱۹ اینچی طبق استاندارد بین‌المللی EIA-310 با پیچ و مهره‌ی قفسی — که به آن کیج‌نات هم می‌گویند — در دو سایز رایج M6 یا 10-32 کار می‌کنند؛ اگر سایز پیچ با سوراخ قفسه هم‌خوان نباشد، تجهیزات رک‌مونت یا لق می‌مانند یا اصلاً بسته نمی‌شوند.

کیج‌نات یک مهره‌ی فلزی کوچک است که داخل سوراخ مربعی ریل رک قفل می‌شود و بعد پیچ از جلو داخل آن بسته می‌شود؛ همین سازوکار باعث می‌شود بتوانی تجهیزات را بارها باز و بسته کنی بدون این‌که رزوه‌ی خودِ ریل رک آسیب ببیند. طبق توضیح‌های فنی شرکت‌های تخصصی سازنده‌ی رک مثل RackSolutions، همین استاندارد EIA-310 است که فاصله و اندازه‌ی سوراخ‌های ریل را در همه‌ی برندها یکسان نگه می‌دارد تا پیچ و مهره رک از هر تأمین‌کننده‌ای روی هر رک استانداردی جا بیفتد.

💡 نظر کارشناس: در نصب رک‌های ۴۲ یونیتی برای اتاق‌سرورهای کوچک، رایج‌ترین اشتباه تازه‌کارها این است که کیج‌نات M6 را با پیچ 10-32 ترکیب می‌کنند چون از نظر ظاهری خیلی به هم شبیه‌اند. نتیجه‌اش معمولاً رزوه‌خوردگی و شل‌شدن تجهیز بعد از چند بار باز و بسته شدن است. همیشه پیچ و کیج‌نات را جفت‌جفت و از یک سایز مشخص بخر، نه جدا جدا از دو منبع مختلف. برای انتخاب و خرید، بخش پیچ و مهره‌ی رک را ببین.

چرخ دوبل رک؛ چه زمانی جابجایی رک را ضروری می‌کند؟

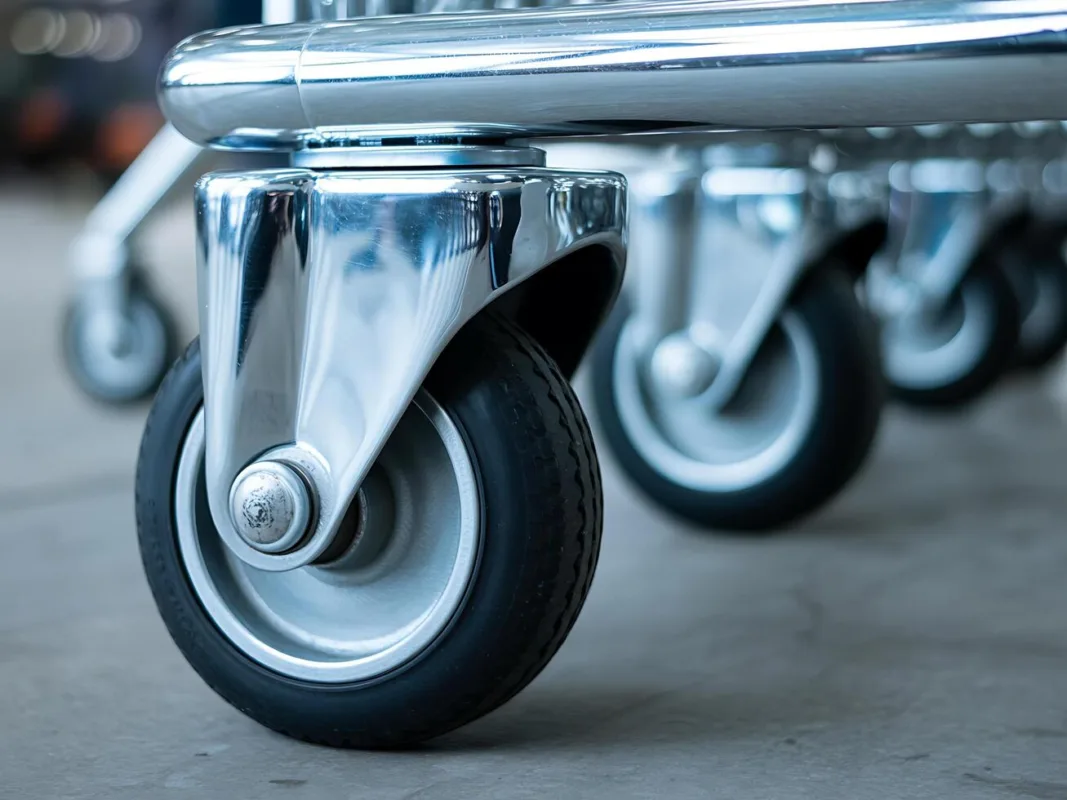

چرخ دوبل وقتی لازم می‌شود که رک بعد از نصب اولیه هم باید جابجا شود — مثلاً در اتاق‌سرورهای موقت، حین نظافت زیر رک یا تغییر چیدمان فضا؛ برخلاف پایه‌ی ثابت، چرخ دوبل باید حداقل هم‌وزن رک به‌علاوه‌ی همه‌ی تجهیزات داخل آن را تحمل کند و ترجیحاً قفل‌شونده باشد.

رک ایستاده‌ی پر از تجهیزات (سوئیچ، سرور، پچ پنل، یو‌پی‌اس) می‌تواند به‌راحتی وزنی در حدود چند صد کیلوگرم پیدا کند؛ به همین دلیل ظرفیت باربری چرخ دوبل باید همیشه با احتساب حداکثر وزن ممکنِ رکِ پرشده انتخاب شود، نه فقط وزن خودِ بدنه‌ی خالی. بعد از رساندن رک به محل نهایی، حتماً چرخ‌ها را قفل کن؛ چرخ باز و بدون قفل، حتی روی زمین کاملاً صاف هم می‌تواند زیر بار تجهیزات کمی جابجا شود و به کابل‌کشی پشت رک فشار بیاورد.

اگر رکت را از رک دیواری بدون چرخ به یک رک قابل‌جابجایی تبدیل می‌کنی، یا از همان ابتدا قصد جابجایی رک شبکه در آینده را داری، بهتر است این تصمیم را همان لحظه‌ی نصب بگیری؛ چون اضافه‌کردن چرخ دوبل بعد از استقرار کامل تجهیزات، یعنی باید دوباره کل رک را خالی و بلند کنی. مدل‌های موجود را می‌توانی در بخش چرخ‌های دوبل رک پیدا کنی.

اگر هنوز مطمئن نیستی رک تو اصلاً به همین سه قطعه محدود می‌شود یا به سایر متعلقات هم نیاز داری، مقاله‌ی کامل متعلقات رک شبکه تصویر کامل‌تری می‌دهد.

شلف رک شبکه یا سرور؛ چرا با قفسه‌ی عادی فرق دارد؟

شلف رک شبکه یا سرور، برخلاف قفسه‌های عمومی خانگی و اداری، دقیقاً با عرض استاندارد ۱۹ اینچ و فاصله‌ی سوراخ‌های EIA-310 ساخته می‌شود تا مستقیم روی ریل رک بنشیند؛ ظرفیت باربری آن هم معمولاً بین ۱۵ تا ۳۰ کیلوگرم در هر یونیت است، درحالی‌که قفسه‌های عمومی بازار نه با این عرض سازگارند و نه استاندارد بار مشخصی برای تجهیزات فعال شبکه دارند.

این تفاوت وقتی مهم می‌شود که بخواهی یک وسیله‌ی غیرشبکه‌ای مثل مانیتور یا کیبورد را روی سوئیچ و پچ‌پنل قرار بدهی؛ یک شلف رک شبکه‌ی استاندارد، برای همین سناریو طراحی شده و برخلاف قفسه‌ی خانگی، امکان نصب مستقیم روی ریل بدون سوراخکاری اضافه را می‌دهد.

برای نمونه، یک شلف ۱ یونیتی معمولی — طبق مشخصات فنی یکی از تولیدکنندگان داخلی این قطعات — چیزی حدود ۲۰ کیلوگرم ظرفیت تحمل بار دارد؛ این رقم را همیشه با وزن واقعی تجهیزاتی که می‌خواهی رویش بگذاری مقایسه کن، نه فقط با اندازه‌ی ظاهری شلف.

شلف‌ها دو نوع اصلی دارند: ثابت (برای تجهیزات سبک و بدون نیاز به دسترسی مکرر) و کشویی/متحرک (برای مانیتور و کیبورد که باید هر بار بیرون کشیده شوند). برای دیدن گزینه‌های موجود، بخش شلف رک شبکه را ببین.

ترتیب درست نصب سخت‌افزار رک شبکه، گام‌به‌گام

چیدن سخت‌افزار نصب و جابجایی رک شبکه از صفر تا آماده‌شدن کامل رک، بهتر است دقیقاً به همین ترتیب انجام شود؛ رعایت این توالی از باز شدن پیچ یا کج نشستن رک جلوگیری می‌کند.

1. انتخاب بست یا پایه بر اساس نوع رک: برای رک دیواری بست، برای رک ایستاده پایه (یا هردو) را جدا کن و آماده‌ی نصب کن.
2. نصب و تراز کردن بست یا پایه: بست را به دیوار یا پایه را زیر رک محکم کن و با تراز، افقی و عمودی بودن آن را تأیید کن.
3. جای‌گذاری کیج‌نات‌ها: در موقعیت‌های یونیتی که قرار است تجهیزات یا شلف نصب شود، کیج‌نات‌های هم‌سایز (M6 یا 10-32) را در سوراخ‌های ریل جا بزن.
4. بستن پیچ‌های تجهیزات: تجهیزات یا شلف را در جای خود قرار بده و پیچ‌ها را با دست تا حس مقاومت اول ببند، نه با فشار زیاد که رزوه را خراب می‌کند.
5. نصب چرخ دوبل در صورت نیاز: اگر رک باید جابجا شود، چرخ‌ها را زیر پایه‌ها سوار کن و بعد از رساندن رک به محل نهایی، حتماً قفلشان کن.
6. تست نهایی پایداری: رک را کمی تکان بده تا مطمئن شوی هیچ نقطه‌ی اتصالی — نه بست، نه پایه، نه چرخ — لق نیست.

نکات تخصصی و اشتباهات رایج

• نصب بست روی دیوار گچی بدون تقویت: وزن رک با گذر زمان باعث شل‌شدن پیچ در دیوار سبک می‌شود. راه‌حل: از رول‌پلاک فلزی مخصوص یا صفحه‌ی پشتی تقویتی استفاده کن، نه پیچ خشک روی گچ.
• نادیده گرفتن ظرفیت بار شلف هنگام نصب تجهیزات غیراستاندارد: قراردادن یک دستگاه سنگین روی شلف سبک باعث خم‌شدن ریل و افت تراز رک می‌شود. راه‌حل: همیشه وزن تجهیز را با ظرفیت مشخص‌شده‌ی همان شلف مقایسه کن، نه با حدس چشمی.
• جابجایی رک با چرخ باز و بدون قفل: حتی روی سطح صاف، رک می‌تواند در حین کار روزمره کمی حرکت کند و به کابل‌کشی فشار بیاورد. راه‌حل: بلافاصله بعد از رسیدن به محل نهایی، هر دو چرخ دوبل را قفل کن.

سوالات متداول درباره‌ی سخت‌افزار نصب و جابجایی رک شبکه

چک‌لیست نهایی قبل از بستن رک

اگر بخواهی این چک‌لیست را در یک جمله خلاصه کنی: بست یا پایه‌ی درست بر اساس نوع رک، پیچ و کیج‌نات هم‌سایز، چرخ دوبل قفل‌شونده در صورت نیاز به جابجایی، و شلف با ظرفیت بار متناسب با تجهیزاتت. هرکدام از این‌ها را جدا انتخاب کنی، نه ست کامل، احتمال بازگشت و تعویض بعدی بالا می‌رود.

برای دیدن تصویر کامل‌تر انتخاب متعلقات و اکسسوری رک — فراتر از همین سخت‌افزار نصب و جابجایی رک شبکه که در این مقاله بررسی شد — به راهنمای جامع متعلقات رک شبکه سهاپیمان سر بزن. برای تهیه‌ی تک‌تک این قطعات هم کافی است از همین مقاله روی هرکدام از لینک‌های بست، پایه، پیچ‌ومهره، چرخ دوبل یا شلف کلیک کنی و مستقیم به همان دسته‌بندی در سهاپیمان برسی.
