نصب ترانکینگ برق و شبکه: راهنمای گام‌به‌گام بعد از خرید

نصب ترانکینگ برق و شبکه فقط زمانی نتیجه‌ی درستی می‌دهد که مسیر، بدنه و متعلقات آن دقیق و طبق اصول اجرا شوند. یک اشتباه ساده در فاصله‌ی پیچ‌ها یا ترکیب برند نادرست بین بدنه و قاب، به شل‌شدن یا نامرتب‌ماندن کابل‌ها بعد از چند ماه ختم می‌شود.

پیش از شروع، اگر می‌خواهید کل فرآیند کابل‌کشی شبکه از انتخاب تجهیزات تا اجرا را مرور کنید، راهنمای جامع کابل‌کشی و اتصالات شبکه نگاه کامل‌تری به شما می‌دهد. اگر هنوز بین داکت و ترانکینگ مردد هستید و محصول نهایی را انتخاب نکرده‌اید، بهتر است اول تفاوت داکت و ترانکینگ را در این مقایسه ببینید؛ این‌جا فرض بر این است که ترانکینگ را قبلاً خریده‌اید و دنبال راهنمای اجرای آن هستید.

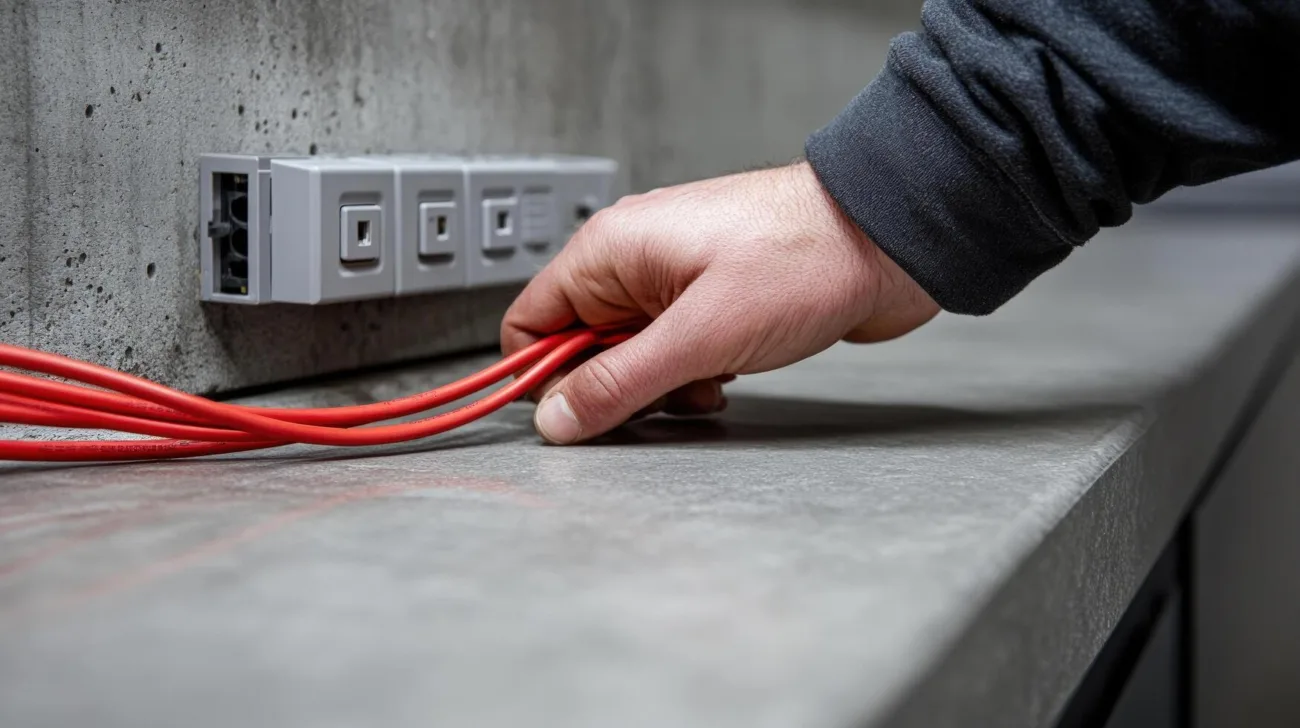

ابزار و پیش‌نیازهای نصب ترانکینگ برق و شبکه

برای نصب ترانکینگ برق و شبکه به پنج ابزار پایه نیاز دارید: متر، تراز حبابی یا لیزری، دریل شارژی با مته‌ی مناسب جنس دیوار، اره‌آهن‌بر یا کاتر مخصوص PVC، و پیچ‌گوشتی چهارسو. پیش از باز کردن بسته‌بندی، مسیر دقیق روی دیوار را طبق نقشه‌ی برق و شبکه علامت‌گذاری کنید تا در حین کار مجبور به اصلاح مسیر نشوید.

این پنج قلم، ابزار نصب ترانکینگ در اغلب پروژه‌های خانگی و اداری است:

• متر یا روبان اندازه‌گیری: برای محاسبه‌ی طول دقیق مسیر و جلوگیری از هدررفت بدنه‌ی ترانکینگ.
• تراز حبابی یا لیزری: تضمین می‌کند بدنه کاملاً افقی یا عمودی روی دیوار بنشیند؛ کجی چند‌میلی‌متری در ابتدای مسیر، در انتها به چند سانتی‌متر انحراف تبدیل می‌شود.
• دریل شارژی با مته‌ی بتن یا گچ (بسته به جنس دیوار): برای سوراخ‌کاری محل پیچ‌های نگه‌دارنده.
• اره‌آهن‌بر یا کاتر مخصوص PVC: برای برش تمیز بدنه در گوشه‌ها و پرهیز از لبه‌ی زبر که به کابل آسیب می‌زند.
• پیچ‌گوشتی چهارسو و پیچ پلاستیکی مناسب دیوار.

پیش از سوراخ‌کاری، مسیر نهایی را با مداد روی دیوار مشخص کنید و محل دقیق هر پریز، کلید یا کیستون شبکه را از همین ابتدا روی همان خط علامت بزنید. این کار از قطع‌شدن ناگهانی بدنه در وسط مسیر برای اضافه‌کردن یک خروجی تازه جلوگیری می‌کند.

اگر همراه با ترانکینگ چند قاب یا کیستون هم خریداری کرده‌اید، همین‌جا تعدادشان را با تعداد پریزهای برق و شبکه‌ی موردنیاز مطابقت دهید. کمبود یا اضافی‌بودن متعلقات معمولاً همین ابتدای کار مشخص می‌شود، نه بعد از نصب کامل بدنه.

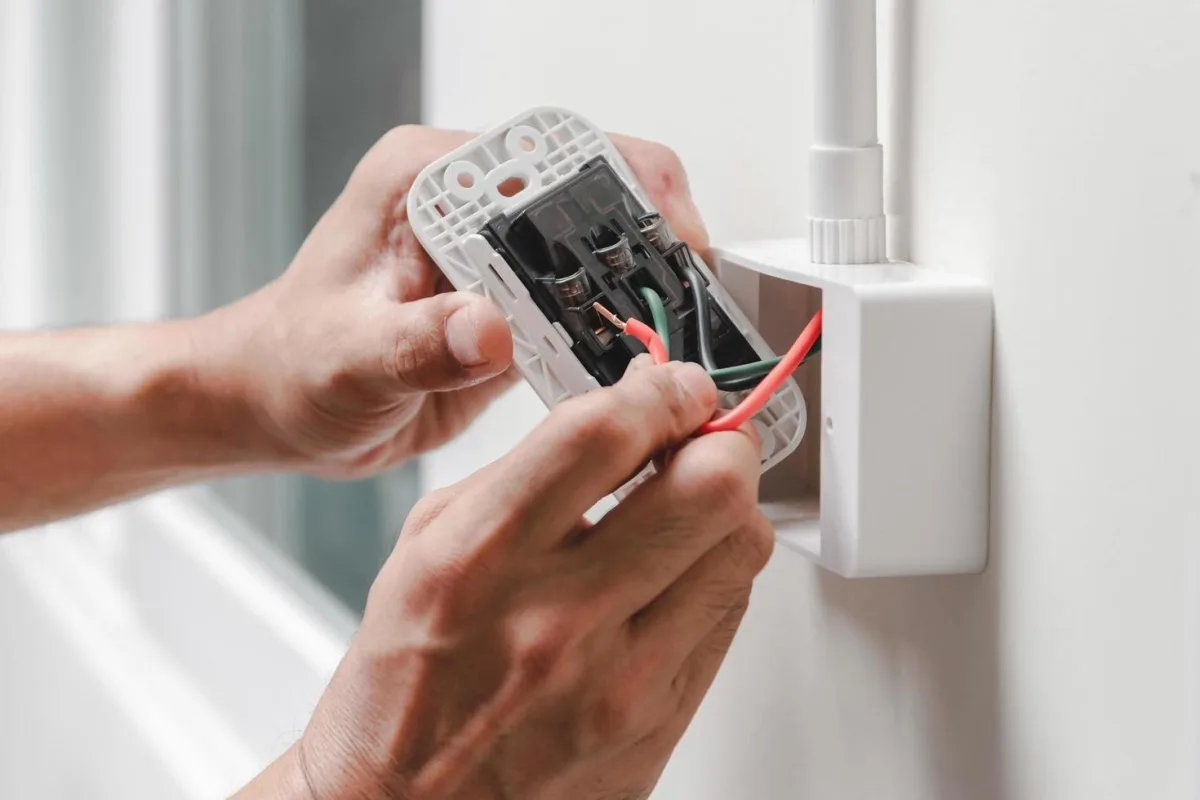

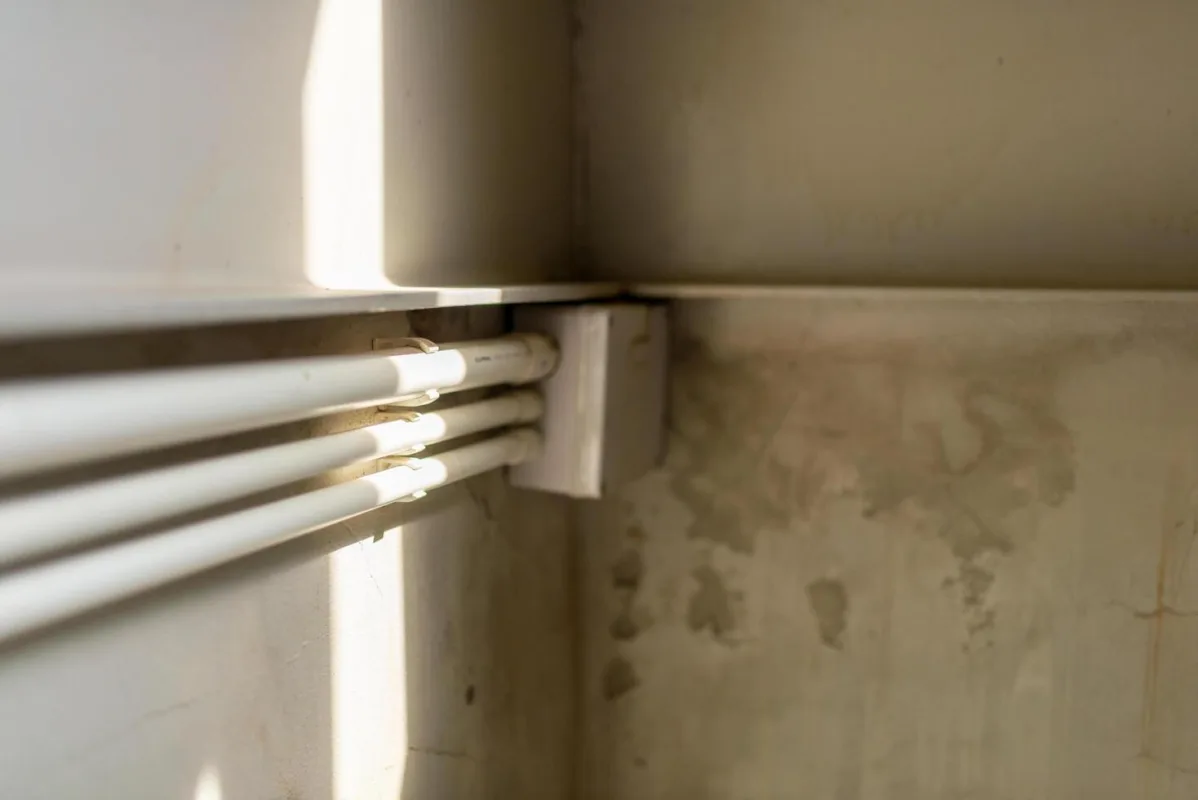

سازگاری سایز و برند در نصب ترانکینگ (لگراند، دانوب، البرز، سوپیتا)

سایز ترانکینگ برق و مکانیزم اتصال قاب به بدنه در برندهای مختلف یکسان نیست. دانوب در سایزهای ۸۰×۵۰ و ۱۰۱×۵۰ میلی‌متر، البرز عمدتاً در ۱۰۵×۵۰ میلی‌متر، و لگراند در طیفی گسترده‌تر تا ۱۹۵×۵۰ میلی‌متر عرضه می‌شود. پیش از نصب پریز و کلید، حتماً بررسی کنید بدنه و متعلقات از یک برند ترانکینگ باشند یا سازگاری‌شان تأییدشده باشد.

تفاوت رایج‌ترین برندهای بازار ایران:

• دانوب: سایزهای ۸۰×۵۰، ۱۰۱×۵۰ و ۱۰۵×۵۰ میلی‌متر؛ سایز ۱۰۱×۵۰ پرکاربردترین گزینه برای شبکه‌های خانگی و اداری کوچک است.
• البرز: عمدتاً سایز ۱۰۵×۵۰ میلی‌متر؛ کادرهای ۴خانه از پرفروش‌ترین متعلقات این برند است.
• لگراند: طیف سایز گسترده‌تر و مناسب پروژه‌هایی با تراکم کابل بالا یا نیاز به تعداد پریز بیشتر در هر بخش.
• سوپیتا: سایزی نزدیک به ۱۰۰×۵۰ میلی‌متر، با تمرکز بیشتر بر کادرهای تک‌خانه.

💡 نظر کارشناس: در چند پروژه‌ی اجرایی دیده‌ام که قاب ۶ماژول لگراند روی بدنه‌ی دانوب سایز ۱۰۱×۵۰ فقط با فشار غیرمعمول جا می‌گیرد و بعد از چند ماه، به‌خاطر بازشدن تدریجی کلیپس نگه‌دارنده، شل و مرتعش می‌شود. اگر بدنه و قاب هم‌برند نیستند، پیش از نصب نهایی یک نمونه را روی بدنه امتحان کنید، نه اینکه فقط با چشم قضاوت کنید.

اگر می‌خواهید ببینید این سازگاری چه اثری روی کل پروژه دارد، در اصول کلی کابل‌کشی و اتصالات شبکه به‌طور کامل توضیح داده‌ایم.

نصب پریز، کلید و کیستون روی ترانکینگ

بعد از نصب کامل بدنه‌ی ترانکینگ روی دیوار، ابتدا فریم یا قاب مربوط به همان برند را روی محل موردنظر می‌بندید، سپس ماژول‌ها (پریز برق، کیستون شبکه یا تلفن) را داخل خانه‌های همان فریم جا می‌زنید. هر خانه‌ی استاندارد معادل دو ماژول است؛ یعنی یک پریز برق معمولی یک خانه‌ی کامل و یک کیستون شبکه نصف آن را اشغال می‌کند.

ترتیب عملی نصب پریز روی ترانکینگ:

1. فریم را با پیچ‌های همراه کیت، دقیقاً روی محل علامت‌گذاری‌شده‌ی بدنه ببندید.
2. ماژول برق و ماژول شبکه/تلفن را تا حد امکان در دو نیمه‌ی جدا از فریم قرار دهید، نه کنار هم؛ این چیدمان بعداً هنگام کابل‌کشی داخل بدنه هم کار شما را ساده‌تر می‌کند.
3. هر ماژول را با فشار یکنواخت تا شنیدن صدای کلیک در جای خودش جا بزنید.
4. فیس‌پلیت یا درپوش نهایی را روی فریم قرار دهید و از تراز‌بودن آن با سطح بدنه مطمئن شوید.

اگر تعداد ماژول‌های موردنیاز از ظرفیت یک فریم بیشتر است، از فریم‌های چندخانه یا اتصال دو فریم کنار هم استفاده کنید؛ در این حالت هم برند بدنه و فریم باید یکسان بماند تا خط اتصال دو فریم دقیق و بدون فاصله بماند.

اگر برای تکمیل این مرحله به فریم یا ماژول اضافه نیاز دارید، می‌توانید آن‌ها را از مجموعه‌ی ترانکینگ سهاپیمان و متناسب با برند بدنه‌ی خودتان تهیه کنید.

جداسازی کابل برق و شبکه هنگام نصب

حتی اگر کابل برق و کابل شبکه در یک بدنه‌ی مشترک عبور کنند، بهتر است در دو محفظه‌ی جدا از هم قرار بگیرند؛ میدان الکترومغناطیسی جریان متناوب می‌تواند روی سیگنال کابل شبکه‌ی بدون شیلد (مثل CAT5e و CAT6) نویز بیندازد و باعث افت سرعت یا قطعی‌های تصادفی شود. طبق دستورالعمل‌های فنی رایج در صنعت کابل‌کشی ساختاریافته، فاصله‌ی امن بین این دو کابل در مسیر موازی معمولاً ۱۵ تا ۳۰ سانتی‌متر است؛ برای جزئیات محاسبه‌ی این فاصله، این راهنمای فاصله‌گذاری کابل برق و دیتا را ببینید.

داخل یک بدنه‌ی مشترک ترانکینگ، به‌جای رعایت این فاصله‌ی سانتی‌متری، از پارتیشن یا سپتوم داخلی استفاده می‌شود؛ قطعه‌ای که به‌صورت جداگانه از اغلب برندها (ازجمله لگراند) عرضه می‌شود و دو مسیر کاملاً مجزا برای برق و شبکه/تلفن ایجاد می‌کند. اگر بدنه‌ای که خریده‌اید فاقد این پارتیشن است، کابل شبکه را در یک مسیر یا داکت جدا عبور دهید، نه چسبیده به کنار کابل برق.

اگر عبور موازی طولانی امکان‌پذیر نبود و مسیر دو کابل ناچار از تقاطع بود، آن‌ها را در نقطه‌ی تلاقی با زاویه‌ی ۹۰ درجه از هم رد کنید، نه به‌صورت موازی و کشیده؛ تقاطع عمود کمترین سطح تداخل را ایجاد می‌کند.

💡 نظر کارشناس: در چند پروژه‌ی اداری، بیشترین شکایت «قطعی تصادفی شبکه» نه از کابل بی‌کیفیت، بلکه از عبور کابل شبکه چسبیده به کابل برق روشنایی (بدون پارتیشن) در یک ترانک کف‌خواب بوده؛ فقط با جابه‌جایی کابل شبکه به لبه‌ی مقابل بدنه، مشکل معمولاً کاملاً برطرف می‌شود.

نگهداری و رفع مشکلات رایج بعد از نصب

نگهداری دوره‌ای ترانکینگ برق و شبکه شامل بررسی سالانه‌ی محکم بودن پیچ‌ها، کنترل ترک‌خوردگی بدنه در تغییرات دمایی، و تعویض بخش آسیب‌دیده بدون باز کردن کل مسیر است؛ رعایت همین چند نکته‌ی ساده، عمر مفید بدنه و ظاهر تمیز مسیر کابل‌کشی را چند سال افزایش می‌دهد.

• شل‌شدن درپوش یا فیس‌پلیت: معمولاً نتیجه‌ی باز و بسته‌کردن مکرر برای دسترسی به کابل‌هاست. کلیپس‌های نگه‌دارنده را بررسی کنید و درپوش را همیشه با فشار یکنواخت، از یک انتها تا انتهای دیگر ببندید، نه با فشار نقطه‌ای در وسط.
• ترک در دمای بالا: بدنه‌های PVC ارزان‌تر، روی دیوارهای رو به نور مستقیم آفتاب یا نزدیک منابع حرارتی، بیشتر مستعد ترک‌خوردگی و تغییر رنگ‌اند؛ بدنه‌های ABS معمولاً در برابر این عارضه مقاوم‌ترند.
• تعویض بخش آسیب‌دیده: چون بدنه از قطعات دومتری تشکیل شده، کافی است فقط همان قطعه را جدا و جایگزین کنید؛ نیازی به باز کردن کل مسیر نصب ترانکینگ برق و شبکه از ابتدا نیست.

یک بازبینی چشمی هر ۶ تا ۱۲ ماه، به‌ویژه در فصل‌های گرم سال، نشانه‌های اولیه‌ی این مشکلات را زودتر نشان می‌دهد.

راهنمای کاربردی: مراحل نصب بدنه از ابتدا تا انتها

فرآیند کامل نصب بدنه‌ی ترانکینگ، از علامت‌گذاری مسیر تا بستن درپوش نهایی، این ترتیب را دنبال می‌کند:

1. مسیر نهایی را با تراز روی دیوار علامت بزنید و محل دقیق هر پریز یا کیستون را از همان ابتدا مشخص کنید.
2. طول موردنیاز هر قطعه‌ی بدنه را اندازه بگیرید و با اره‌آهن‌بر یا کاتر PVC ببرید؛ برای هر گوشه، چند سانتی‌متر فضای اضافه برای اتصال زاویه‌ی داخلی یا خارجی در نظر بگیرید.
3. محل پیچ‌های نگه‌دارنده را روی بدنه سوراخ‌کاری کنید؛ فاصله‌ی معمول بین پیچ‌ها حدود ۴۰ تا ۶۰ سانتی‌متر است، اما توصیه‌ی سازنده‌ی همان برند را هم چک کنید.
4. کف بدنه (بخش پشتی) را از یک انتهای مسیر شروع کرده و با پیچ‌های پلاستیکی مناسب دیوار ببندید؛ هر چند پیچ یک‌بار تراز را دوباره کنترل کنید.
5. زاویه‌های داخلی، خارجی و اتصال‌دهنده‌ها را در گوشه‌ها و محل تغییر مسیر نصب کنید، پیش از آنکه قطعه‌ی بعدی بدنه را ادامه دهید.
6. کابل برق و کابل شبکه را طبق اصل جداسازی بالا، در دو نیمه یا دو مسیر مجزای بدنه عبور دهید.
7. فریم و ماژول‌ها را طبق ترتیب گفته‌شده در بخش نصب پریز روی ترانکینگ نصب کنید.
8. درپوش نهایی را از یک انتهای مسیر تا انتهای دیگر، با فشار یکنواخت و تا شنیدن صدای کلیک ببندید.

نکات تخصصی و اشتباهات رایج

• برش ناصاف لبه‌ی بدنه: استفاده از کاتر خانگی معمولی به‌جای کاتر PVC یا اره‌آهن‌بر، لبه‌ای زبر باقی می‌گذارد که هنگام کشیدن کابل به روکش آن آسیب می‌زند. راه‌حل: از تیغه‌ی ریزدندانه استفاده کنید و لبه‌ی برش را با سوهان صاف کنید.
• فاصله‌ی زیاد بین پیچ‌ها روی مسیرهای بلند: در طول‌های بیش از یک متر، کمبود پیچ باعث افتادگی یا شکم‌دادن تدریجی بدنه می‌شود، به‌خصوص روی مسیرهای کف‌خواب. راه‌حل: فاصله‌ی پیچ‌ها را طبق توصیه‌ی سازنده رعایت کنید و در مسیرهای طولانی‌تر یک پیچ اضافه بزنید.
• پرکردن بیش‌ازحد بدنه با کابل: تراکم زیاد کابل مانع از بسته‌شدن کامل درپوش می‌شود و فشار مداومی به کابل‌ها وارد می‌کند. راه‌حل: حداکثر تا حدود ۷۰ درصد ظرفیت داخلی بدنه کابل قرار دهید و برای پروژه‌های با تراکم کابل بالا، سایز بزرگ‌تری از همان برند انتخاب کنید.

سوالات متداول درباره‌ی نصب ترانکینگ برق و شبکه

کلام آخر: یک نصب اصولی، سال‌ها آسودگی می‌دهد

نصب ترانکینگ برق و شبکه وقتی نتیجه‌ی پایدار می‌دهد که چهار اصل با هم رعایت شوند: ابزار درست، سازگاری واقعی بین بدنه و قاب، جداسازی کابل برق از شبکه، و یک نگهداری دوره‌ی ساده.

اگر می‌خواهید یک‌بار دیگر کل فرآیند کابل‌کشی شبکه، از انتخاب تجهیزات تا اجرا، را مرور کنید، به فرآیند کامل کابل‌کشی شبکه سر بزنید. برای تکمیل یا جایگزینی بدنه، فریم و پارتیشن سازگار با برند فعلی خودتان هم می‌توانید به بخش ترانکینگ سهاپیمان مراجعه کنید.
