نحوه بستن پچ پنل به کیستون شبکه: راهنمای عملی ترمینیشن گام‌به‌گام

نحوه بستن پچ پنل به کیستون شبکه در سه گام خلاصه می‌شود: پانچ‌کردن هر دو سر کابل بر اساس یک استاندارد رنگ‌بندی یکسان (T568A یا T568B)، نصب فیزیکی کیستون در جای خودش روی پچ پنل یا فریم دیواری، و در پایان بررسی صحت اتصال با یک کابل‌تستر. این سه مرحله، اگر به‌ترتیب و با ابزار درست انجام شوند، یک لینک شبکه پایدار و کم‌خطا می‌سازند.

اگر تازه وارد حوزه‌ی کابل‌کشی ساختاریافته شده‌اید و می‌خواهید بدانید این مرحله دقیقاً در کجای فرآیند کلی نصب شبکه قرار می‌گیرد، پیش از ادامه‌ی این راهنما نگاهی به کابل‌کشی و اتصالات شبکه: راهنمای جامع بیندازید.

این راهنما فقط به همین یک سوال می‌پردازد: چطور یک کیستون Cat6 را به‌درستی ترمینیت کنیم و آن را در پچ پنل جا بزنیم، به‌ترتیبی که هم استاندارد باشد و هم قابل تست. برای این کار، اول باید ببینیم چه ابزاری روی میز کار لازم دارید.

چه ابزار و تجهیزاتی برای بستن پچ پنل و کیستون شبکه نیاز دارید؟

نحوه بستن پچ پنل به کیستون شبکه از انتخاب ابزار درست شروع می‌شود؛ برای این کار دست‌کم به چهار ابزار اصلی نیاز دارید: آچار پانچ (Punch Down Tool) برای فشردن سیم‌ها در تیغه‌های IDC، کابل‌تستر برای بررسی صحت اتصال، برچسب‌زن برای شناسه‌گذاری هر پورت، و کاتر/استریپر برای برهنه‌کردن روکش کابل. بدون این چهار قلم، حتی یک ترمینیشن استاندارد هم قابل اجرا و تست نیست.

آچار پانچ: این ابزار عملاً کار اصلی ترمینیشن را انجام می‌دهد؛ سیم مسی را داخل تیغه‌ی فلزی کیستون یا پچ پنل فشار می‌دهد و همزمان روکش اضافه را می‌برد. اکثر کیستون‌ها و پچ پنل‌های Cat6 با تیغه‌ی استاندارد ۱۱۰ سازگارند؛ پیش از خرید، نوع تیغه‌ی محصول خود را چک کنید تا آچار پانچ‌تان با آن جفت شود.

کابل‌تستر: بدون این ابزار، هیچ ترمینیشنی «تمام» محسوب نمی‌شود. یک کابل‌تستر ساده‌ی هشت‌کاناله برای بررسی پیوستگی هر هشت سیم و تشخیص اتصال کوتاه یا جابه‌جایی رنگ کافی است؛ در بخش تست همین مقاله به‌طور کامل به آن برمی‌گردیم.

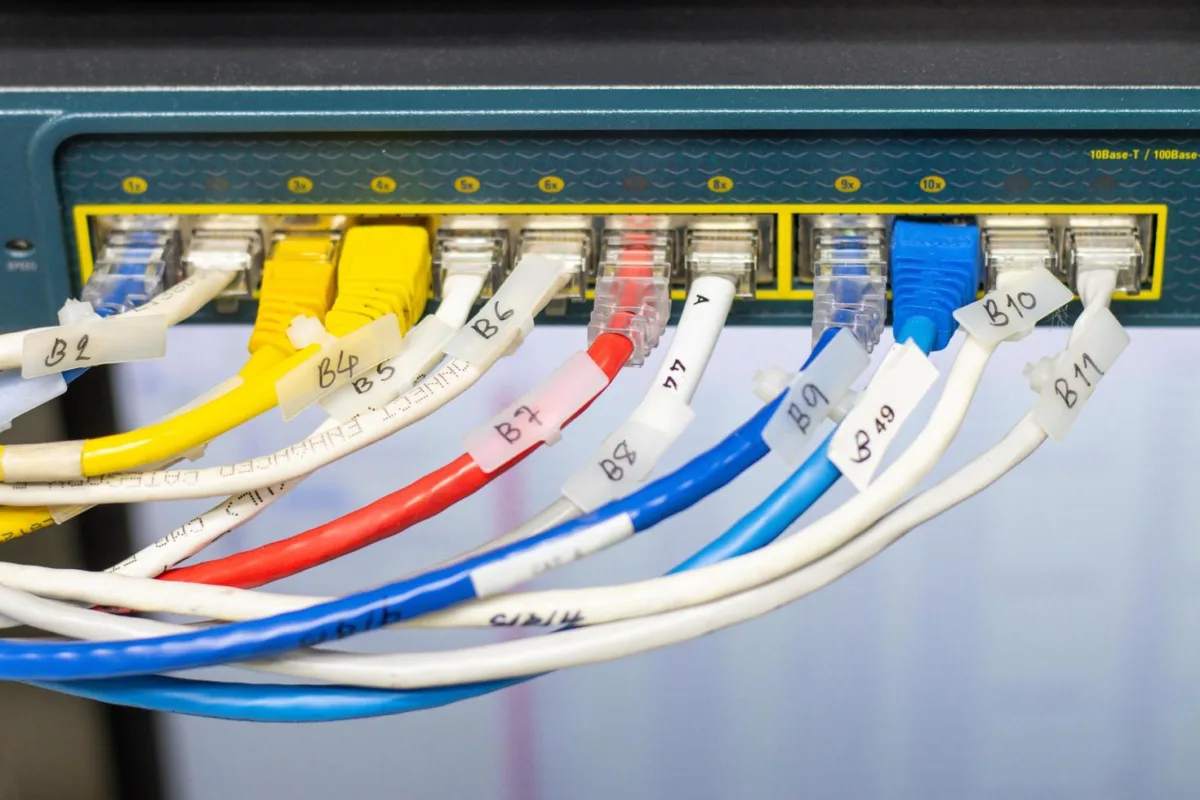

برچسب‌زن: در یک پچ پنل ۲۴ یا ۴۸ پورتی، بدون برچسب‌گذاری واضح روی هر پورت و کیستون، عیب‌یابی بعدی به کابوس تبدیل می‌شود. برچسب هر کابل را همان لحظه‌ی ترمینیشن بزنید، نه بعد از اتمام کار.

کاتر یا استریپر کابل: برای برش تمیز روکش بیرونی کابل بدون آسیب به سیم‌های داخلی به کار می‌رود. استفاده از قیچی یا کاتر معمولی، ریسک بریدن ناخواسته‌ی رشته‌های مسی را بالا می‌برد و کیفیت اتصال نهایی را پایین می‌آورد.

علاوه‌بر این ابزار، خودِ پچ پنل و کیستون هم باید از قبل با مشخصات درست انتخاب و آماده شده باشند. اگر هنوز مدل و تعداد پورت پچ پنل مناسب پروژه‌تان مشخص نیست، در راهنمای خرید و انتخاب پچ پنل (۱۲/۲۴/۴۸ پورت) به‌طور مفصل این انتخاب را بررسی کرده‌ایم.

استاندارد T568A یا T568B؛ کدام‌یک را برای ترمینیشن انتخاب کنیم؟

در ترمینیشن پچ پنل و کیستون، تفاوت واقعی بین T568A و T568B فقط در جای دو زوج سبز و نارنجی روی پین‌هاست و از نظر عملکرد الکتریکی هیچ‌کدام بر دیگری برتری ندارد. نکته‌ی مهم‌تر از انتخاب خودِ استاندارد این است که در کل یک پروژه، از پچ پنل تا آخرین کیستون، همیشه یک استاندارد واحد و ثابت به کار برود.

طبق استاندارد ANSI/TIA-568.2-D، هر دو استاندارد T568A و T568B مجاز شناخته می‌شوند و از نظر سرعت یا کیفیت انتقال داده هیچ فرقی با هم ندارند؛ تفاوتشان فقط در ترتیب چیدمان رنگ سیم‌هاست. طبق گزارش فلوک نتورکس، دولت آمریکا استفاده از T568A را در قراردادهای فدرال الزامی کرده، اما در بازار عمومی و اکثر پروژه‌های تجاری، T568B رواج بیشتری دارد.

برای اکثر پروژه‌های نصب شبکه در دفتر یا خانه، مهم نیست کدام استاندارد را انتخاب می‌کنید؛ مهم این است که همان یک استاندارد را برای تمام پورت‌های پچ پنل و تمام کیستون‌های همان پروژه رعایت کنید. اگر نیمی از پورت‌ها با T568A و نیمی دیگر با T568B پانچ شوند، لینک هنوز کار می‌کند، اما رنگ‌بندی کیستون شبکه در تعمیر و عیب‌یابی‌های بعدی گیج‌کننده می‌شود.

برای مرجع سریع هنگام پانچ‌کردن، ترتیب رنگ هر دو استاندارد را پین‌به‌پین در جدول زیر آورده‌ایم:

اکثر کیستون‌ها و پچ پنل‌های Cat6 موجود در بازار، هر دو نقشه‌ی رنگی را روی بدنه‌ی خودشان چاپ کرده‌اند؛ کافی است هنگام پانچ، هر سیم را دقیقاً مطابق همان رنگ چاپ‌شده در تیغه‌ی مربوطه جا بزنید. اگر می‌خواهید بدانید این تصمیم رنگ‌بندی در کجای فرآیند کلی‌تر نصب شبکه قرار می‌گیرد، توضیح کامل فرآیند کابل‌کشی و اتصالات شبکه را هم ببینید.

تفاوت ترمینیشن کیستون تکی با پچ پنل لودد و آنلودد در چیست؟

روش پانچ‌کردن سیم در کیستون تکی و کیستون‌های پچ پنل کاملاً یکسان است و هر دو از همان تیغه‌ی IDC استفاده می‌کنند؛ تفاوت واقعی فقط در نصب فیزیکی و مدیریت کابل است. کیستون تکی داخل باکس دیواری یا فیس‌پلیت جا می‌گیرد، اما کیستون‌های پچ پنل کنار هم روی یک فریم ۱۹ اینچی و پشت یک بار مدیریت کابل نصب می‌شوند.

کیستون تکی در باکس دیواری چه فرقی با کیستون پچ پنل دارد؟

از نظر ترمینیشن، هیچ فرقی نیست؛ رنگ‌بندی و روش پانچ همان چیزی است که در بخش استاندارد T568A و T568B توضیح داده شد. تفاوت از جایی شروع می‌شود که کابل باید وارد فضای فیزیکی محدودتر باکس دیواری شود؛ آزادی حرکت کابل کمتر است و باید شل‌بودن (Slack) کافی برای جابه‌جایی احتمالی بعدی کنار بگذارید.

اگر هنوز مطمئن نیستید کیستون دقیقاً چیست و چه انواعی دارد، «کیستون شبکه (RJ45) چیست + راهنمای خرید» را جداگانه پوشش داده‌ایم.

پچ پنل لودد یا آنلودد؛ کدام برای پروژه‌ی شما مناسب‌تر است؟

پچ پنل آنلودد (Unloaded) با فریم خالی و شکاف‌های استاندارد عرضه می‌شود؛ کیستون‌ها را جداگانه خریداری و بر اساس نیاز واقعی هر پورت پانچ و نصب می‌کنید. این مدل برای پروژه‌هایی که ترکیبی از Cat6 و Cat6a دارند یا همه‌ی پورت‌ها از روز اول فعال نیستند، انعطاف بیشتری می‌دهد.

پچ پنل لودد (Loaded) از قبل با کیستون‌های آماده‌نصب‌شده عرضه می‌شود و فقط باید سیم را پانچ کنید؛ سرعت اجرا بالاتر است، اما اگر بعداً به نوع دیگری از کیستون نیاز پیدا کنید، امکان تعویض تک‌تک محدودتر خواهد بود.

در هر دو مدل، بار فلزی پشت پچ پنل وظیفه‌ی نگه‌داشتن کابل‌ها و جلوگیری از کشیدگی روی نقطه‌ی پانچ را دارد؛ این قطعه در باکس دیواری کیستون تکی معمولاً وجود ندارد و به‌جایش باید خودتان حلقه‌ی کوچکی از کابل اضافه داخل باکس نگه دارید.

اگر برای تکمیل پروژه به قطعه‌ی بیشتری نیاز دارید، می‌توانید مدل‌های پچ پنل لودد و آنلودد سهاپیمان یا کیستون‌های Cat6 سهاپیمان را بررسی کنید.

چطور از صحت اتصال پچ پنل و کیستون مطمئن شویم؟

برای تست کابل شبکه بعد از ترمینیشن، یک سر کابل‌تستر هشت‌کاناله را به کیستون و سر دیگر را به پورت متناظر روی پچ پنل وصل کنید؛ اگر LEDهای هر دو طرف دستگاه به‌ترتیب پین ۱ تا ۸ روشن شوند، پیوستگی و رنگ‌بندی سیم‌ها درست است. برای تست واقعی لینک، پچ‌کورد را هم در مسیر قرار دهید تا کل زنجیره از کیستون تا سوئیچ بررسی شود.

یک کابل‌تستر ساده چهار نوع خطای رایج ترمینیشن را نشان می‌دهد: مدار باز (سیمی که اصلاً پانچ نشده یا تماس ندارد)، اتصال کوتاه بین دو سیم، جابه‌جایی ترتیب دو پین، و زوج‌های جاافتاده. توالی درست تست این است: اول خودِ کیستون را جدا و پیش از نصب در پچ پنل تست کنید، بعد از نصب فیزیکی دوباره با پچ‌کورد کامل تست بگیرید، و در پایان برچسب هر پورت را با نتیجه‌ی تست مطابقت دهید.

💡 نظر کارشناس (مهلا میسوری): یک ترمینیشن خراب همیشه با LED قرمز خودش را نشان نمی‌دهد. اگر کابل‌تستر پیوستگی هر هشت سیم را تایید کرد اما پورت روی سرعت گیگابیت نگوشیت نکرد یا مدام قطع‌ووصل شد، احتمال «جفت‌شکسته» (Split Pair) را بررسی کنید؛ پانچ‌کردن دو سیم از دو زوج پیچ‌خورده‌ی متفاوت کنار هم، از نظر پیوستگی کاملاً سالم به‌نظر می‌رسد اما کراس‌تاک بالایی تولید می‌کند که کابل‌تسترهای ساده اصلاً آن را تشخیص نمی‌دهند.

طبق راهنمای عملی تست کابل‌کشی ساختاریافته Turn-Key Technologies، یک تستر پیوستگی ساده فقط صحت سیم‌بندی پین‌به‌پین را تایید می‌کند و برای سنجش واقعی کیفیت انتقال داده — مثل کراس‌تاک، اتنیوشن و ریترن‌لاس در استانداردهای Cat6 و Cat6a — باید از یک تستر گواهی (Certification Tester) استفاده کرد. برای اکثر پروژه‌های خانگی و دفتری با هدف گیگابیت، همان کابل‌تستر ساده کفایت می‌کند؛ تستر گواهی معمولاً فقط در پروژه‌های ۱۰ گیگابیتی یا PoE با چگالی بالا توجیه اقتصادی دارد.

راهنمای گام‌به‌گام: از آماده‌سازی کابل تا ترمینیشن نهایی

این پنج مرحله، همان جریان کاری کاملی است که در بخش‌های بالا جداگانه توضیح داده شد؛ اینجا فقط به‌ترتیب اجرا کنار هم چیده شده تا هنگام کار روی میز، مرجع سریع داشته باشید.

1. آماده‌سازی و برهنه‌سازی کابل: با کاتر یا استریپر کابل، حدود ۳ تا ۵ سانتی‌متر از روکش بیرونی کابل UTP را بدون آسیب به سیم‌های داخلی ببرید و کنار بزنید؛ رشته‌ی نایلونی داخل کابل (در صورت وجود) را هم جدا کنید.
2. باز کردن و مرتب‌سازی زوج‌ها: چهار زوج پیچ‌خورده را باز کنید و بر اساس استانداردی که برای کل پروژه انتخاب کرده‌اید (T568A یا T568B) کنار هم صاف بچینید. فقط به‌اندازه‌ی لازم برای رسیدن به تیغه باز کنید، نه بیشتر؛ در بخش «نکات تخصصی» پایین‌تر دلیلش را می‌بینید.
3. پانچ‌کردن سیم در کیستون: هر سیم را داخل تیغه‌ی رنگ‌بندی کیستون شبکه که با استاندارد انتخابی‌تان مطابقت دارد بگذارید و با آچار پانچ فشار دهید تا هم اتصال برقرار شود و هم روکش اضافه بریده شود.
4. نصب کیستون در پچ پنل یا باکس دیواری: کیستون آماده را در شکاف مربوطه جا بزنید تا کلیک بخورد، سپس کابل را با گیره یا بست کابل به بار مدیریت کابل پشت پچ پنل (یا داخل باکس دیواری) ببندید تا کشیدگی به نقطه‌ی پانچ وارد نشود.
5. برچسب‌زنی و تست نهایی: بلافاصله شماره یا نام پورت را روی برچسب بزنید، سپس طبق روشی که در بخش «چطور از صحت اتصال پچ پنل و کیستون مطمئن شویم» گفته شد، ابتدا کیستون تنها و بعد از نصب کل مسیر را با کابل‌تستر و پچ‌کورد بررسی کنید.

نکات تخصصی و اشتباهات رایج در ترمینیشن پچ پنل و کیستون

۱. باز کردن بیش‌ازحد تاب سیم پیش از پانچ هرچه سیم‌های یک زوج بیشتر از تاب باز شوند، محافظت طبیعی در برابر کراس‌تاک بیشتر از بین می‌رود. طبق مرور استاندارد ANSI/TIA-568 توسط trueCABLE، حداکثر باز شدن مجاز تا نقطه‌ی ترمینیشن ۱۳ میلی‌متر (نیم‌اینچ) است. راه‌حل: زوج‌ها را فقط تا همان ۱۳ میلی‌متر باز کنید، نه بیشتر، حتی اگر باز کردن بیشتر کار پانچ را راحت‌تر نشان دهد.

۲. ترکیب دو استاندارد رنگ‌بندی در یک پروژه اگر بخشی از کیستون‌ها با T568A و بخشی دیگر با T568B پانچ شوند، لینک هنوز کار می‌کند اما هر عیب‌یابی بعدی به حدس‌وگمان تبدیل می‌شود. راه‌حل: پیش از شروع، استاندارد را روی برچسب یا نقشه‌ی پروژه مکتوب کنید و هر کیستون را قبل از پانچ با همان مرجع چک کنید.

۳. نادیده‌گرفتن شعاع خم و مدیریت کشش کابل خم‌کردن تند کابل پشت پچ پنل یا نبستن آن به بار مدیریت کابل، فشار مکانیکی را مستقیم به نقطه‌ی پانچ منتقل می‌کند و با گذر زمان اتصال را سست می‌کند. راه‌حل: طبق حداقل شعاع خم توصیه‌شده در استاندارد ANSI/TIA-568 عمل کنید و همیشه از بار مدیریت کابل یا بست‌های نرم برای تخلیه‌ی کشش استفاده کنید.

سوالات متداول درباره‌ی بستن پچ پنل و کیستون شبکه

یک ترمینیشن دقیق، یک شبکه بی‌دردسر

اگر این سه قدم را رعایت کنید — استاندارد رنگ‌بندی ثابت در کل پروژه، پانچ تمیز با تاب باز‌نشده‌ی بیش‌ازحد، و تست کامل با کابل‌تستر پیش از راه‌اندازی — نحوه بستن پچ پنل به کیستون را کامل بلدید و همین دانش، یک لینک شبکه پایدار و قابل عیب‌یابی می‌سازد. برای دیدن تصویر کامل‌تر از جایی که این مرحله در کل چرخه‌ی نصب شبکه قرار می‌گیرد، نگاهی به مسیر کامل کابل‌کشی و اتصالات شبکه بیندازید.

اگر حین کار متوجه شدید به کیستون یا پچ پنل اضافه‌تری نیاز دارید، همان لینک‌های فروشگاهی بخش «پچ پنل لودد یا آنلودد» بالاتر در همین راهنما شما را مستقیم به تجهیزات موردنیاز می‌رساند.
