لوازم جانبی پسیو شبکه؛ راهنمای جامع انتخاب و خرید زیرساخت پایدار با سهاپیمان

شبکه کامپیوتری بدون لوازم جانبی پسیو باکیفیت، درست مانند بدن انسان بدون رگ‌های خونی سالم است؛ حتی اگر قدرتمندترین مغز (سرور) و قوی‌ترین قلب (سوئیچ) را داشته باشید، بدون مسیرهای انتقال سالم، خون‌رسانی (انتقال دیتا) با اختلال مواجه شده و کل سیستم فلج خواهد شد. بسیاری از مدیران IT تمرکز و بودجه خود را صرف خرید تجهیزات اکتیو گران‌قیمت می‌کنند، غافل از اینکه گلوگاه اصلی سرعت و پایداری شبکه، اغلب در لایه فیزیکی و اتصالات پسیو نهفته است.

در مهندسی شبکه، انتخاب صحیح و اجرای استاندارد زیرساخت، تفاوت بین یک شبکه پایدار با آپ‌تایم ۹۹.۹٪ و شبکه‌ای پر از قطعی‌های مکرر و “تایم‌اوت”های کلافه‌کننده است. این مقاله، یک نقشه راه فنی و اجرایی است که شما را از مفاهیم اولیه تا استانداردهای نصب و خرید هوشمندانه هدایت می‌کند. اگر قصد راه‌اندازی یا ارتقای بستر ارتباطی خود را دارید، شناخت دقیق تجهیزات شبکه اولین گام است و در این میان، لوازم جانبی پسیو شبکه نقش فونداسیون این بنا را ایفا می‌کنند. در ادامه، کالبدشکافی دقیقی از این تجهیزات خواهیم داشت تا با دید باز و فنی، بهترین گزینه‌ها را برای پروژه خود انتخاب کنید.

تجهیزات پسیو شبکه چیست؟ (تفاوت بنیادین با اکتیو)

درک صحیح ماهیت تجهیزات پسیو (Passive)، پیش‌نیاز طراحی یک شبکه ساخت‌یافته (Structured Cabling) است. بسیاری از تکنسین‌های تازه‌کار، پسیو را صرفاً به معنای “کابل و داکت” می‌دانند، اما از منظر مهندسی شبکه، تعریف بسیار دقیق‌تری وجود دارد که مستقیماً بر عملکرد نهایی سیستم تأثیر می‌گذارد.

برای آشنایی بیشتر پیشنهاد میکنیم مقاله جامع بررسی تخصصی تجهیزات پسیو شبکه را مطالعه فرمایید.

تعریف فنی (عملکرد در لایه فیزیکی بدون نیاز به جریان برق)

از دیدگاه مدل مرجع OSI، تجهیزات پسیو عمدتاً در لایه اول (Physical Layer) فعالیت می‌کنند. واژه “پسیو” یا “غیرفعال” به این معناست که این قطعات برای انجام وظیفه خود نیازی به جریان الکتریسیته مستقیم برق شهر و مدارات الکترونیکی پیچیده برای پردازش سیگنال ندارند. آن‌ها هیچ‌گونه تغییری در ماهیت دیتا، تقویت سیگنال (Amplification) یا مسیریابی منطقی (Routing) انجام نمی‌دهند.

وظیفه اصلی و حیاتی لوازم جانبی پسیو شبکه، ایجاد بستر فیزیکی برای انتقال سیگنال‌ها (چه الکتریکی در کابل‌های مسی و چه نوری در فیبر نوری) از نقطه A به نقطه B با کمترین میزان افت (Attenuation) و تداخل (Interference) است. به عبارت ساده‌تر، اگر سوئیچ‌ها و روترها را به عنوان “پلیس راهنمایی و رانندگی” در نظر بگیریم که مسیر دیتا را مشخص می‌کنند، تجهیزات جانبی پسیو همان “جاده‌ها، تونل‌ها و پل‌ها” هستند. کیفیت آسفالت این جاده (کیفیت مس در کابل) و عرض باند آن (Category کابل)، تعیین می‌کند که خودروها (بسته‌های دیتا) با چه سرعتی و امنیتی به مقصد برسند.

این تجهیزات شامل طیف وسیعی از ابزارها می‌شوند:

• رسانه‌های انتقال: انواع کابل‌های شبکه (Twisted Pair)، کابل‌های کواکسیال و فیبر نوری.
• نقاط اتصال و سربندی: کیستون‌ها، پچ‌پنل‌ها، سوکت‌ها و کانکتورها که وظیفه اتصال فیزیکی تجهیزات به رسانه انتقال را دارند.
• مدیریت و محافظت: انواع رک‌ها، داکت، ترانکینگ و سینی کابل که وظیفه حفاظت فیزیکی از کابل‌ها در برابر کشش، ضربه و نویزهای محیطی را بر عهده دارند.

یک نکته بسیار ظریف فنی در اینجا وجود دارد: هرچند تجهیزات پسیو سیگنال را “تقویت” نمی‌کنند، اما کیفیت پایین آن‌ها می‌تواند سیگنال را “تضعیف” یا “تخریب” کند. پارامترهایی مانند Return Loss (افت بازگشتی) و NEXT (تداخل هم‌شنوایی در انتهای نزدیک) دقیقاً به کیفیت ساخت همین قطعات پسیو بستگی دارد. بنابراین، یک کیستون بی‌کیفیت یا یک کابل غیراستاندارد، دقیقاً مانند یک دست‌انداز بزرگ در اتوبان عمل می‌کند که باعث کاهش سرعت کل ترافیک شبکه می‌شود، فارغ از اینکه سوئیچ شما چقدر پیشرفته باشد.

چرا کیفیت پسیو مهم‌تر از اکتیو است؟ (هزینه بالای تعویض زیرساخت)

شاید در نگاه اول، اختصاص بودجه بیشتر به سرورها و سوئیچ‌های سیسکو منطقی‌تر به نظر برسد، اما تجربه پروژه‌های بزرگ ثابت کرده است که سرمایه‌گذاری روی لوازم جانبی پسیو شبکه، هوشمندانه‌ترین تصمیم اقتصادی و فنی در درازمدت است. دلیل این امر در مفهوم “چرخه عمر” (Lifecycle) و “هزینه‌های پنهان” (Hidden Costs) نهفته است.

۱. طول عمر و پایداری تکنولوژی: تجهیزات اکتیو مانند سرورها، فایروال‌ها و سوئیچ‌ها، دارای نرخ استهلاک تکنولوژیک بالایی هستند. معمولاً هر ۵ تا ۷ سال، یک نسل جدید از این تجهیزات وارد بازار می‌شود و سازمان‌ها ناچار به ارتقا هستند. اما زیرساخت پسیو (کابل‌کشی‌های درون دیوار، ترانکینگ‌ها، و پچ‌پنل‌های نصب شده در رک) برای عمری طولانی‌تر، معمولاً بین ۱۵ تا ۲۵ سال طراحی و نصب می‌شوند. زیرساختی که امروز اجرا می‌کنید، باید بتواند نیازهای پهنای باند و تکنولوژی‌های سه نسل آینده تجهیزات اکتیو را پاسخگو باشد. اگر امروز از کابل یا کیستون ضعیف استفاده کنید، در سال‌های آینده با گلوگاه شدید مواجه خواهید شد.

۲. هزینه سربار تعویض (Replacement Overhead): تعویض یک سوئیچ معیوب یا قدیمی، معمولاً فرآیندی ساده است: دستگاه قدیمی را از رک خارج کرده و دستگاه جدید را جایگزین می‌کنید (Plug & Play). اما تعویض زیرساخت پسیو معیوب، یک کابوس اجرایی است. تصور کنید کابل‌های شبکه که از داخل سقف کاذب، زیر کف‌های کاذب یا داخل دیوارهای داکت‌کشی شده عبور کرده‌اند، دچار قطعی یا افت کیفیت شوند. برای تعویض آن‌ها، نیاز به تخریب دیوار، باز کردن سقف، تعطیلی بخش‌هایی از اداره و صرف هزینه‌های گزاف نیروی انسانی است. هزینه تعویض کابل‌کشی معیوب، گاهی تا ۱۰ برابر هزینه نصب اولیه تمام می‌شود.

۳. اثر پروانه‌ای در عیب‌یابی: بیش از ۷۰ درصد مشکلات شبکه که منجر به قطعی یا کندی می‌شود، ریشه در لایه فیزیکی (پسیو) دارد. یک پچ‌کورد ارزان‌قیمت که کانکتور آن شل شده است، یا کیستونی که پین‌هایش اکسیده شده‌اند، می‌تواند ساعت‌ها وقت تیم IT را برای عیب‌یابی هدر دهد. لوازم جانبی پسیو باکیفیت و برندهای معتبر، دارای تست‌رپورت‌های کارخانه (Factory Test Reports) هستند و پایداری فیزیکی و شیمیایی مواد آن‌ها تضمین شده است، که این امر هزینه‌های نگهداری (Maintenance) را به شدت کاهش می‌دهد.

۴. مقیاس‌پذیری (Scalability): شبکه‌ای که بر پایه تجهیزات جانبی پسیو استاندارد بنا شده باشد، قابلیت گسترش دارد. وقتی شما از داکت و ترانکینگ با ظرفیت مناسب استفاده کرده‌اید و کابل‌ها را با لیبل‌گذاری دقیق در پچ‌پنل آرایش داده‌اید، اضافه کردن نودهای جدید یا تغییر چیدمان کاربران در کمترین زمان ممکن انجام می‌شود. در مقابل، استفاده از تجهیزات بی‌کیفیت و نصب غیراصولی، شبکه را به یک “کلاف سردرگم” تبدیل می‌کند که هر تغییری در آن ریسک قطعی کل سیستم را به همراه دارد.

بنابراین، هنگام بررسی قیمت و خرید لوازم جانبی پسیو ، نباید صرفاً به عدد نهایی فاکتور نگاه کرد. باید دید که آیا این تجهیزات توانایی عبور دادن تست‌های استاندارد مثل تست فلوک (Fluke Test) با هدروم (Headroom) مناسب را دارند یا خیر. خرید تجهیزات ارزان و بدون تاییدیه، در واقع پیش‌خریدِ مشکلات و هزینه‌های آینده است.

💡 نظر کارشناس (تجربه عملی): در پروژه‌های بسیاری دیده‌ایم که کارفرما برای کاهش هزینه‌ها، کابل Cat6 را با کیستون یا پچ‌کورد ارزان‌قیمت و بدون برند (No-Name) ترکیب کرده است. نتیجه؟ با اینکه کابل توانایی انتقال گیگابیتی را دارد، اما به دلیل ضعف در نقاط اتصال (کیستون و سوکت)، کل لینک در تست فلوک مردود می‌شود و شبکه با خطاهای CRC و افت سرعت شدید مواجه می‌گردد.

قانون طلایی: زنجیره شبکه به اندازه ضعیف‌ترین حلقه آن قدرت دارد. همیشه Category و سطح کیفی تمام اجزای پسیو (کابل، پچ‌کورد، کیستون و پچ‌پنل) را یکسان و از برندهای معتبر انتخاب کنید.

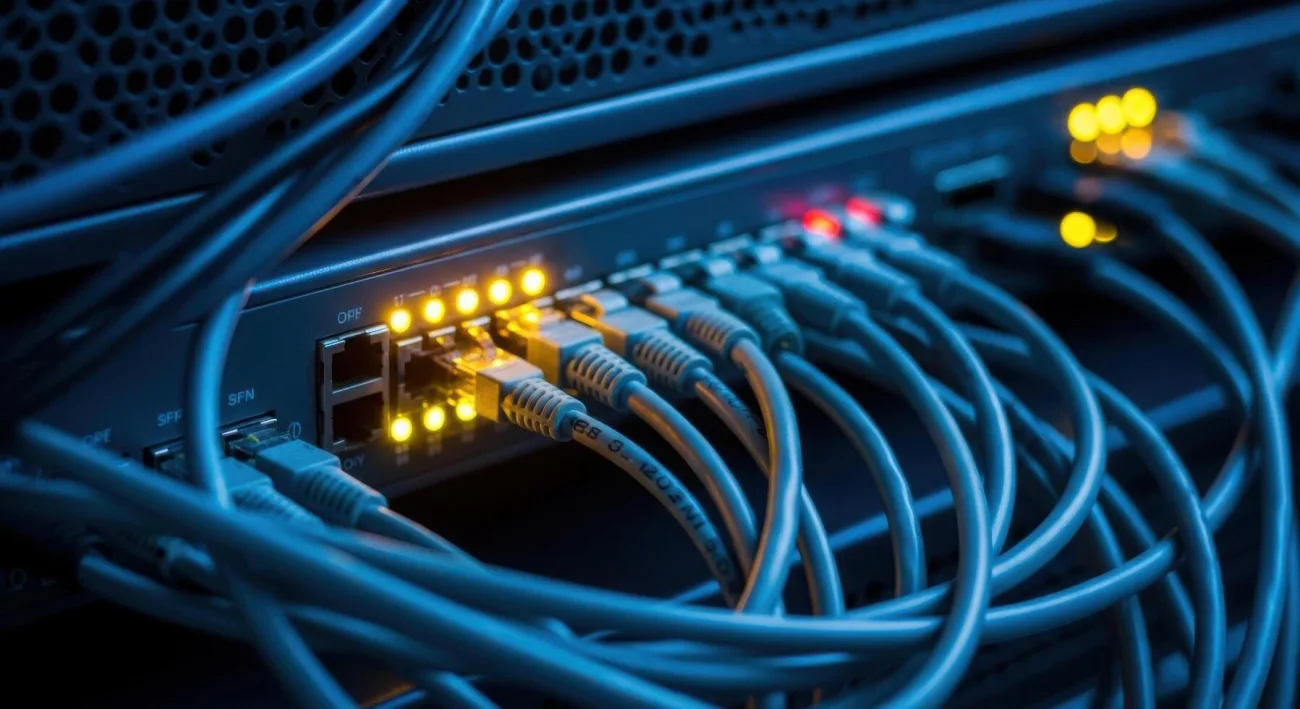

بخشهای حیاتی انتقال دیتا؛ انواع کابل شبکه

تمام داده‌ها، دستورات و اطلاعاتی که در کسری از ثانیه جابه‌جا می‌شوند، ماهیت فیزیکی خود را مدیون بسترهای انتقال مسی هستند. در دنیای پسیو، انتخاب کابل مناسب تنها خرید چند متر سیم نیست؛ بلکه انتخاب پهنای باند (Bandwidth)، سرعت انتقال (Throughput) و میزان مصونیت در برابر نویز برای ۱۰ تا ۱۵ سال آینده‌ی سازمان است.

کابل شبکه (Network Cable)؛ بررسی نسل‌ها (Cat6, Cat6a, Cat7)

تکنولوژی کابل شبکه بر اساس استاندارد TIA/EIA به دسته‌های مختلفی (Categories) تقسیم می‌شود که هر نسل نسبت به نسل قبلی، فرکانس بالاتر و نویزپذیری کمتری را ارائه می‌دهد. شناخت دقیق این نسل‌ها برای جلوگیری از “هزینه اضافی” یا “گلوگاه شدن شبکه” الزامی است.

• استاندارد Cat6 (رایج‌ترین انتخاب): در حال حاضر استاندارد طلایی برای شبکه‌های اداری و خانگی است. این کابل‌ها می‌توانند سرعت ۱ گیگابیت بر ثانیه را تا مسافت ۱۰۰ متر و ۱۰ گیگابیت را تا مسافت‌های کوتاه (زیر ۵۵ متر) پشتیبانی کنند. پهنای باند آن ۲۵۰ مگاهرتز است و وجود یک جداکننده پلاستیکی (Spline) در وسط زوج‌سیم‌ها، تداخل سیگنال (Crosstalk) را نسبت به نسل قدیمی Cat5e به شدت کاهش داده است.
• استاندارد Cat6a (آینده‌نگرانه و قدرتمند): حرف ‘a’ مخفف Augmented یا “تقویت شده” است. اگر در پروژه خود نیاز به سرعت ۱۰ گیگابیت واقعی در طول کامل ۱۰۰ متر دارید، Cat6a انتخاب شماست. با پهنای باند ۵۰۰ مگاهرتز، این کابل ضخیم‌تر است و تابیدگی زوج‌سیم‌های آن (Twist Rate) بیشتر است که مقاومت آن را در برابر نویزهای محیطی افزایش می‌دهد. برای دیتاسنترها و ستون فقرات (Backbone) بین طبقات، این حداقل استاندارد مورد قبول است.
• استاندارد Cat7 (مخصوص شرایط خاص): این کابل‌ها با پهنای باند ۶۰۰ مگاهرتز و ساختار تمام شیلد، برای محیط‌های صنعتی با نویز بسیار بالا یا دیتاسنترهای متراکم طراحی شده‌اند. نکته مهم اینجاست که برای بهره‌برداری کامل از Cat7، باید از کانکتورهای مخصوص (مثل GG45) استفاده کرد، هرچند اغلب با سوکت‌های RJ45 استفاده می‌شوند که عملاً پرفورمنس آن را به سطح Cat6a تنزل می‌دهد.

🔗 مشاهده قیمت و خرید انواع کابل شبکه (Cat6, Cat6a, SFTP, UTP)

ساختار کابل‌ها (UTP, SFTP, FFTP) و کاربرد هر کدام

جنس هادی کابل (که باید مس خالص یا CCC باشد نه آلومینیوم روکش مس یا CCA) تنها نیمی از ماجراست. نیم دیگر، نوع محافظت کابل در برابر تداخل الکترومغناطیسی (EMI) است.

1. کابل UTP (Unshielded Twisted Pair): رایج‌ترین نوع کابل که فاقد شیلد فلزی است. برای محیط‌های اداری تمیز (بدون نویز برق فشار قوی یا آسانسور) کاملاً مناسب، انعطاف‌پذیر و ارزان است.
2. کابل SFTP (Shielded Foiled Twisted Pair): در این ساختار، یک لایه فویل دور زوج‌سیم‌ها و یک شیلد بافته شده (Braided Shield) کلی دور تمام سیم‌ها وجود دارد. این زره فلزی دو کار انجام می‌دهد: جلوگیری از ورود نویز بیرونی به کابل و جلوگیری از خروج سیگنال کابل به بیرون. استفاده از این کابل در کنار کابل‌های برق، داخل سقف کاذب مشترک با تاسیسات و محیط‌های کارخانه الزامی است.
3. کابل FFTP (Foiled / Foiled Twisted Pair): در این نوع، هر زوج سیم به صورت جداگانه در فویل پیچیده شده و یک فویل کلی هم دور همه آن‌هاست. این ساختار “تداخل هم‌شنوایی” (NEXT) بین زوج‌ها را به حداقل می‌رساند و خالص‌ترین سیگنال را ارائه می‌دهد.

💡 نظر کارشناس (تجربه عملی): در پروژه‌هایی که کابل شبکه و برق ناچاراً از یک داکت عبور می‌کنند، قانون نانوشته‌ای داریم: “یا فاصله ۵ سانتی‌متری با دیوایدر را رعایت کن، یا حتماً از کابل SFTP استفاده کن.” استفاده از کابل UTP در کنار کابل برق فشار قوی، حتی اگر بهترین برند باشد، باعث القای نویز شده و سرعت شبکه را به صورت رندوم کاهش می‌دهد (Packet Loss). همچنین، حتماً شیلد کابل SFTP را از یک طرف به ارت (Ground) متصل کنید تا نویز تخلیه شود؛ در غیر این صورت، خود شیلد مثل آنتن عمل کرده و نویز را جذب می‌کند!

کابل کواکسیال (Coaxial Cable)؛ آیا هنوز کاربرد دارد؟

با ظهور دوربین‌های تحت شبکه (IP)، شاید تصور شود که کابل کواکسیال منسوخ شده است، اما این تصور اشتباه است. در بسیاری از پروژه‌های “لوازم جانبی پسیو شبکه”، همچنان کابل‌های ترکیبی (کواکسیال + برق) برای دوربین‌های مداربسته آنالوگ HD (مانند AHD, CVI, TVI) استفاده می‌شود. همچنین کواکسیال‌ها با امپدانس ۷۵ اهم (مانند RG59 و RG6) همچنان بهترین گزینه برای آنتن‌های مرکزی و انتقال سیگنال‌های رادیویی هستند.

مهم‌ترین فاکتور در خرید این کابل، تراکم شیلد (مثلاً ۹۶ رشته یا ۱۴۴ رشته) و جنس مغزی (مس بودن) است تا تصویر بدون نویز و برفک منتقل شود. برای مشاهده و کسب اطلاعات بیشتر به دسته بندی کابلهای کواکسیکال مراجعه فرمایید.

اتصالات و نقاط پایانی (Terminations)؛ تضمین سلامت سیگنال

یک قانون کلیدی در مهندسی شبکه وجود دارد: “کیفیت کل لینک، برابر است با کیفیت ضعیف‌ترین قطعه آن.” شما می‌توانید بهترین کابل لگراند یا نگزنس را بخرید، اما اگر در سربندی (Termination) و نقاط اتصال ضعیف عمل کنید، تمام هزینه شما هدر می‌رود. اتصالات جایی هستند که بیشترین میزان افت سیگنال (Insertion Loss) و بازگشت سیگنال (Return Loss) رخ می‌دهد.

پچ کورد (Patch Cord)؛ اتصال‌دهنده‌های کوتاه اما حساس

اغلب مشکلات قطعی شبکه کاربران نهایی، مربوط به پچ کورد است. پچ کوردها کابل‌های کوتاهی (معمولاً نیم تا ۲۰ متر) هستند که دو سر آن‌ها سوکت زده شده است. تفاوت اصلی پچ کورد استاندارد با کابل معمولی در “انعطاف‌پذیری” است. کابل‌های شبکه دیواری مفتولی (Solid) هستند و اگر زیاد خم و راست شوند می‌شکنند، اما پچ کوردها افشان (Stranded) هستند تا بتوانند حرکت و جابجایی را تحمل کنند.

چرا پچ‌کورد آماده بخریم؟ ساخت پچ کورد دستی توسط نصاب، یکی از بزرگترین اشتباهات در شبکه‌های گیگابیتی است. پچ‌کوردهای کارخانه‌ای (Factory Molded) دارای تزریق پلاستیک در محل اتصال کابل به سوکت هستند (Strain Relief) که از کشیده شدن سیم‌ها جلوگیری می‌کند. همچنین پین‌های آن‌ها با روکش طلا (معمولاً ۵۰ میکرون) پوشانده شده تا اکسیده نشوند. در تست فلوک چنل (Channel Test)، پچ‌کورد دستی معمولاً عامل اصلی شکست تست است.

🔗 اگر قصد خرید پچ کورد دارید به صفحه دسته بندی این محصول در فروشگاه سهاپیمان مراجعه کنید.

کیستون (Keystone)؛ قلب پریزهای شبکه

در سمت دیوار یا داخل ترانکینگ، کابل شبکه باید به یک کانکتور مادگی متصل شود که به آن کیستون می‌گویند. کیستون‌ها بر اساس زاویه نصب (۹۰ درجه یا ۱۸۰ درجه) و پهنای بدنه (باریک یا پهن) انتخاب می‌شوند تا در کادر و ماژول‌ها جا شوند. کیفیت کیستون مستقیماً بر پارامتر NEXT (تداخل نزدیک) اثر دارد. کیستون‌های باکیفیت دارای مدار چاپی (PCB) داخلی کوچکی هستند که امپدانس را تنظیم می‌کند.

همچنین مکانیزم قفل شدن سیم‌ها در کیستون (چه با ابزار پانچ و چه مدل‌های Tool-less) باید به گونه‌ای باشد که اتصال گازبند (Gas-tight) ایجاد کند تا رطوبت باعث زنگ‌زدگی محل اتصال مس نشود.

🔗 برای مشاهده قیمت و مدلهای کیستون به صفحه دسته بندی این محصول مراجعه کنید.

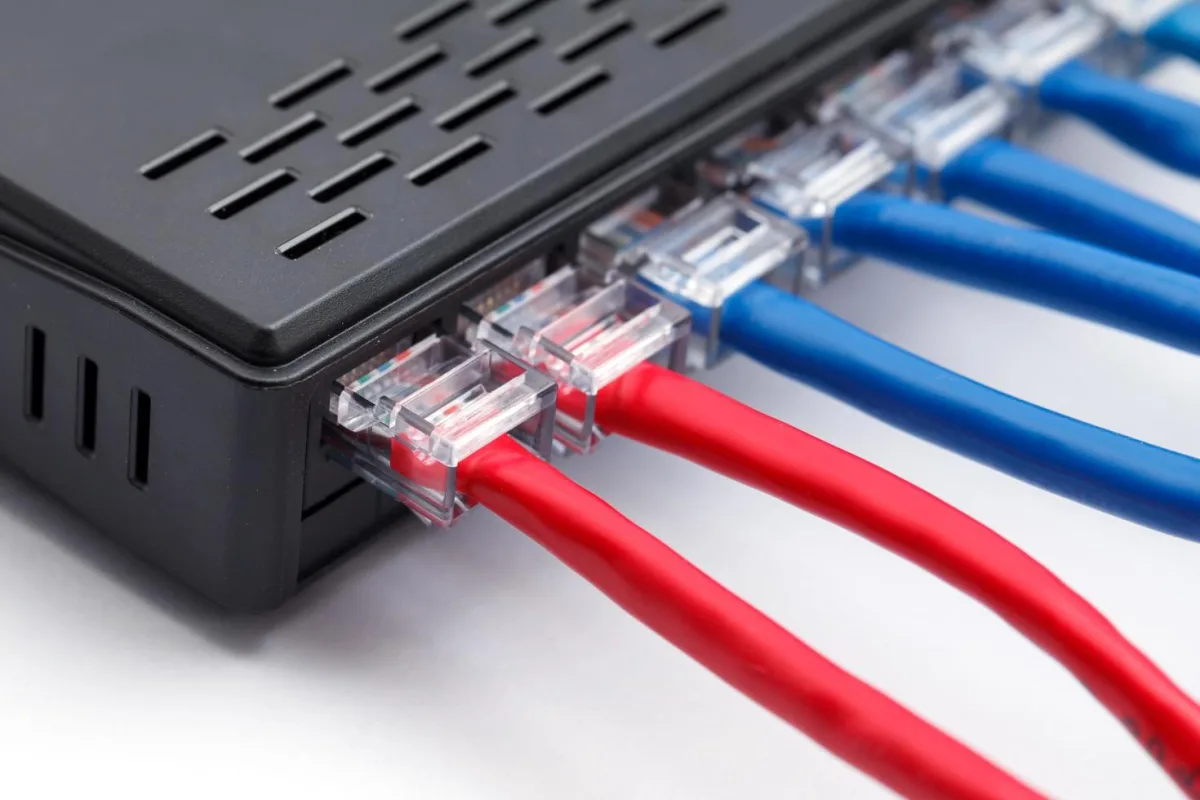

سوکت شبکه (Network Plug)؛ انواع شیلد دار و بدون شیلد

در انتهای کابل‌ها، قطعه‌ای کوچک اما حیاتی به نام سوکت شبکه (RJ45 Connector) قرار می‌گیرد. انتخاب سوکت اشتباه می‌تواند پروژه را نابود کند.

• سوکت شیلد دار (SFTP): دارای بدنه فلزی است و برای کابل‌های شیلد دار الزامی است تا زنجیره ارتینگ قطع نشود.
• سوکت بدون شیلد (UTP): بدنه پلاستیکی شفاف دارد. یک نکته فنی بسیار مهم در خرید سوکت، توجه به “قطر ورودی کابل” و “شاخه‌های پین” است. پین‌های سوکت مخصوص کابل مفتولی (Solid) دارای سه شاخه (3-Prong) هستند که در سیم فرو می‌روند، در حالی که سوکت‌های کابل افشان دو شاخه‌اند. استفاده جابجا از این‌ها باعث قطعی‌های مکرر در آینده می‌شود. همچنین برای کابل‌های ضخیم Cat6a و Cat7 باید از سوکت‌های دارای “شانه” (Guide Bar) استفاده کرد تا سیم‌ها به درستی هدایت شوند.

💡 نظر کارشناس (نکته طلایی): یکی از رایج‌ترین علل افت سرعت شبکه، “عدم تطابق امپدانس” است. هرگز کابل Cat6 را به کیستون یا پچ‌پنل Cat5e متصل نکنید. اگرچه فیزیکی به هم می‌خورند، اما سیستم با استاندارد پایین‌تر (Cat5e) کار خواهد کرد. همچنین در سربندی کیستون، “میزان تاب باز شده” (Untwist length) بسیار مهم است.

استاندارد می‌گوید نباید تاب زوج‌سیم‌ها را بیشتر از ۱۳ میلی‌متر باز کنید؛ باز کردن بیش از حد تاب سیم در نقطه اتصال، باعث نشت سیگنال و ایجاد نویز شدید می‌شود.

🔗 خرید آنلاین انواع سوکت در فروشگاه سهاپیمان.

محافظت و مدیریت مسیرهای کابلی (Cable Management)؛ شریان‌های امن و منظم شبکه

پس از انتخاب کابل و اتصالات مناسب، چالش بعدی نحوه انتقال و محافظت از این کابل‌ها در محیط فیزیکی است. رها کردن کابل‌ها به صورت آزاد نه تنها از نظر بصری غیرحرفه‌ای است، بلکه ریسک‌های امنیتی، قطعی فیزیکی و تداخلات الکترومغناطیسی را به شدت افزایش می‌دهد. سیستم‌های مدیریت کابل (Cable Management) در تجهیزات پسیو، وظیفه هدایت، محافظت و نظم‌دهی به این زیرساخت را بر عهده دارند. در ادامه سه راهکار اصلی برای این منظور را با جزئیات فنی بررسی می‌کنیم.

ترانکینگ (Trunking)؛ ماژولارترین راهکار سازمانی

اگر در محیط‌های اداری، بانک‌ها یا مراکزی هستید که نیاز به توسعه‌پذیری بالا و نصب همزمان پریزهای برق و شبکه دارید، استفاده از ترانکینگ بهترین و استانداردترین گزینه است. ترانکینگ‌ها کانال‌های روکاری هستند که برخلاف داکت‌های ساده، قابلیت نصب ماژول (کلید و پریز) را مستقیماً روی بدنه خود دارند.

ویژگی‌های فنی و ساختاری:

ترانکینگ‌ها معمولاً از جنس PVC یا UPVC مقاوم در برابر ضربه و اشتعال (Self-extinguishing) ساخته می‌شوند. یکی از مهم‌ترین ویژگی‌های فنی ترانک‌ها، قابلیت “پارتیشن‌بندی” (Partitioning) فضای داخلی آن‌هاست. این ویژگی به نصاب اجازه می‌دهد تا کابل‌های برق (Power) را از کابل‌های دیتا (Data) جدا کند. عبور همزمان کابل برق و شبکه در کنار هم بدون جداکننده فیزیکی، باعث ایجاد نویز الکترومغناطیسی روی کابل شبکه و افت کیفیت سیگنال می‌شود؛ پارتیشن‌های ترانک این مشکل را به کلی حل می‌کنند.

متعلقات ضروری:

یک سیستم ترانکینگ کامل فقط شامل شاخه‌های اصلی نیست؛ بلکه برای حفظ زیبایی و استاندارد خم کابل (Bend Radius) در گوشه‌ها، باید از متعلقاتی نظیر “زاویه داخلی”، “زاویه خارجی”، “زاویه تخت”، “مسدودکننده” (End Cap) و “درزگیر” استفاده شود. عدم استفاده از زوایای استاندارد و خم کردن دستی ترانک، باعث شکستگی کابل در درازمدت می‌شود.

برای مشاهده ابعاد مختلف (مانند 50101 یا 5080) و خرید این تجهیزات، می‌توانید به بخش فروشگاه ترانکینگ و متعلقات مراجعه کنید.

داکت شبکه (Duct)؛ راهکاری ساده برای انشعابات فرعی

در بسیاری از نقاط شبکه، حجم کابل‌ها کم است یا نیازی به نصب پریز روی مسیر عبور کابل نیست. در این شرایط، استفاده از داکت شبکه اقتصادی‌ترین و منطقی‌ترین راهکار است. داکت‌ها کانال‌های پلاستیکی درب‌داری هستند که صرفاً وظیفه محافظت فیزیکی و پنهان‌سازی کابل را بر عهده دارند.

تفاوت کلیدی داکت و ترانک:

بسیاری از کاربران داکت و ترانک را اشتباه می‌گیرند. تفاوت اصلی در دو مورد است:

1. ماژولاریتی: روی داکت نمی‌توانید پریز شبکه یا برق نصب کنید (مگر با باکس‌های روکار جداگانه که زیبایی کار را کم می‌کند).
2. ابعاد و مقاومت: داکت‌ها معمولاً سایزهای کوچکتری دارند و مقاومت فیزیکی آن‌ها نسبت به ترانک کمتر است.

انواع داکت بر اساس کاربرد:

• داکت ساده (دیواری): پرکاربردترین نوع برای مصارف عمومی.
• داکت کف خواب (زمینی): دارای طراحی نیم‌دایره‌ای و محدب است تا هنگام راه رفتن افراد روی آن، پا گیر نکند و نشکند. این مدل برای محیط‌های Open Office که کابل باید از کف عبور کند عالی است.
• داکت شیاردار: معمولاً در تابلوهای برق و رک‌ها استفاده می‌شود تا کابل‌ها بتوانند از شیارهای کناری خارج شوند.

نکته مهم در خرید داکت، توجه به کیفیت “قفل درب” است. داکت‌های بی‌کیفیت پس از مدتی که حجم کابل به درب فشار می‌آورد، باز می‌شوند. برای بررسی مدل‌های باکیفیت و چسب‌دار، لیست قیمت انواع داکت شبکه را بررسی کنید.

سینی کابل (Cable Tray)؛ ستون فقرات در پروژه‌های صنعتی

زمانی که صحبت از حجم انبوهی از کابل‌ها (مثلاً صدها رشته کابل در دیتاسنترها، کارخانجات یا سقف‌های کاذب ادارات بزرگ) باشد، داکت و ترانک پاسخگو نیستند. در اینجا سینی کابل وارد عمل می‌شود. سینی کابل، سیستم حمایتی فلزی است که معمولاً به صورت معلق از سقف یا زیر کف کاذب نصب می‌شود.

مشخصات فنی حیاتی:

• جنس بدنه (Gavanization): سینی‌ها معمولاً از ورق گالوانیزه ساخته می‌شوند. برای محیط‌های داخلی از “گالوانیزه سرد” و برای محیط‌های مرطوب و بیرونی حتماً باید از “گالوانیزه گرم” (Hot Dip Galvanized) استفاده شود تا در برابر زنگ‌زدگی مقاوم باشند.
• تهویه هوا (Ventilation): کابل‌های شبکه (به‌ویژه اگر در کنار کابل‌های برق PoE باشند) گرمای اندکی تولید می‌کنند. سوراخ‌های موجود در کف سینی کابل (Punching) باعث گردش هوا شده و از گرم شدن بیش از حد کابل‌ها که منجر به افزایش مقاومت و افت سیگنال می‌شود، جلوگیری می‌کند.

سینی کابل نیازمند اتصالات خاصی مثل “زانو”، “سه راهی” و “رابط” است تا مسیردهی کابل بدون آسیب دیدن روکش آن انجام شود. برای تهیه ملزومات صنعتی، به دسته سینی کابل و متعلقات فلزی مراجعه نمایید.

💡 تجربه عملی و نظر کارشناس (Fill Ratio):

یکی از بزرگترین اشتباهات در پروژه‌های پسیو، پر کردن ۱۰۰٪ فضای داکت یا ترانک است. طبق استاندارد TIA، شما باید قانون ۶۰/۴۰ را رعایت کنید؛ یعنی حداکثر ۴۰ تا ۶۰ درصد فضای داکت یا ترانک با کابل پر شود.

چرا؟

1. کابل‌های شبکه نباید تحت فشار فیزیکی باشند (فشار باعث تغییر هندسه زوج‌سیم‌ها و ایجاد نویز Cross-talk می‌شود).
2. فضای خالی برای گردش هوا و خنک‌سازی کابل‌های PoE ضروری است.
3. همیشه باید فضایی برای توسعه آینده (Future Expansion) و اضافه کردن کابل‌های جدید باقی بگذارید.

جدول مقایسه‌ای جامع لوازم جانبی پسیو؛ کدام مسیر برای پروژه شما مناسب‌تر است؟

انتخاب بین داکت، ترانک و سینی کابل همیشه چالش‌برانگیز است. این جدول به شما کمک می‌کند تا بر اساس نیاز پروژه، بودجه و محیط نصب، بهترین تصمیم را بگیرید.

راهنمای عملی نصب و آرایش لوازم جانبی پسیو؛ از نقشه تا تست نهایی

💡 نکته طلایی:

در هنگام نصب کیستون یا پچ پنل، حتماً از ابزار پانچ (Punch Down Tool) استاندارد و تیز استفاده کنید. ابزارهای کند یا غیر استاندارد، باعث اتصال ناقص تیغه با سیم مسی شده و در آینده باعث قطعی‌های لحظه‌ای (Flapping) در شبکه می‌شود که عیب‌یابی آن بسیار دشوار است.

۵ اشتباه رایج که سرعت شبکه شما را نابود می‌کند

بسیاری از مدیران شبکه تصور می‌کنند با خرید گران‌ترین تجهیزات، پرسرعت‌ترین شبکه را خواهند داشت. اما تجربه نشان داده است که “نحوه اجرا” و “جزئیات ریز” تاثیر بیشتری بر خروجی نهایی دارند. در اینجا ۵ قاتل خاموش سرعت شبکه را که اغلب نادیده گرفته می‌شوند، بررسی می‌کنیم.

۱. استفاده از پچ‌کوردهای دستی (Handmade) به جای کارخانه‌ای

یکی از بزرگترین اشتباهات برای صرفه‌جویی در هزینه، ساخت پچ کورد به صورت دستی توسط نصاب است.

• چرا اشتباه است؟ پچ‌کوردهای کارخانه‌ای (Molded) توسط دستگاه تزریق می‌شوند و اتصال پین‌ها به سیم در محیط خلاء و با فشار استاندارد انجام می‌شود که مانع اکسید شدن می‌شود. پچ‌کوردهای دستی هرگز نمی‌توانند استانداردهای تست فلوک (به‌ویژه پارامتر Return Loss) را پاس کنند و به مرور زمان باعث قطع و وصل شدن (Flapping) لینک می‌شوند. همیشه از پچ‌کوردهای اورجینال و تست‌شده استفاده کنید.

۲. عدم رعایت “زنجیره استاندارد” (Category Mismatch)

قانون طلایی شبکه می‌گوید: “سرعت شبکه شما برابر است با سرعت ضعیف‌ترین قطعه در مسیر.”

• مثال: اگر شما هزینه زیادی برای خرید کابل Cat7 انجام دهید اما آن را به یک کیستون مدل Cat5e متصل کنید، کل سرعت خط شما به Cat5e (یعنی 1Gbps) محدود می‌شود. تمام اجزای پسیو (کابل، پچ‌پنل، کیستون و پچ‌کورد) باید از یک Category واحد (مثلاً همه Cat6a) باشند.

۳. سفت کردن بیش از حد بست‌های کمربندی (Zip Ties)

هنگام مرتب‌سازی کابل‌ها در رک یا سینی کابل، بسیاری از نصابان بست‌های کمربندی را آنقدر محکم می‌کشند که روکش کابل فشرده می‌شود.

• تاثیر فنی: این کار هندسه زوج‌سیم‌های بهم تابیده داخل کابل را تغییر می‌دهد و باعث افزایش نویز هم‌شنوایی (Crosstalk) در نقطه فشار می‌شود. استفاده از بست‌های پارچه‌ای (Velcro) راهکار حرفه‌ای‌تری است.

۴. استفاده از کابل‌های CCA در شبکه PoE

کابل‌های CCA (آلومینیوم با روکش مس) ارزان‌تر از کابل‌های تمام مس (CCC) هستند.

• خطر: اگر از سوئیچ‌های PoE (که برق را روی کابل می‌فرستند) استفاده می‌کنید، هرگز سراغ CCA نروید. مقاومت الکتریکی آلومینیوم بالاتر است و باعث گرم شدن کابل، ذوب شدن سوکت و حتی آتش‌سوزی در داکت‌ها می‌شود. برای خرید کابل‌های تمام مس استاندارد، حتماً مشخصات فنی در بخش کابل شبکه را چک کنید.

۵. نادیده گرفتن سیستم ارتینگ (Earthing)

اگر از کابل‌های شیلددار (SFTP) و تجهیزات فلزی استفاده می‌کنید اما سیستم ارتینگ ساختمان یا رک متصل نیست، در واقع یک آنتن بزرگ برای جذب نویز درست کرده‌اید! شیلد کابل باید نویز را جذب کرده و به زمین منتقل کند؛ بدون ارت، این نویز در کابل حبس شده و عملکرد را بدتر از کابل بدون شیلد می‌کند.

سوالات متداول در مورد لوازم جانبی پسیو شبکه

در این بخش به سوالات پرتکرار شما که شاید در متن اصلی به آن‌ها پاسخ داده نشده باشد، می‌پردازیم.

نتیجه‌گیری و مسیر بعدی؛ زیرساخت را یک‌بار برای همیشه بسازید

لوازم جانبی پسیو شبکه، حکم فونداسیون یک ساختمان را دارند. شاید مانند سرورها و سوئیچ‌ها پر زرق‌وبرق نباشند، اما اگر این زیرساخت ضعیف باشد، گران‌ترین تجهیزات اکتیو نیز کارایی نخواهند داشت. تعویض کابل‌های داخل دیوار یا ترانکینگ‌های نصب شده، هزینه‌ای چندین برابر نصب اولیه دارد. بنابراین، منطق حکم می‌کند که در این بخش “کیفیت” را فدای “قیمت پایین” نکنید.

ما در سهاپیمان با درک حساسیت این موضوع، مجموعه‌ای از برترین برندهای جهانی و تجهیزات استاندارد را گردآوری کرده‌ایم. اگر قصد دارید شبکه‌ای پایدار، پرسرعت و بدون قطعی داشته باشید، همین حالا از دسته‌بندی‌های تخصصی ما دیدن کنید.

🔗 مشاهده و خرید لوازم جانبی پسیو شبکه با ضمانت اصالت
