راهنمای جامع محصولات پسیو شبکه: از انتخاب رک تا مدیریت کابل‌ها (صفر تا صد)

آیا تا به حال با انبوهی از کابل‌های درهم‌تنیده، تجهیزات شبکه‌ای که روی هم تلنبار شده‌اند و سردرگمی برای پیدا کردن یک پورت خاص مواجه شده‌اید؟ در دنیای امروز که هر کسب‌وکاری برای بقا و رشد به یک زیرساخت دیجیتال پایدار وابسته است، این بی‌نظمی نه تنها ظاهر ناخوشایندی دارد، بلکه می‌تواند منجر به قطعی‌های پرهزینه، کاهش راندمان و کابوس‌های مدیریتی شود. چالش اصلی، ایجاد یک ساختار فیزیکی منظم، امن و کارآمد برای نگهداری از تجهیزات حیاتی شبکه است. این مقاله، راهنمای نهایی و قطعی شما برای غلبه بر این چالش است و به شما نشان می‌دهد چگونه با انتخاب صحیح محصولات پسیو شبکه، زیرساختی حرفه‌ای و مقیاس‌پذیر بسازید.

اگر نیاز به کسب اطلاعات بیشتر در مورد ساختار کلی شبکه دارید به مقاله راهنمای جامع تجهیزات شبکه مراجعه فرمایید.

چرا سازماندهی تجهیزات شبکه یک ضرورت است، نه یک انتخاب؟

قبل از ورود به دنیای رک‌ها و پچ پنل‌ها، بیایید یک قدم به عقب برگردیم. چرا اصلاً باید برای سازماندهی فیزیکی شبکه وقت و هزینه صرف کنیم؟

• افزایش طول عمر تجهیزات: گرمای بیش از حد، دشمن شماره یک قطعات الکترونیکی است. تجهیزاتی که به صورت غیراصولی روی هم قرار می‌گیرند، جریان هوای مناسبی ندارند و دچار افزایش دما می‌شوند که این امر طول عمر مفید آن‌ها را به شدت کاهش می‌دهد.
• عیب‌یابی و نگهداری آسان: تصور کنید یکی از سرورها یا سوئیچ‌ها دچار مشکل شده است. در یک شبکه منظم، تکنسین می‌تواند در عرض چند دقیقه تجهیز مورد نظر را شناسایی، کابل‌های متصل به آن را ردیابی و مشکل را برطرف کند. در یک شبکه نامنظم، همین فرآیند می‌تواند ساعت‌ها طول بکشد.
• امنیت فیزیکی: تجهیزات شبکه، دارایی‌های ارزشمند یک سازمان هستند. قرار دادن آن‌ها در یک محفظه قفل‌دار (رک) از دسترسی‌های غیرمجاز و سرقت‌های فیزیکی جلوگیری می‌کند.
• مقیاس‌پذیری و توسعه‌پذیری: یک زیرساخت منظم به شما اجازه می‌دهد تا در آینده به راحتی تجهیزات جدیدی را به شبکه خود اضافه کنید، بدون آنکه نیاز به بازآرایی کل سیستم داشته باشید.

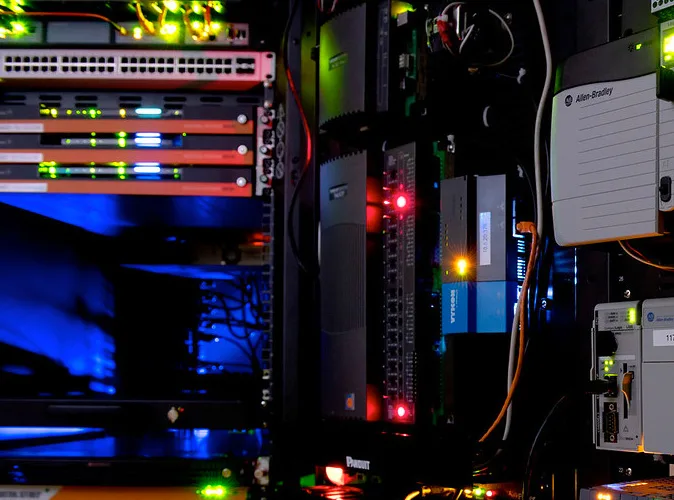

رک شبکه (Network Rack): مرکز فرماندهی تجهیزات شما

رک، اسکلت اصلی زیرساخت فیزیکی شبکه شماست. این قفسه فلزی استاندارد، محلی برای نصب و نگهداری امن انواع تجهیزات شبکه مانند سرورها، سوئیچ‌ها، روترها، پچ پنل‌ها و دستگاه‌های ذخیره‌سازی (DVR/NVR) است. انتخاب نوع رک به نیاز، فضا و بودجه شما بستگی دارد.

رک ایستاده (Floor-Standing Rack): راه‌حلی برای شبکه‌های بزرگ و مراکز داده

اگر با تعداد زیادی تجهیزات سر و کار دارید یا قصد راه‌اندازی یک اتاق سرور یا مرکز داده کوچک را دارید، رک ایستاده بهترین گزینه است. این رک‌ها مستقیماً روی زمین قرار می‌گیرند و به لطف عمق و ارتفاع بیشتر، فضای کافی برای نصب انواع سرورها، UPS های بزرگ و سایر تجهیزات سنگین را فراهم می‌کنند.

• مزایا:
  • ظرفیت و فضای داخلی بسیار بالا
  • تهویه و گردش هوای بهتر به دلیل ابعاد بزرگ‌تر
  • قابلیت نصب تجهیزات سنگین و عمیق
  • ایده‌آل برای مدیریت حجم بالای کابل
• معایب:
  • اشغال فضای فیزیکی زیاد
  • قیمت بالاتر نسبت به مدل‌های دیواری

رک دیواری (Wall-Mount Rack): گزینه‌ای هوشمندانه برای فضاهای محدود

برای دفاتر کوچک، فروشگاه‌ها، یا شبکه‌های خانگی پیشرفته که تعداد تجهیزات محدود است و فضا یک چالش محسوب می‌شود، رک دیواری یک انتخاب عالی است. این رک‌ها روی دیوار نصب می‌شوند و فضای کف را اشغال نمی‌کنند.

• مزایا:
  • صرفه‌جویی فوق‌العاده در فضا
  • هزینه اولیه کمتر
  • نصب سریع و آسان
  • ایده‌آل برای شبکه‌های توزیع شده در نقاط مختلف یک ساختمان
• معایب:
  • ظرفیت و عمق محدود
  • تحمل وزن کمتر نسبت به رک‌های ایستاده

انواع رک‌های تخصصی برای نیازهای ویژه

علاوه بر دو دسته اصلی بالا، رک‌های دیگری نیز برای کاربردهای خاص طراحی شده‌اند:

پچ پنل (Patch Panel): هنر مدیریت و انعطاف‌پذیری کابل‌ها

یکی از اشتباهات رایج در شبکه‌های کوچک، اتصال مستقیم کابل‌های شبکه از پریزها به سوئیچ است. این کار در کوتاه‌مدت ساده به نظر می‌رسد، اما در بلندمدت باعث فرسودگی پورت‌های گران‌قیمت سوئیچ و ایجاد بی‌نظمی می‌شود. پچ پنل یک راه‌حل حرفه‌ای برای این مشکل است.

پچ پنل در واقع یک قطعه سخت‌افزاری با تعداد زیادی پورت است که به عنوان یک تابلوی اتصال عمل می‌کند. تمام کابل‌هایی که از نقاط مختلف ساختمان (پریزهای شبکه) می‌آیند، به پشت پچ پنل متصل ( پانچ) می‌شوند. سپس با استفاده از کابل‌های کوتاه به نام پچ کورد (Patch Cord)، ارتباط بین پورت‌های پچ پنل و پورت‌های سوئیچ برقرار می‌شود.

چرا استفاده از پچ پنل ضروری است؟

• مدیریت متمرکز: تمام کابل‌های ورودی به شبکه در یک نقطه جمع‌آوری و شماره‌گذاری می‌شوند.
• افزایش طول عمر سوئیچ: فشار فیزیکی ناشی از قطع و وصل مکرر کابل، به جای پورت‌های حساس سوئیچ، به پچ پنل وارد می‌شود.
• انعطاف‌پذیری بالا: برای تغییر اتصال یک کاربر از یک پورت سوئیچ به پورت دیگر، کافی است یک پچ کورد کوتاه را جابجا کنید، نه یک کابل بلند که از داخل دیوار عبور کرده است.
• عیب‌یابی سریع: با داشتن یک نقشه کابلی منظم، پیدا کردن مسیر یک کابل خاص بسیار ساده خواهد بود.

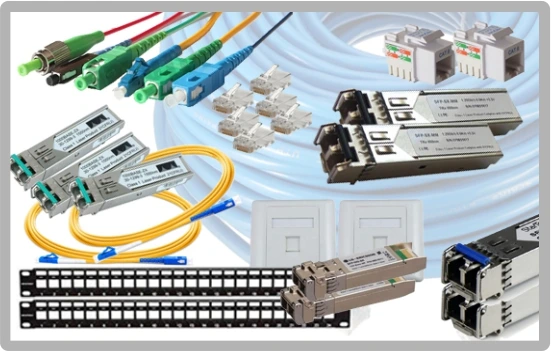

لوازم جانبی پسیو شبکه: چگونه تجهیزات را به صورت اصولی در رک نصب کنیم؟

نصب صحیح تجهیزات در رک، فرآیندی است که با کمی دقت و به کمک لوازم جانبی مناسب می‌توانید به راحتی آن را انجام دهید.

1. گام اول: برنامه‌ریزی و چیدمان:
   • ابتدا لیستی از تمام تجهیزاتی که قرار است داخل رک نصب شوند تهیه کنید.
   • قانون طلایی: سنگین‌ترین تجهیزات مانند UPS و سرورها را در پایین‌ترین طبقات رک نصب کنید تا مرکز ثقل رک پایین بیاید و پایداری آن حفظ شود.
   • تجهیزاتی که گرمای زیادی تولید می‌کنند (مانند سوئیچ‌های PoE) را با فاصله از یکدیگر نصب کنید و فضای کافی برای گردش هوا در نظر بگیرید.
2. گام دوم: نصب تجهیزات ثابت:
   • با استفاده از پیچ و مهره رک، تجهیزات را به ریل‌های عمودی رک محکم کنید. هر یونیت (U) در رک، معادل ۱.۷۵ اینچ (۴۴.۴۵ میلی‌متر) است.
   • برای تجهیزات سنگین‌تر، از سینی ثابت یا سینی متحرک استفاده کنید. سینی متحرک به شما اجازه می‌دهد تا سرور را برای تعمیرات به راحتی بیرون بکشید.
3. گام سوم: نصب پچ پنل و سوئیچ:
   • بهترین محل برای نصب پچ پنل، نزدیک به سوئیچ است تا طول پچ کوردها کوتاه و مدیریت آن‌ها آسان باشد. معمولاً یک پچ پنل در بالا و یک سوئیچ دقیقاً زیر آن نصب می‌شود.

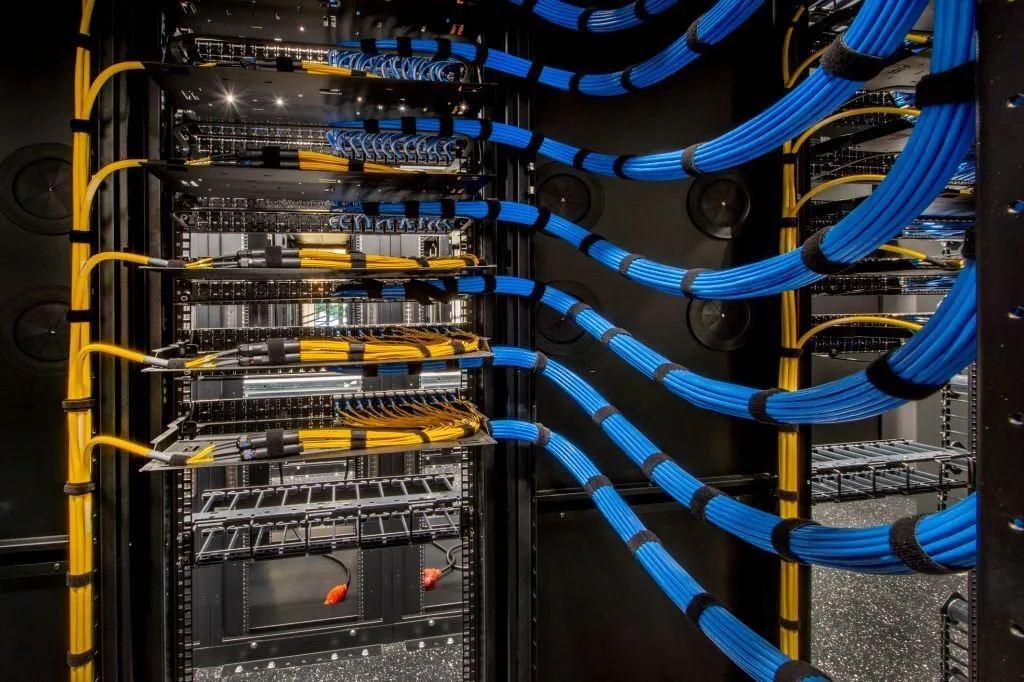

4. گام چهارم: مدیریت کابل‌ها:
   • از نگهدارنده کابل (Cable Manager) برای هدایت و مرتب‌سازی پچ کوردها استفاده کنید. این کار نه تنها ظاهر حرفه‌ای به رک شما می‌دهد، بلکه از خم شدن بیش از حد کابل‌ها و آسیب دیدن آن‌ها جلوگیری می‌کند.
   • فضاهای خالی بین تجهیزات را با بلنک پنل (Blank Panel) بپوشانید. این کار به هدایت صحیح جریان هوای سرد از جلو به عقب رک کمک شایانی می‌کند.
5. گام پنجم: راه‌اندازی برق و تهویه:
   • از پاور ماژول (PDU) برای توزیع برق به صورت منظم بین تمام تجهیزات استفاده کنید.
   • برای کنترل دما، نصب فن یونیت و ترموستات را فراموش نکنید. ترموستات به فن‌ها فرمان می‌دهد تا فقط در صورت بالا رفتن دما از حد معین، روشن شوند که این امر باعث صرفه‌جویی در مصرف انرژی می‌شود.

کدام تجهیزات برای راه‌اندازی یک شبکه استاندارد ضروری است؟

اکنون که با اجزای مختلف آشنا شدید، بیایید ببینیم برای ساخت یک زیرساخت پایه به چه محصولاتی نیاز دارید. این بخش، پل ارتباطی بین دانش تئوری و انتخاب محصولات کاربردی است.

• یک: انتخاب بدنه اصلی (رک):
  • بر اساس فضا و تعداد تجهیزات خود، بین رک‌های دیواری (برای فضاهای کوچک) و رک‌های ایستاده (برای شبکه‌های بزرگ‌تر) یکی را انتخاب کنید. اگر کاربری خاصی مد نظر دارید، رک‌های تخصصی مانند رک DVR را بررسی نمایید.
• دو: ایجاد نقطه اتصال مرکزی (پچ پنل):
  • برای مدیریت اصولی کابل‌ها و محافظت از پورت‌های سوئیچ، خرید یک پچ پنل باکیفیت متناسب با تعداد پورت‌های شبکه شما ضروری است.
• سه: تجهیزات تکمیلی (لوازم جانبی):
  • این موارد شاید کوچک به نظر برسند، اما تفاوت بین یک شبکه آماتور و یک شبکه حرفه‌ای را رقم می‌زنند. مهم‌ترین لوازم جانبی رک عبارتند از:
    • پاور ماژول: برای توزیع برق مطمئن.
    • سینی ثابت یا متحرک: برای نگهداری تجهیزاتی که قابل نصب مستقیم روی ریل نیستند.
    • فن و ترموستات: برای کنترل دمای داخل رک.
    • نگهدارنده کابل و بلنک پنل: برای مدیریت کابل و بهینه‌سازی جریان هوا.

نتیجه‌گیری: سرمایه‌گذاری در نظم، تضمین‌کننده پایداری

راه‌اندازی یک زیرساخت شبکه فیزیکی کارآمد، چیزی فراتر از خرید چند قطعه تجهیزات است؛ این یک سرمایه‌گذاری هوشمندانه در پایداری، امنیت و آینده کسب‌وکار شماست. با انتخاب صحیح رک، استفاده اصولی از پچ پنل و به‌کارگیری لوازم جانبی مناسب، شما یک ساختار منظم و مقیاس‌پذیر ایجاد می‌کنید که فرآیندهای نگهداری و عیب‌یابی را به مراتب ساده‌تر و سریع‌تر می‌سازد. دانشی که در این راهنمای محصولات پسیو شبکه به دست آوردید، اکنون نقطه شروع شما برای ساخت یک شبکه حرفه‌ای است.
