رک مانیتورینگ مایل: راهنمای جامع و تخصصی طراحی ارگونومیک برای اتاق‌های کنترل

دستیابی به تسلط کامل تصویری و نظارتی در اتاق‌های فرمان و مراکز مانیتورینگ، نیازمند ابزارهایی است که فراتر از یک محفظه ساده برای نگهداری تجهیزات عمل کنند. برخلاف رک‌های ایستاده سنتی که صرفاً بر تراکم تجهیزات تمرکز دارند، رک مانیتورینگ مایل با هدف بهینه‌سازی تعامل انسان و ماشین طراحی شده است.

برای درک بهتر جایگاه این تجهیزات در زیرساخت‌های حرفه‌ای، ابتدا باید با مفاهیم تجهیزات پسیو شبکه آشنا بود تا بتوان چیدمانی استاندارد و مهندسی‌شده را پیاده‌سازی کرد. این مقاله به عنوان مرجع نهایی، شما را در انتخاب و خرید بهترین مدلهای رک مانیتورینگ مایل یاری می‌دهد تا چالش‌های مربوط به خستگی اپراتور و عدم دسترسی سریع به پنل‌های کنترلی را به طور کامل مرتفع سازید.

بررسی ماهیت و معماری رک مانیتورینگ مایل

برای درک بهتر تفاوت‌های ساختاری، مطالعه مقاله تفاوت رک مانیتورینگ مایل با رک ایستاده شبکه: کدام را انتخاب کنیم؟ پیشنهاد می‌شود.

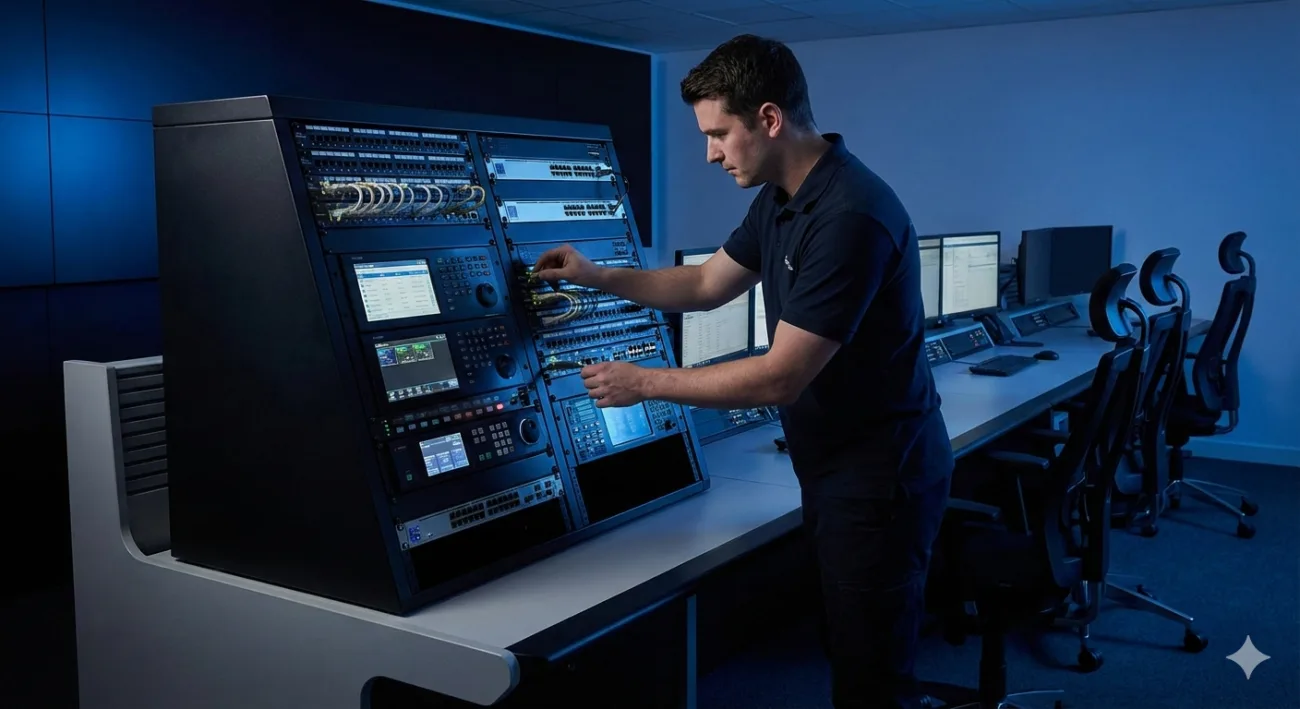

رک مانیتورینگ مایل که در اصطلاح فنی به آن Slanted Monitoring Rack گفته می‌شود، نوعی از محفظه‌های فلزی استاندارد است که بخش جلویی یا کل بدنه آن با زاویه‌ای مشخص (معمولاً بین ۱۵ تا ۳۰ درجه) نسبت به خط عمود طراحی شده است. این معماری خاص بر پایه اصول ارگونومی (Ergonomics) بنا شده تا نمایشگرها، پنل‌های سوئیچینگ و دستگا‌ه‌های کنترل مرکزی در بهترین زاویه دید و در دسترس‌ترین حالت ممکن برای اپراتور قرار گیرند. در طراحی بدنه این رک‌ها از ورق‌های فولادی با ضخامت بالا استفاده می‌شود تا در برابر وزن سنگین تجهیزاتی مانند مانیتورهای صنعتی و کنسول‌های کنترل، پایداری خود را حفظ کنند.

تعریف فنی ساختار زاویه‌دار (Slanted Design) و تاثیر آن بر کاربری

ساختار Slanted Design در این نوع رک‌ها صرفاً یک انتخاب زیبایی‌شناختی نیست، بلکه یک ضرورت مهندسی برای محیط‌هایی است که در آن اپراتور باید به صورت مداوم چندین نمایشگر یا کنسول را تحت نظر داشته باشد. هنگامی که تجهیزات در یک رک کاملاً عمودی نصب می‌شوند، اپراتور برای مشاهده بخش‌های بالایی یا پایینی مجبور به تغییر مداوم زاویه گردن و کمر است که در درازمدت منجر به آسیب‌های اسکلتی-عضلانی می‌شود.

در رک مانیتورینگ مایل، زاویه ایجاد شده باعث می‌شود که سطح تمامی تجهیزات نصب شده با خط دید اپراتور (Line of Sight) همراستا شود. این موضوع نه تنها سرعت واکنش اپراتور در لحظات حساس را افزایش می‌دهد، بلکه انعکاس نورهای محیطی روی صفحات نمایش را به حداقل رسانده و وضوح تصویری بالاتری را در محیط‌های پرنور فراهم می‌کند.

بررسی استانداردهای جهانی ابعاد (عرض ۱۹ اینچ و مفهوم یونیت در فضای مایل)

تمامی مدل‌های استاندارد رک مانیتورینگ مایل از استاندارد ۱۹ اینچ (19-inch rack) پیروی می‌کنند. این یعنی عرض مفید داخلی بین ریل‌ها دقیقاً ۴۸۲.۶ میلی‌متر است که امکان نصب تمامی تجهیزات رکمونت (Rackmount) از برندهای مختلف را فراهم می‌آورد. واحد اندازه‌گیری ارتفاع در این رک‌ها نیز یونیت (Unit) است که با حرف اختصاری U یا RU نشان داده می‌شود و معادل ۱.۷۵ اینچ یا ۴۴.۴۵ میلی‌متر است.

نکته حائز اهمیت در معماری مایل، محاسبه عمق مفید است؛ به دلیل زاویه‌دار بودن ریل‌ها، عمق در دسترس در قسمت بالایی و پایینی هر یونیت متفاوت است. بنابراین در هنگام چیدمان، باید دقت داشت که تجهیزات با عمق زیاد (مانند سرورهای سنگین یا دستگاه‌های NVR عمق بالا) در بخش‌هایی قرار گیرند که بیشترین فضا را دارند تا از برخورد کابل‌ها با بدنه پشتی جلوگیری شود.

برای بررسی مشخصات فنی انواع رک مانیتورینگ مایل و انتخاب ابعاد متناسب با پروژه خود، می‌توانید از بخش محصولات سهاپیمان دیدن کنید.

💡 نظر کارشناس: > در هنگام خرید رک مانیتورینگ مایل، همیشه به “عمق مفید زاویه‌دار” دقت کنید. بسیاری از خریداران تنها به تعداد یونیت توجه می‌کنند، اما به دلیل شیب ریل‌ها، ممکن است انتهای یک دستگاه بلند با بدنه پشتی رک برخورد کند. پیشنهاد می‌شود برای تجهیزات عمیق، از مدل‌هایی با درب پشتی بازشو استفاده کنید تا فضای مانور بیشتری برای کابل‌کشی داشته باشید.

کاربردهای تخصصی رک‌های مایل در صنایع مختلف

پیش از بررسی کاربردها، مطالعه مقاله اصول کابل‌کشی و آرایش رک در اتاق‌های کنترل امنیتی برای پیاده‌سازی بهینه توصیه می‌شود.

رک مانیتورینگ مایل به دلیل انطابق‌پذیری بالا، در پروژه‌هایی که نیازمند تعامل لحظه‌ای اپراتور با تجهیزات است، نقش کلیدی ایفا می‌کند. این تجهیزات در محیط‌هایی که دقت، سرعت و پایداری حرف اول را می‌زنند، جایگزین میزهای اداری معمولی و رک‌های ایستاده شده‌اند.

تجهیز اتاق‌های کنترل امنیتی و تجمیع سیستم‌های مداربسته (CCTV)

در مراکز مانیتورینگ دوربین‌های مداربسته، اپراتورها باید ساعت‌های متمادی به مانیتورها خیره شوند. استفاده از رک مانیتورینگ مایل در این مراکز اجازه می‌دهد تا مانیتورهای اصلی در بخش مایل و تجهیزات ضبط تصاویر مانند NVR یا DVR در بخش‌های پایینی قرار گیرند. این چیدمان باعث می‌شود که اپراتور بدون ترک صندلی خود، به تمامی دکمه‌های کنترلی، کیبوردها و جوی‌استیک‌های دوربین‌های PTZ دسترسی کامل داشته باشد.

علاوه بر این، زاویه رک باعث می‌شود حرارت تولید شده توسط مانیتورها به صورت مستقیم به سمت بالا هدایت شده و با تجهیزات حساس پردازشی تداخل گرمایی ایجاد نکند.

استودیوهای پخش زنده، صدا و تصویر (Broadcasting Studios)

در استودیوهای رادیویی و تلویزیونی، تجهیزاتی مانند میکسرهای صدا، پنل‌های سوئیچینگ تصویر (Video Switcher) و کنترلرهای نور باید دقیقاً در مقابل اپراتور و در زاویه‌ای قرار گیرند که کار با آن‌ها در شرایط حساس پخش زنده (Live) بدون خطا باشد. رک مانیتورینگ مایل دسکتاپ یکی از محبوب‌ترین گزینه‌ها در این صنعت است. این رک‌ها به راحتی روی میزهای استودیویی نصب شده و پنل‌های صوتی و تصویری را با زاویه‌ای ارگونومیک در اختیار صدابردار یا تصویربردار قرار می‌دهند تا از خستگی مفرط در شیفت‌های طولانی جلوگیری شود.

ایستگاه‌های مدیریت شبکه‌های اتوماسیون صنعتی

در محیط‌های کارخانه‌ای و نیروگاه‌ها، جایی که سیستم‌های PLC و مانیتورینگ HMI (Human Machine Interface) نقش حیاتی دارند، رک مانیتورینگ مایل به عنوان یک ایستگاه کنترل مستحکم عمل می‌کند. این رک‌ها با استانداردهای حفاظتی بالا ساخته می‌شوند تا از نفوذ گرد و غبار به داخل تجهیزات جلوگیری کنند. نصب نمایشگرهای وضعیت خط تولید در بخش زاویه‌دار رک، به تکنسین‌ها اجازه می‌دهد تا از فواصل دور نیز وضعیت لحظه‌ای پارامترهای صنعتی را به وضوح مشاهده کنند و در صورت بروز خطا، به سرعت از طریق پنل‌های کاربری تعبیه شده در رک، واکنش نشان دهند.

💡 تجربه عملی: در پروژه‌های استودیویی، پیشنهاد می‌شود از پیچ و مهره‌های رک (Rack Screws) با واشرهای پلاستیکی استفاده کنید. در رک‌های مایل، به دلیل فشار گرانشی بیشتر روی پیچ‌های پایینی تجهیزات، این واشرها مانع از لغزش و آسیب به بدنه آلومینیومی تجهیزات گران‌قیمت صوتی و تصویری می‌شوند.

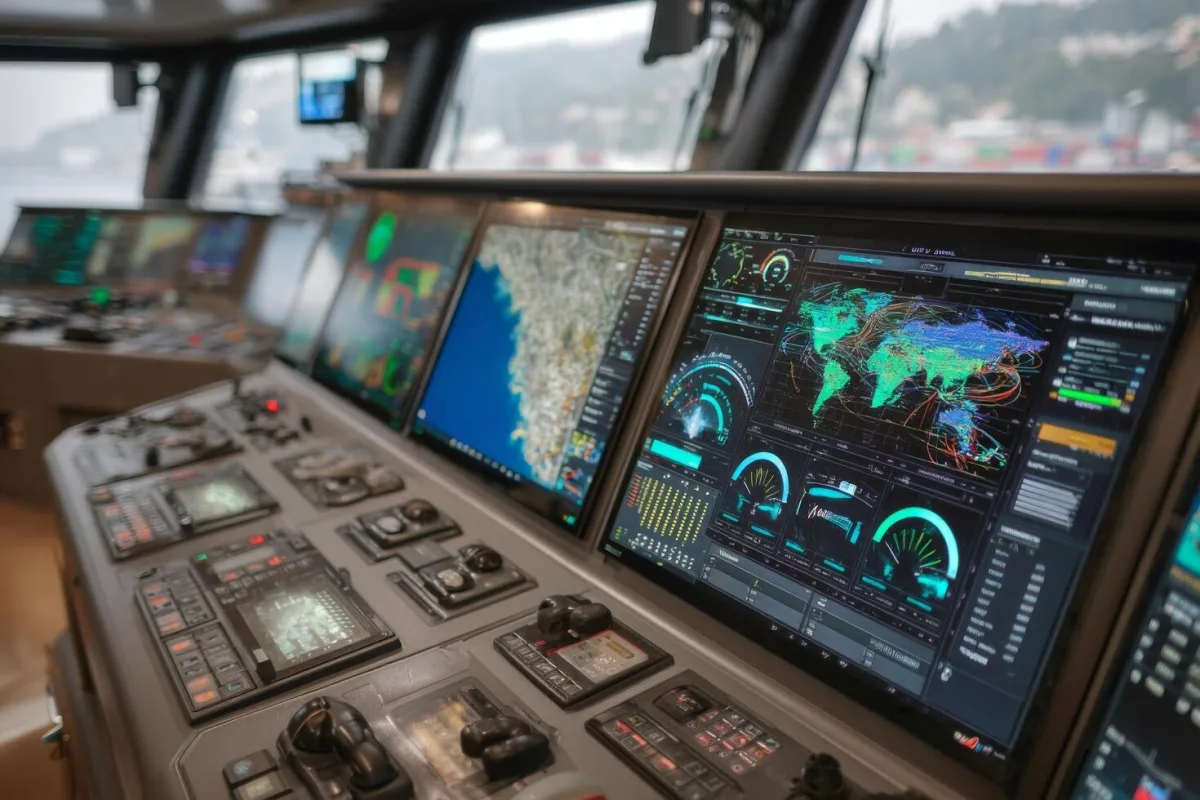

آناتومی و تجهیزات جانبی ضروری برای رک‌های مانیتورینگ

ساختار فیزیکی یک رک مانیتورینگ مایل به تنهایی نمی‌تواند تمامی نیازهای یک اتاق کنترل پیشرفته را برآورده سازد؛ بلکه کارایی واقعی این سازه در گرو انتخاب هوشمندانه متعلقاتی است که با معماری زاویه‌دار آن همخوانی داشته باشند.

برای درک عمیق‌تر لزوم استفاده از این قطعات، مطالعه مقاله راهنمای انتخاب سیستم تهویه برای رک‌های مانیتورینگ و استودیویی دیدگاه بهتری در مورد زیرساخت‌های جانبی به شما ارائه می‌دهد. در تجهیزات زاویه‌دار، هر قطعه جانبی باید بر اساس نیروی گرانش و دسترسی سریع اپراتور جانمایی شود تا هدف اصلی یعنی ارگونومی، فدای تراکم تجهیزات نشود.

سیستم‌های توزیع برق (PDU) و محافظت از تجهیزات حساس

در یک رک مانیتورینگ مایل، ما با تراکم بالایی از مصرف‌کننده‌های حساس مانند مانیتورهای صنعتی، کنترلرهای تحت شبکه و سیستم‌های پردازش تصویر روبرو هستیم. واحد توزیع برق یا Power Distribution Unit در این رک‌ها نباید صرفاً نقش یک چندراهی برق ساده را ایفا کند. با توجه به حساسیت تجهیزات اتاق فرمان، استفاده از PDU های مجهز به Surge Protector برای خنثی‌سازی نوسانات لحظه‌ای ولتاژ الزامی است.

به دلیل معماری خاص این رک، نصب PDU معمولاً در بخش پایینی و در ستون‌های پشتی انجام می‌شود تا کابل‌های برق ضخیم، فضای حرکت دست اپراتور در بخش مایل را اشغال نکنند. علاوه بر این، در پروژه‌های حساس، استفاده از PDU های هوشمند که قابلیت مانیتورینگ جریان مصرفی (Amperage) را دارند، به مدیران شبکه اجازه می‌دهد تا پیش از بروز اورلود (Overload) و قطع ناگهانی برق مانیتورها، نسبت به توزیع بار اقدام کنند.

استراتژی‌های مدیریت کابل (Cable Management) در فضاهای زاویه‌دار

یکی از بزرگترین چالش‌های فنی در رک‌های شیب‌دار، مدیریت وزن کابل‌های شبکه است. در رک‌های ایستاده معمولی، کابل‌ها به صورت عمودی آویزان می‌شوند، اما در رک مانیتورینگ مایل، کابل‌های متصل به پشت تجهیزات تحت تأثیر شیب قرار دارند و فشار مکانیکی زیادی به کانکتورهای حساس (مانند پورت‌های HDMI یا SDI) وارد می‌کنند. برای مقابله با این پدیده، استفاده از Horizontal Cable Manager در پشت هر ردیف از تجهیزات ضروری است.

این نگهدارنده‌های کابل باید از نوع میله‌ای یا Lacing Bar باشند تا کابل‌ها به جای آویزان شدن، روی این میله‌ها مهار شوند. همچنین در کناره‌های داخلی رک، باید از مسیریاب‌های عمودی استفاده کرد تا کابل‌های دیتا و برق به طور کامل از هم تفکیک شوند. این جداسازی مانع از ایجاد تداخل الکترومغناطیسی (EMI) روی سیگنال‌های تصویری مانیتورینگ می‌شود. استفاده از بست‌های پارچه‌ای Velcro به جای بست‌های پلاستیکی زیپی در این بخش توصیه می‌شود تا در صورت نیاز به جابجایی تجهیزات در زاویه مایل، فشار ناگهانی به روکش کابل‌ها وارد نشود.

معماری جریان هوا و انتخاب فن‌های خنک‌کننده (Cooling Systems)

تخلیه حرارت در رک‌های مایل از قوانین ترمودینامیکی پیچیده‌تری نسبت به رک‌های عمودی تبعیت می‌کند. هوای گرم تولید شده توسط سرورها یا دستگاه‌های ضبط تصویر (NVR) در پایین رک، به دلیل شیب بدنه، مستقیماً به سمت زیر تجهیزات نصب شده در بخش مایل حرکت می‌کند. اگر این جریان مدیریت نشود، نمایشگرهای بالایی به شدت داغ شده و عمر مفید برد‌های الکترونیکی آن‌ها کاهش می‌یابد.

راهکار تخصصی در این زمینه، استفاده از سینی‌های فن‌دار (Fan Tray) یا فن یونیت در مرز بین بخش عمودی و بخش مایل است. این فن‌ها باید به صورت مکنده عمل کرده و هوای گرم را به سمت خروجی‌های جانبی یا سقفی هدایت کنند. همچنین، نصب و خرید بلنک پنل Blank Panel در تمامی یونیت‌های خالی بخش مایل یک ضرورت است، نه یک انتخاب تزئینی؛ چرا که این پنل‌ها مانع از چرخش بیهوده هوای گرم (Hot Air Recirculation) در فضای داخلی رک می‌شوند و اجازه می‌دهند هوای خنک ورودی، مسیر مستقیمی را طی کند.

💡 نظر کارشناس:

در رک‌های مانیتورینگ استودیویی، همیشه از فن‌های Low Noise با یاتاقان‌های بوشی یا مغناطیسی استفاده کنید. صدای چرخش فن‌های بلبرینگی معمولی در محیط‌های ساکت مانیتورینگ می‌تواند تمرکز اپراتور را مختل کرده و در میکروفون‌های محیطی نویز ایجاد کند.

مقایسه فنی: رک مانیتورینگ مایل در برابر رک ایستاده استاندارد

انتخاب بین یک ساختار عمودی و یک ساختار شیب‌دار، تعیین‌کننده سطح تعامل کاربر با سیستم است. در حالی که تجهیزات پسیو شبکه در هر دو مدل قابل نصب هستند، اما کاربرد عملیاتی آن‌ها کاملاً متفاوت است. برای درک بهتر این تمایزات، مقاله تفاوت رک مانیتورینگ مایل با رک ایستاده شبکه: کدام را انتخاب کنیم؟ را مطالعه کنید. جدول زیر کالبدشکافی دقیقی از این دو تکنولوژی ارائه می‌دهد:

همانطور که در جدول مشاهده می‌کنید، رک مانیتورینگ مایل برای محیط‌هایی که اپراتور “ناظر” و “کنترلر” است (مانند مراکز دیسپاچینگ یا استودیوهای صدا) برتری مطلق دارد. در مقابل، رک‌های ایستاده برای دیتاسنترهایی که تعامل انسانی در آن‌ها به حداقل می‌رسد، مناسب‌تر هستند.

💡 تجربه عملی:

در پروژه‌هایی که با محدودیت فضا روبرو هستید، استفاده از رک مایلِ دسکتاپ (Desktop) روی میزهای کار حرفه‌ای، جایگزین بسیار بهتری برای رک‌های ایستاده بزرگ است. این کار علاوه بر حفظ زیبایی محیط، دسترسی اپراتور به تجهیزات را تا ۳۰۰٪ سریع‌تر می‌کند.

راهنمای گام‌به‌گام و اصولی نصب تجهیزات در رک مانیتورینگ مایل

💡 تجربه عملی: همیشه در زمان نصب، یک یونیت (1U) فضای خالی بین مانیتور و تجهیزات پردازشی زیرین آن در نظر بگیرید و آن را با یک Vented Blank Panel بپوشانید. این فاصله کوچک به عنوان یک عایق حرارتی عمل کرده و مانع از انتقال گرمای بدنه دستگاه پایینی به برد حساس مانیتور بالایی می‌شود.

نکات تخصصی مهندسی و اشتباهات رایج در پیاده‌سازی رک‌های مایل

طراحی و چیدمان رک مانیتورینگ مایل به دلیل هندسه غیرمتعارف، پتانسیل بالایی برای بروز خطاهای محاسباتی دارد. بر اساس استانداردهای حرفه ای و تجربیات عملی در پروژه‌های بزرگ صنعتی، ۵ اشتباه حیاتی شناسایی شده‌اند که می‌توانند منجر به خسارات سخت‌افزاری یا کاهش شدید بازدهی اپراتور شوند.

۱. نادیده گرفتن “عمق مرده” در زوایای تند

رایج‌ترین اشتباه در انتخاب تجهیزات برای بخش مایل، عدم توجه به تلاقی انتهای دستگاه با دیواره پشتی یا درب رک است. به دلیل شیب ریل‌ها، هرچه دستگاه در یونیت‌های بالاتر نصب شود، فاصله انتهای آن با بدنه پشتی کمتر می‌شود.

• راهکار دقیق: همیشه پیش از نصب، “عمق مفید خالص” را در بالاترین یونیت بخش مایل اندازه‌گیری کنید. برای تجهیزاتی که عمق زیادی دارند (مانند رکوردرهای چند کاناله)، از یونیت‌های پایینی بخش مایل استفاده کنید که فضای بازتری در پشت دارند. همچنین در هنگام بررسی مشخصات فنی انواع رک مانیتورینگ مایل، مدل‌هایی را انتخاب کنید که دارای برآمدگی در درب پشتی (Rear Extension) هستند.

۲. توزیع نامتوازن بار و خطر ارتعاشات هارمونیک

بسیاری از تکنسین‌ها تجهیزات را صرفاً بر اساس اولویت دسترسی نصب می‌کنند، بدون اینکه به مرکز ثقل (Center of Gravity) کل سازه توجه کنند. قرار دادن آمپلی‌فایرهای سنگین یا UPS در بخش‌های بالایی مایل، علاوه بر خطر واژگونی، باعث ایجاد لرزش‌های ریز در زمان کارکرد فن‌ها می‌شود که می‌تواند روی کیفیت ضبط صدا در استودیوها اثر منفی بگذارد.

• راهکار دقیق: قانون “هرم سنگینی” را رعایت کنید. سنگین‌ترین قطعات باید در کف رک قرار گیرند. اگر مجبور به نصب تجهیزات سنگین در بخش مایل هستید، حتماً از سینی‌های دوبل و ساپورت‌های جانبی استفاده کنید تا فشار مستقیم از روی گوشواره‌های دستگاه (Rack Ears) برداشته شود.

۳. عدم اجرای سیستم ارتینگ اختصاصی (Grounding)

در اتاق‌های مانیتورینگ که ترکیبی از سیگنال‌های ضعیف تصویر و جریان‌های قوی برق وجود دارد، عدم اتصال بدنه رک به چاه ارت (Earth) منجر به ایجاد نویزهای القایی و حتی سوختن پورت‌های HDMI یا SDI می‌شود.

• راهکار دقیق: از شینه ارت (Grounding Busbar) مسی در داخل رک استفاده کنید. تمامی تجهیزات نصب شده در رک مانیتورینگ مایل باید با کابل‌های لوله‌ای مسی به این شینه متصل شوند. این کار علاوه بر حفاظت از جان اپراتور، کیفیت سیگنال‌های مانیتورینگ را به طرز چشمگیری افزایش می‌دهد.

۴. انسداد مسیر جریان هوا توسط کابل‌های تجمیعی

به دلیل شیب بدنه، کابل‌ها تمایل دارند در یک نقطه در پشت رک تجمع کنند. این توده کابل مانند یک سد در برابر خروج هوای گرم عمل می‌کند.

• راهکار دقیق: از بازوهای مدیریت کابل (Cable Management Arms) استفاده کنید که به موازات ریل‌ها حرکت می‌کنند. اطمینان حاصل کنید که حداقل ۳۰٪ از فضای پشتی رک برای گردش هوا کاملاً آزاد است. برای درک بهتر این موضوع، مطالعه مقاله راهنمای انتخاب سیستم تهویه برای رک‌های مانیتورینگ و استودیویی الزامی است.

۵. استفاده از پیچ و مهره‌های غیر استاندارد

استفاده از پیچ‌های خودکار یا مهره‌های ضعیف در بخش مایل خطرناک است؛ زیرا وزن تجهیزات همواره تمایل دارد دستگاه را به سمت پایین سر بدهد.

• راهکار دقیق: فقط از مهره‌های خاردار فولادی (Cage Nuts) و پیچ‌های M6 استاندارد استفاده کنید. واشرهای پلاستیکی ضد سایش (Anti-scratch Washers) را فراموش نکنید تا از لغزش فیزیکی دستگاه تحت فشار گرانش جلوگیری شود.

💡 نظر کارشناس: > در زمان طراحی نهایی، همیشه ۲ یونیت خالی (Blank) بین تجهیزات پردازشی بسیار گرم و نمایشگرها در نظر بگیرید. این فضای خالی را با پنل‌های مشبک بپوشانید. این “ناحیه بافر” مانع از انتقال حرارت مستقیم به مانیتورها شده و طول عمر پیکسل‌های نمایشگر شما را دو برابر می‌کند.

پرسش‌های متداول درباره رک‌های مانیتورینگ

در این بخش به چند سوال کلیدی که متخصصان در زمان انتخاب و پیاده‌سازی با آن مواجه می‌شوند، پاسخ‌های فنی و جامع داده شده است.

از نقشه مهندسی تا اجرای بی‌نقص اتاق کنترل

تجهیز یک مرکز مانیتورینگ فراتر از چیدن چند نمایشگر و دستگاه است؛ این فرآیند هنرِ تلفیق ارگونومی با پایداری فنی است. رک مانیتورینگ مایل به عنوان محور اصلی این تعامل، نقشی حیاتی در سلامت جسمانی اپراتورها و افزایش طول عمر تجهیزات گران‌قیمت شما ایفا می‌کند. ما در این مقاله آموختیم که چگونه با تحلیل دقیق وزن، مدیریت هوشمندانه حرارت و رعایت استانداردهای کابل‌کشی، یک ایستگاه کاری تراز اول ایجاد کنیم.

فراموش نکنید که کیفیت ساختِ بدنه رک، اولین سنگر دفاعی تجهیزات شما در برابر آسیب‌های فیزیکی و نویزهای محیطی است. اگر به دنبال ارتقای سطح پروژه‌های خود و ایجاد محیطی حرفه‌ای و کارآمد هستید، همین حالا برای مشاهده قیمت انواع رک مانیتورینگ مایل و دریافت مشاوره تخصصی، به بخش فروشگاه سهاپیمان مراجعه نمایید. تیم فنی ما آماده است تا شما را در انتخاب ابعاد، متعلقات و چیدمان بهینه متناسب با نیاز اختصاصی پروژه‌تان یاری دهد.
