رک لابراتوری؛ راهنمای تخصصی و کالبدشکافی فنی، استانداردهای طراحی و کاربرد در زیرساخت‌های پسیو

پیکربندی فضاهای تست و آزمایشگاه‌های شبکه، نیازمند انعطاف‌پذیری بالایی است که رک‌های دیواری یا ایستاده درب‌دار به‌ندرت از عهده تأمین آن برمی‌آیند. در محیط‌هایی که دسترسی مداوم به پنل‌های جلویی و پشتی تجهیزات، تعویض سریع کابل‌ها و مدیریت حرارتی بدون واسطه در اولویت قرار دارد، رک لابراتوری یا همان رک‌های چهارچوب باز (Open Frame Racks) کارآمدترین گزینه مهندسی‌شده محسوب می‌شوند.

این تجهیزات برخلاف رک‌های معمول، فاقد دیواره‌های جانبی و درب هستند تا محدودیت‌های فیزیکی را در مسیر توسعه زیرساخت حذف کنند. برای درک بهتر جایگاه این محصول در یک شبکه استاندارد، ضروری است ابتدا با ماهیت تجهیزات پسیو شبکه آشنا باشید؛ چرا که رک اوپن فریم به عنوان بستر اصلی استقرار این قطعات عمل می‌کند. این مقاله به عنوان مرجع نهایی، تمامی ابعاد فنی، استانداردهای ابعادی و نکات نصب این محصول را بررسی می‌کند تا هوشمندانه‌ترین انتخاب را هنگام خرید انواع رک لابراتوری داشته باشید.

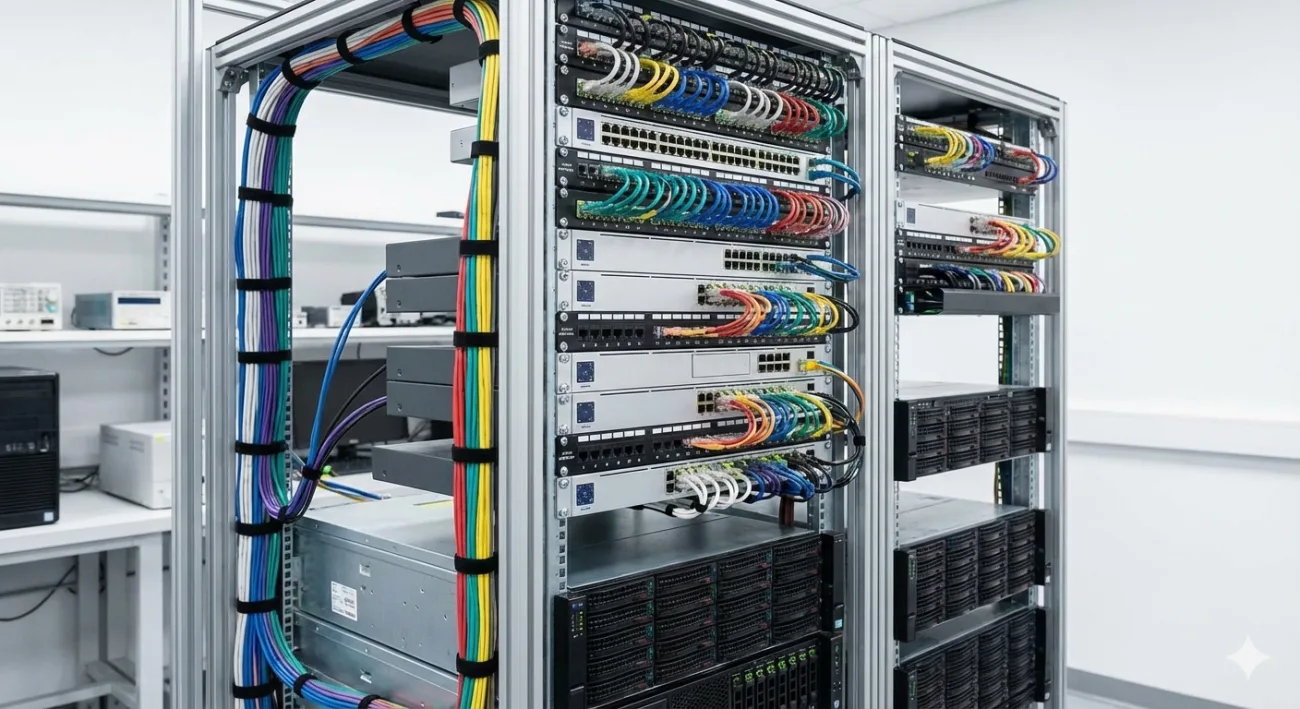

رک لابراتوری (اوپن فریم) چیست؟ کالبدشکافی ساختار و مهندسی طراحی

رک لابراتوری که در ادبیات فنی با نام Open Frame Rack شناخته می‌شود، نوعی سازه فلزی است که برای نگهداری تجهیزات رکمونت (Rack-mount) طراحی شده است. تفاوت بنیادین این سازه با رک‌های سنتی، حذف کامل درب‌های جلو و عقب و پنل‌های جانبی است. این طراحی نه به منظور کاهش هزینه، بلکه با هدف پاسخگویی به چالش‌های خاصی نظیر مدیریت کابل‌های پرحجم و تهویه طبیعی حداکثری انجام شده است. مهندسی این رک‌ها بر پایه توزیع بار عمودی و پایداری روی سطح زمین استوار است. در ادامه، اجزای تشکیل‌دهنده و استانداردهای ساخت این محصول را به دقت کالبدشکافی می‌کنیم.

متریال ساخت و استانداردهای تحمل بار (Load Capacity)

جنس بدنه در رک‌های لابراتوری از اهمیت حیاتی برخوردار است؛ زیرا بر خلاف رک‌های بسته که دیواره‌ها به استحکام سازه کمک می‌کنند، در مدل‌های اوپن فریم، تمام سنگینی تجهیزات بر عهده ستون‌های اصلی است. ورق‌های فولاد سرد (Cold Rolled Steel) با ضخامت ۲ میلی‌متر، استاندارد رایج در تولید این محصولات هستند. استفاده از پوشش رنگ پودری الکترواستاتیک ضدخش نه تنها دوام فیزیکی رک را در محیط‌های آزمایشگاهی بالا می‌برد، بلکه از نظر ایمنی الکتریکی و جلوگیری از تخلیه بار ساکن نیز نقش موثری ایفا می‌کند.

ظرفیت تحمل بار (Static Load Rating) در یک رک لابراتوری باکیفیت باید به گونه‌ای باشد که وزن سنگین UPSها و سرورهای پردازشی باعث دفرمه شدن ستون‌ها نشود. به طور معمول، رک‌های چهار ستونه توانایی تحمل وزن تا ۸۰۰ کیلوگرم و در مدل‌های تقویت‌شده تا ۱۰۰۰ کیلوگرم را دارا هستند. این در حالی است که در مدل‌های دو ستونه، تمرکز بر توزیع بار در مرکز ثقل ستون‌هاست تا از واژگونی جلوگیری شود.

بررسی معماری فیزیکی: رک‌های ۲ ستونه در برابر ۴ ستونه

رک‌های لابراتوری در دو معماری کلی تولید می‌شوند که هر کدام سناریوی مصرف خاص خود را دارند:

1. رک‌های ۲ ستونه (2-Post Racks): این مدل‌ها که به رک‌های مخابراتی یا Telco Racks نیز معروف هستند، از دو تیرک عمودی مرکزی تشکیل شده‌اند. تجهیزاتی که در این رک‌ها نصب می‌شوند (مانند پچ‌پنل‌ها، سوییچ‌های سبک و روترها) معمولاً از قسمت میانی به ستون پیچ می‌شوند. مهم‌ترین مزیت این مدل، اشغال کمترین فضای ممکن در اتاق سرور و دسترسی نامحدود به پشت تجهیزات است.
2. رک‌های ۴ ستونه (4-Post Racks): این سازه‌ها دارای چهار ستون عمودی در چهار گوشه هستند که امکان نصب تجهیزات سنگین و عمیق مانند سرورهای تیغه‌ای و استوریج‌ها را فراهم می‌کنند. در این مدل، تجهیزات در چهار نقطه (دو نقطه جلو و دو نقطه عقب) مهار می‌شوند که ثبات بسیار بالاتری را ایجاد می‌کند.

در انتخاب بین این دو، باید به عمق تجهیزات توجه داشت. برای آشنایی با استانداردهای دقیق ارتفاع و عمق، مطالعه راهنمای ابعاد و یونیت در رک‌های آزمایشگاهی الزامی است، زیرا انتخاب اشتباه می‌تواند منجر به عدم انطباق ریل‌های تجهیزات با بدنه رک شود.

سیستم سوراخ‌کاری و استاندارد ۱۹ اینچ

تمامی رک‌های لابراتوری استاندارد، از فاصله عرضی ۱۹ اینچ (۴۸۲.۶ میلی‌متر) بین ستون‌ها پیروی می‌کنند. اما نکته فنی ظریف، نوع سوراخ‌کاری روی ستون‌هاست. دو استاندارد رایج در این بخش وجود دارد:

• سوراخ‌های مربعی (Square Holes): این سوراخ‌ها برای استفاده از “کیج نات” (Cage Nut) طراحی شده‌اند و امروزه استاندارد غالب در مراکز داده هستند. مزیت آن‌ها این است که در صورت هرز شدن پیچ، تنها مهره قفسی تعویض می‌شود و به بدنه رک آسیبی نمی‌رسد.
• سوراخ‌های رزوه‌شده (Threaded Holes): معمولاً در مدل‌های ۱۲-۲۴ یا ۱۰-۳۲ دیده می‌شوند و پیچ مستقیماً به بدنه رک بسته می‌شود. این مدل بیشتر در تجهیزات مخابراتی قدیمی و رک‌های ۲ ستونه کاربرد دارد.

💡 نکته فنی مهندسی: در هنگام چیدمان رک‌های ۴ ستونه لابراتوری، همیشه تجهیزات سنگین‌تر (مانند باتری‌ها و UPS) را در پایین‌ترین یونیت‌های رک قرار دهید. این کار با پایین آوردن مرکز ثقل سازه، پایداری رک را در برابر لرزش‌های محیطی و ضربات احتمالی به‌شدت افزایش می‌دهد و ریسک واژگونی را به حداقل می‌رساند.

کاربردهای تخصصی رک لابراتوری در محیط‌های IT و مخابراتی

رک‌های اوپن فریم به دلیل ساختار بدون مانع خود، مستقیماً برای سناریوهایی طراحی شده‌اند که پیکربندی تجهیزات به صورت مداوم تغییر می‌کند یا حجم کابل‌کشی فراتر از ظرفیت محفظه‌های بسته است. پیش از ورود به جزئیات استقرار این تجهیزات، برای آشنایی با قطعاتی که عملکرد این سازه را تکمیل می‌کنند، مطالعه معرفی تجهیزات جانبی ضروری برای نصب در رک‌های تست و توسعه به شما کمک می‌کند تا دید دقیق‌تری نسبت به معماری نهایی داشته باشید. کاربرد این رک‌ها به چند حوزه بسیار تخصصی محدود و در عین حال به شدت حیاتی تقسیم می‌شود.

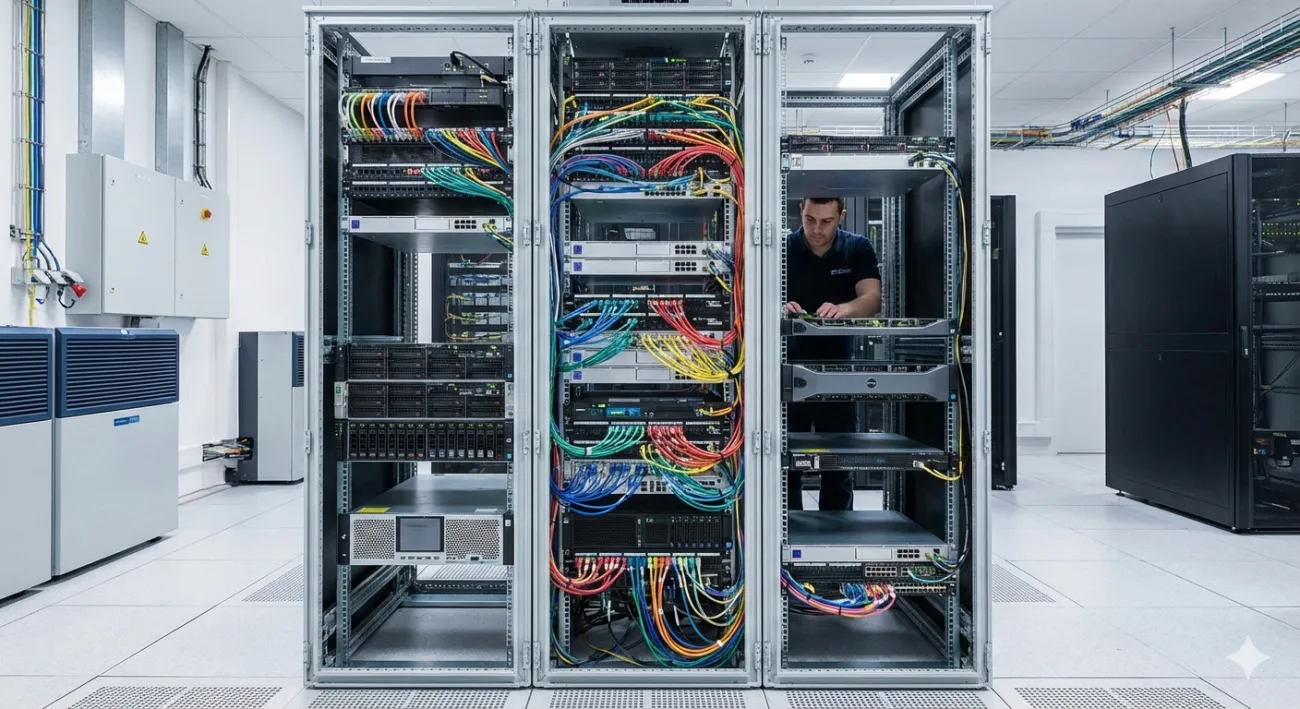

استقرار در اتاق‌های تست نرم‌افزار و سخت‌افزار (Testbeds)

آزمایشگاه‌های توسعه سخت‌افزار (Hardware R&D) و مراکز تست نفوذ و پایداری شبکه، محیط‌هایی کاملاً داینامیک هستند. در یک Testbed، مهندسان نیازمند تعویض سریع قطعاتی نظیر سوییچ‌های لایه ۳، فایروال‌ها، ماژول‌های پردازشی و استوریج‌ها به صورت روزانه یا حتی ساعتی هستند. در یک رک درب‌دار، باز و بسته کردن مداوم درب‌ها، باز کردن پنل‌های جانبی برای دسترسی به پورت‌های پشتی و عبور دادن موقت کابل‌های کنسول، فرآیندی به‌شدت زمان‌بر و فرسایشی است. رک لابراتوری با ارائه دسترسی آنی به پورت‌های I/O در پشت دستگاه و پنل‌های مدیریتی در جلو، سرعت اجرای فرآیندهای تست (Hot-Swapping) را به حداکثر می‌رساند. تکنسین‌ها می‌توانند بدون درگیری با موانع فیزیکی، تجهیزات رکمونت را از مسیر ریل‌ها خارج کرده و قطعات جدید را جایگزین کنند.

کاربرد در مراکز داده با تراکم کابل‌کشی بالا (High-Density Cabling)

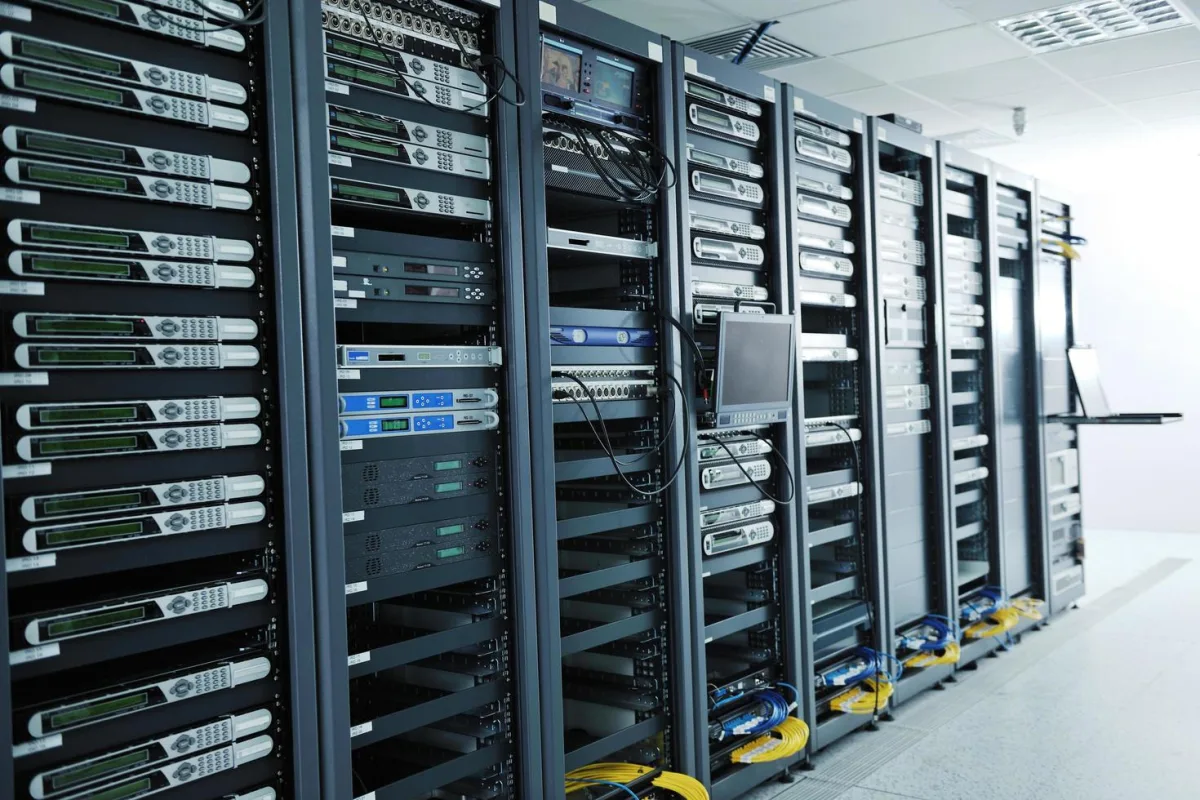

مراکز توزیع اینترنت (ISPها)، اتاق‌های توزیع اصلی (MDF – Main Distribution Frame) و رک‌های تجمیع شبکه، میزبان هزاران رشته کابل مسی (Cat6/Cat6a) و پچ‌کوردهای فیبر نوری هستند. وقتی صحبت از اتصال صدها پورت پچ‌پنل به سوییچ‌های Core می‌شود، حجم کابل‌ها به قدری افزایش می‌یابد که دیواره‌های جانبی یک رک استاندارد، مانع از آرایش صحیح کابل‌ها و رعایت شعاع خمش استاندارد (Bend Radius) خواهد شد. رک‌های ۲ ستونه لابراتوری در این سناریوها عملکرد بی‌رقیبی دارند. با نصب داکت‌های عمودی با ظرفیت بالا (High-Capacity Vertical Cable Managers) در دو طرف ستون‌ها، مسیردهی هزاران کابل بدون ایجاد فشار فیزیکی بر روی پورت‌ها و کابل‌ها امکان‌پذیر می‌شود.

استفاده در تجهیزات مخابراتی و توزیع صوت/تصویر (A/V)

در استودیوهای پخش تلویزیونی (Broadcasting) و ایستگاه های انتقال، سیستم‌های پیجینگ صنعتی و مراکز کنترل ترافیک، تجهیزات صوتی و تصویری اعم از آمپلی‌فایرها، میکسرها، ماتریس‌های سوئیچینگ ویدئویی و گیرنده‌های ماهواره‌ای به شدت به مانیتورینگ فیزیکی و مسیردهی سریع کابل‌های کواکسیال و SDI نیاز دارند. تجهیزات A/V معمولاً حرارت نقطه‌ای بالایی تولید می‌کنند و از سوی دیگر عمق کمتری نسبت به سرورهای پردازشی دارند. رک‌های لابراتوری با ایجاد فضای باز برای گردش هوای پیرامونی و امکان مشاهده سریع LEDهای وضعیت در پنل جلو، بهترین بستر فیزیکی برای این دسته از تجهیزات مخابراتی محسوب می‌شوند.

برای پیاده‌سازی این ساختارهای تخصصی در شبکه‌های خود و بررسی مدل‌های متناسب با تراکم قطعات، می‌توانید به بخش بررسی مشخصات فنی انواع رک لابراتوری مراجعه کنید و ابعاد مورد نیاز خود را ارزیابی نمایید.

💡 نظر کارشناس شبکه: در تجهیز اتاق‌های MDF که صرفاً مختص پچ‌پنل‌ها هستند، استفاده از رک‌های ۴ ستونه توجیه مهندسی ندارد. با انتخاب رک‌های ۲ ستونه آلومینیومی یا فولادی سبک در کنار سازمان‌دهنده‌های کابل عمودی دوطرفه (Double-Sided)، می‌توانید تا ۴۰ درصد در فضای کف (Floor Space) اتاق سرور صرفه‌جویی کنید و تراکم پورت‌ها را در هر متر مربع افزایش دهید.

مزایای فنی استقرار رک‌های بدون درب در زیرساخت‌های پسیو شبکه

مهاجرت از معماری رک‌های بسته به سازه‌های باز، مستلزم شناخت دقیق مزایای فنی است که این تغییر در لایه فیزیکی شبکه ایجاد می‌کند. برای بهره‌مندی کامل از این مزایا، پیاده‌سازی اصول و تجهیزات آرایش کابل (Cable Management) در رک‌های بدون درب یک پیش‌نیاز اساسی است. مزایای رک‌های لابراتوری صرفاً به کاهش هزینه‌های خرید محدود نمی‌شود؛ بلکه تاثیر مستقیمی بر شاخص‌های عملکردی دیتاسنتر از جمله MTTR (میانگین زمان تعمیر) و PUE (شاخص بهره‌وری مصرف انرژی) دارد.

دسترسی ۳۶۰ درجه و کاهش زمان نگهداری (Maintenance Time)

مهم‌ترین فاکتور در مدیریت بحران و رفع خرابی شبکه، سرعت دسترسی فیزیکی به تجهیزات معیوب است. در فضاهای پرتراکم، فرآیند باز کردن قفل درب‌های جلو و عقب رک ایستاده، جداسازی پنل‌های جانبی و تلاش برای پیدا کردن پورت صحیح در میان انبوهی از کابل‌ها در تاریکی فضای بسته رک، زمان حیاتی عیب‌یابی را افزایش می‌دهد. رک لابراتوری با ایجاد دسترسی کامل ۳۶۰ درجه، این موانع را کاملاً حذف می‌کند.

ادمین‌های شبکه می‌توانند به صورت همزمان از جلو، عقب و طرفین به تجهیزات دسترسی داشته باشند، مسیر کابل‌ها را به صورت چشمی در کسری از ثانیه دنبال کنند و ماژول‌های معیوب را تعویض نمایند. این دسترسی آزاد، شاخص MTTR را به شکل چشمگیری کاهش می‌دهد.

بهینه‌سازی جریان هوا و مدیریت غیرفعال حرارت (Passive Cooling)

تجهیزات اکتیو شبکه به صورت مداوم حرارت تولید می‌کنند. در رک‌های بسته، مهندسی جریان هوا (ایجاد راهروهای سرد و گرم و نصب فن‌های سقفی) یک چالش پیچیده و پرهزینه است؛ زیرا محبوس شدن هوای گرم (Hot Spots) به سرعت باعث افت راندمان یا آسیب فیزیکی به پردازنده‌های سوییچ و سرور می‌شود. رک لابراتوری از اصل ترمودینامیک پراکندگی آزاد (Free Air Dissipation) استفاده می‌کند.

هیچ مانعی بر سر راه مکش هوای خنک اتاق توسط فن‌های جلویی دستگاه‌ها و خروج هوای گرم از فن‌های پشتی وجود ندارد. این تهویه غیرفعال (Passive Cooling)، وابستگی به فن‌های مکانیکی رک را از بین می‌برد، مصرف انرژی ناشی از سیستم‌های خنک‌کننده داخلی محفظه را به صفر می‌رساند و طول عمر سخت‌افزارها را به دلیل تبادل حرارتی مستقیم با هوای اتمسفر پیرامون به حداکثر می‌رساند.

انعطاف‌پذیری بالا در مسیریابی و توسعه کابل‌ها

در معماری رک‌های محصور، کابل‌ها باید از منافذ مشخصی (دریچه‌های سقف یا کف) عبور کنند که ظرفیت محدودی دارند. با گسترش شبکه و اضافه شدن پچ‌کوردها، این دریچه‌ها مسدود شده و کابل‌ها تحت فشار فیزیکی قرار می‌گیرند (که منجر به پدیده Crosstalk یا قطعی داخلی فیبرها می‌شود). سازه‌های اوپن فریم این محدودیت حجمی را ندارند.

کابل‌ها می‌توانند از هر زاویه‌ای، مستقیماً از سینی‌های کابل سقفی (Cable Trays) یا کف کاذب وارد شبکه‌های نگهدارنده عمودی و افقی رک شوند. این معماری، اضافه کردن سرورها و تجهیزات جدید به رک را در فازهای توسعه (Scalability) به شدت ساده و بدون اختلال در کابل‌کشی‌های قبلی امکان‌پذیر می‌کند.

برای تجهیز فضاهای IT خود به سازه‌هایی با تهویه نامحدود و دسترسی حداکثری، پیشنهاد می‌کنیم جهت خرید بهترین مدل‌های رک لابراتوری و ارزیابی تحمل بار هر مدل اقدام فرمایید.

💡 تجربه عملی: در طراحی اتاق‌های سرور با تراکم حرارتی بالا، استقرار رک‌های لابراتوری در کنار سیستم‌های خنک‌کننده In-Row (که جریان هوای سرد را مستقیماً در راهروها پخش می‌کنند) بالاترین راندمان دفع حرارت را به همراه دارد؛ زیرا هیچ محفظه فلزی بین منبع تولید باد سرد و تجهیزات قرار نمی‌گیرد که نقش عایق را بازی کند.

تفاوت رک لابراتوری با رک شبکه استاندارد (تحلیل مقایسه‌ای)

انتخاب بین فرم فاکتور باز و بسته، تصمیمی است که بر معماری فیزیکی، پروتکل‌های امنیتی و مدیریت بودجه پروژه تاثیر مستقیم می‌گذارد. برای درک عمیق‌تر و بررسی سناریوهای تخصصی‌تر، مقاله تفاوت رک لابراتوری (اوپن فریم) با رک ایستاده شبکه؛ کدام را بخریم؟ به طور ویژه به این موضوع پرداخته است. با این حال، در این بخش با یک کالبدشکافی مقایسه‌ای دقیق، تفاوت‌های کلیدی این دو ساختار را برای تصمیم‌گیری مهندسی مشخص می‌کنیم.

رک‌های استاندارد (Enclosed Racks) دارای اسکلت فلزی با پنل‌های جانبی قابل جداسازی، درب جلوی شیشه‌ای یا توری (مشبک) و درب پشتی هستند. این در حالی است که رک لابراتوری فاقد تمامی این عناصر محصورکننده است. تفاوت در این طراحی، خروجی‌های کاملاً متفاوتی را در عملکرد ارائه می‌دهد که در جدول زیر به صورت جامع مقایسه شده‌اند.

جدول مقایسه جامع معماری فیزیکی و عملکردی

در چه سناریوهایی نباید از رک لابراتوری استفاده کرد؟

با وجود مزایای مهندسی فراوان، رک‌های اوپن فریم برای تمامی محیط‌ها مناسب نیستند. شناخت محدودیت‌ها به اندازه شناخت قابلیت‌ها اهمیت دارد. استفاده از این رک‌ها در شرایط زیر اکیداً ممنوع یا با ریسک بالا همراه است:

1. محیط‌های عمومی یا با تردد کنترل‌نشده: اگر رک شبکه باید در راهروهای اداری، کارگاه‌های صنعتی باز یا مراکزی که پرسنل غیرمجاز حضور دارند نصب شود، عدم وجود قفل فیزیکی در رک لابراتوری، شبکه را در معرض خطرات جبران‌ناپذیر امنیتی (سرقت فیزیکی هارد دیسک‌ها یا قطع کابل‌ها) قرار می‌دهد.
2. فضاهای آلوده به گرد و غبار و ذرات معلق: در محیط‌های کارگاهی، سوله های تولیدی یا کارخانه‌ها، ذرات معلق در هوا مستقیماً وارد فن تجهیزات رکمونت شده و باعث سوختگی مدارها می‌شوند. در این سناریوها استفاده از رک‌های ایستاده با فیلترهای گرد و غبار و استاندارد IP55 الزامی است.
3. محیط‌هایی با الزامات عایق صوتی (Acoustic Control): تجهیزات شبکه، به‌ویژه سرورهای 1U پردازشی، نویز صوتی بسیار بالایی تولید می‌کنند. رک لابراتوری هیچ‌گونه ساختار آکوستیک یا مانع فیزیکی برای کاهش صدای فن‌ها ندارد. نصب این رک‌ها در نزدیکی فضاهای اداری آرام، به شدت باعث آزار صوتی کارکنان خواهد شد.

برای مشاهده تنوع مدل‌های بدون درب، بررسی دقیق مشخصات، ضخامت ورق‌های فولادی و مشاهده قیمت انواع رک لابراتوری، می‌توانید وارد دسته‌بندی تخصصی این محصولات شوید و خرید خود را با آگاهی کامل انجام دهید.

💡 تجربه عملی: بسیاری از مدیران شبکه در زمان کمبود بودجه، رک لابراتوری را برای محیط‌های غیرایزوله خریداری می‌کنند و سعی می‌کنند ضعف امنیت را با نصب دوربین‌های مداربسته جبران کنند. به عنوان یک اصل در امنیت لایه فیزیکی شبکه (Layer 1 Security)، دوربین تنها بازدارنده و ثبت‌کننده است، اما دربِ قفل‌دار در رک ایستاده، یک «مانع تاخیری قطعی» در برابر خرابکاری است. هرگز امنیت سخت‌افزار را فدای هزینه کمتر بدنه رک نکنید.

اصول حیاتی مدیریت کابل و تجهیزات در رک‌های باز (آموزش گام‌به‌گام)

💡 تجربه عملی: در زمان آرایش کابل در رک‌های باز، از بست‌های پارچه‌ای (Velcro Ties) به جای بست‌های پلاستیکی (Zip Ties) استفاده کنید. بست‌های پلاستیکی در صورت سفت شدن بیش از حد، لایه محافظ کابل را دفرمه کرده و در زمان تغییرات آرایش کابل، باز کردن آن‌ها دشوار است و احتمال بریدن تصادفی کابل‌ها وجود دارد.

تجهیزات جانبی و پیش‌نیازهای نصب در رک‌های تست

یک رک لابراتوری به تنهایی صرفاً یک اسکلت فلزی است. تبدیل این اسکلت به یک مرکز پردازش پایداری، نیازمند انتخاب هوشمندانه متعلقاتی است که ایمنی و کارایی آن را تضمین کنند. برای بررسی لیست کامل این قطعات، می‌توانید مقاله معرفی تجهیزات جانبی ضروری برای نصب در رک‌های تست و توسعه را مطالعه کنید. در این بخش، سه پیش‌نیاز حیاتی را بررسی می‌کنیم.

مدیریت توزیع برق: PDU های متناسب با رک اوپن فریم

توزیع توان در رک‌های آزمایشگاهی به دلیل استفاده از تجهیزات پرمصرف، حساسیت بالایی دارد. در رک‌های باز، بهترین گزینه استفاده از PDUهای عمودی (Zero-U PDU) است.

• صرفه‌جویی در فضا: این یونیت‌های توزیع برق در کناره‌های داخلی یا پشتی ستون رک نصب می‌شوند و هیچ فضای مفیدی از یونیت‌های رک (U) را اشغال نمی‌کنند.
• قابلیت مانیتورینگ: در محیط‌های لابراتوری، استفاده از PDUهای هوشمند (Metered یا Switched) توصیه می‌شود تا تکنسین‌ها بتوانند میزان آمپر مصرفی هر دستگاه را به صورت جداگانه رصد کرده و از اورلود شدن مدار جلوگیری کنند. برای مشاهده گزینه‌های موجود، می‌توانید جهت بررسی مشخصات فنی و خرید PDU مناسب رک لابراتوری به فروشگاه سهاپیمان مراجعه کنید.

بلانک پنل‌ها، چرخ‌های صنعتی و پایه‌های ثابت

شاید در نگاه اول خرید بلانک پنل (Blanking Panel) در یک رک بدون درب بی‌معنی به نظر برسد، اما در واقعیت، این پنل‌ها حتی در رک‌های باز نقش مهمی در کنترل الگوی جریان هوا دارند. آن‌ها از پدیده “چرخش مجدد هوای داغ” (Bypass Air) جلوگیری کرده و هوای خروجی از پشت سرورها را مجبور می‌کنند که به سمت بالا حرکت کرده و با هوای خنک ورودی در جلو ترکیب نشوند.

از سوی دیگر، انتخاب بین چرخ (Castors) و پایه ثابت (Leveling Feet) به محیط نصب بستگی دارد. در لابراتوارها که رک باید مدام برای تست‌های مختلف جابه‌جا شود، استفاده از چرخ‌های صنعتی با قابلیت ترمز (Lockable) الزامی است. اما برای استقرار دائم در اتاق سرور، پایه‌های ثابت که ارتعاشات را بهتر جذب کرده و تراز دقیق رک را تضمین می‌کنند، اولویت دارند.

الزامات سیستم ارتینگ (اتصال به زمین) برای جلوگیری از تخلیه الکترواستاتیک (ESD)

در محیط‌های آزمایشگاهی که بردهای الکترونیکی حساس به صورت لخت (بدون کیس) تست می‌شوند، تخلیه بار الکترواستاتیک می‌تواند در یک لحظه باعث سوختن پردازنده‌های گران‌قیمت شود. رک لابراتوری به دلیل بدنه فلزی گسترده، پتانسیل بالایی برای تجمع بار ساکن دارد.

• شینه ارت (Grounding Busbar): نصب یک شینه مسی در کنار رک و اتصال تمامی تجهیزات به آن، اولین قدم است.
• اتصال بدنه: بدنه خود رک نیز باید از طریق کابل‌های ارت ضخیم به سیستم ارتینگ مرکزی ساختمان متصل شود. جزئیات فنی این فرآیند در مقاله نحوه اجرای صحیح سیستم ارتینگ در رک‌های لابراتوری به طور کامل تشریح شده است. بدون سیستم ارتینگ استاندارد، رک شما نه تنها ایمن نیست، بلکه می‌تواند به منبع نویز و خرابی سخت‌افزاری تبدیل شود.

💡 نظر کارشناس: در هنگام نصب تجهیزات در رک‌های ۴ ستونه لابراتوری، حتماً از ریل‌های کشویی (Sliding Rails) استفاده کنید. این کار به شما اجازه می‌دهد تجهیزات سنگین را بدون نیاز به باز کردن پیچ‌ها، مانند کشو به بیرون بکشید و به مدارات داخلی دسترسی پیدا کنید؛ قابلیتی که در محیط‌های تست، سرعت عمل شما را دو برابر می‌کند.

۵ اشتباه مهلک در پیکربندی و نصب رک لابراتوری (نکات تخصصی)

تجربه عملی در اجرای پروژه‌های دیتاسنتر نشان می‌دهد که حتی با خرید باکیفیت‌ترین تجهیزات، خطاهای کوچک در مرحله نصب می‌تواند منجر به خسارات سنگین سخت‌افزاری یا اختلالات طولانی‌مدت در شبکه شود. در ادامه، ۵ اشتباه استراتژیک که تکنسین‌های شبکه در هنگام کار با رک‌های اوپن فریم مرتکب می‌شوند را کالبدشکافی می‌کنیم.

اشتباه اول: عدم محاسبه دقیق مرکز ثقل تجهیزات رکمونت

رک‌های لابراتوری، به‌ویژه مدل‌های ۲ ستونه، نسبت به تغییرات مرکز ثقل (Center of Gravity) بسیار حساس هستند. اشتباه رایج، نصب تجهیزات سنگین مانند UPSهای آنلاین یا استوریج‌های پرظرفیت در نیمه بالایی رک است. این کار باعث می‌شود سازه حالت پاندولی پیدا کرده و با کوچک‌ترین لرزش محیطی یا فشار فیزیکی، دچار واژگونی شود.

راهکار مهندسی: همیشه سنگین‌ترین قطعات را در پایین‌ترین یونیت‌ها (U1 تا U10) قرار دهید. علاوه بر این، در رک‌های ۴ ستونه، حتماً از پیچ‌کردن پایه رک به کف بتنی (Bolting) استفاده کنید تا پایداری سازه در برابر گشتاورهای جانبی تضمین شود.

اشتباه دوم: نادیده گرفتن استانداردهای شعاع خمش کابل (Bend Radius)

در رک‌های بدون درب، به دلیل نبود محدودیت فیزیکی، تکنسین‌ها گاهی کابل‌ها را با زوایای تند از کنار ستون‌ها عبور می‌دهند یا با بست‌های کمربندی پلاستیکی آن‌ها را به شدت فشرده می‌کنند. نادیده گرفتن شعاع خمش استاندارد (که معمولاً باید ۴ تا ۱۰ برابر قطر کابل باشد)، باعث ایجاد “تلفات بازگشتی” (Return Loss) در کابل‌های مسی و “شکست نور” در فیبرهای نوری می‌شود. این موضوع در فرکانس‌های بالای کابل‌های Cat6A و Cat7 منجر به افت نرخ انتقال داده به صورت نامحسوس می‌شود که عیب‌یابی آن بسیار دشوار است.

اشتباه سوم: قرار دادن رک در مسیرهای پرتردد بدون حفاظ فیزیکی

یکی از فلسفه‌های رک لابراتوری، دسترسی سریع است؛ اما نصب آن در مسیرهای اصلی تردد پرسنل یا در نزدیکی درب‌های ورود و خروج، یک ریسک امنیتی و فنی بزرگ است. برخورد اتفاقی چرخ‌دستی‌ها، گیر کردن لباس پرسنل به پچ‌کوردها یا حتی ضربات ناخودآگاه به بدنه تجهیزات اکتیو، از جمله حوادثی است که به دلیل نبود دیواره جانبی در این رک‌ها رخ می‌دهد.

نکته ایمنی: رک‌های باز باید صرفاً در “مناطق ایزوله” (Restricted Areas) که تردد در آن‌ها تحت کنترل است و فضای کافی برای مانور تکنسین (بدون برخورد با تجهیزات) وجود دارد، نصب شوند.

اشتباه چهارم: نصب نامتقارن ریل‌ها و عدم تراز سطح

در رک‌های ۴ ستونه، عدم تراز بودن دقیق سطح زمین یا نصب نامتقارن ریل‌های داخلی در سمت چپ و راست، باعث ایجاد تنش برشی (Shear Stress) بر روی شاسی تجهیزات می‌شود. این مسئله در بلندمدت منجر به تاب برداشتن بدنه سرورها و گیر کردن ریل‌های کشویی می‌شود. استفاده از “تراز لیزری” در هنگام نصب پایه‌ها و اطمینان از هم‌ترازی دقیق سوراخ‌های یونیت در هر چهار ستون، از جمله پیش‌نیازهایی است که اغلب نادیده گرفته می‌شود.

اشتباه پنجم: انتخاب عمق نامناسب برای سرورهای نسل جدید

سرورهای مدرن (مانند نسل‌های جدید HP یا Dell) به دلیل افزایش توان پردازشی، طول بدنه بلندتری دارند. خرید رک لابراتوری با عمق استاتیک کم (مثلاً ۶۰ یا ۸۰ سانتی‌متر) برای این تجهیزات، باعث می‌شود انتهای سرور و کابل‌های متصل به آن از چهارچوب رک بیرون بزند. این موضوع نه تنها مدیریت کابل را غیرممکن می‌کند، بلکه انتهای تجهیزات را در معرض آسیب فیزیکی قرار می‌دهد. همیشه پیش از خرید، طول عمیق‌ترین تجهیز خود را با احتساب فضای لازم برای خمش کابل‌های پشت (حدود ۱۵ سانتی‌متر اضافه) محاسبه کنید.

💡 تجربه عملی: در زمان نصب، همیشه یک “دیاگرام چیدمان یونیت‌ها” تهیه کنید. یونیت‌هایی که خالی می‌مانند را با بلانک پنل بپوشانید. این کار در رک‌های باز نه تنها به زیبایی بصری کمک می‌کند، بلکه مانع از این می‌شود که تکنسین‌ها به اشتباه کابل‌ها را از میان فضای خالی بین تجهیزات عبور دهند و نظم کلی کابل‌کشی را به هم بزنند.
