برق قدرت؛ راهنمای جامع شبکه، تجهیزات صنعتی و سیستم‌های تولید نیرو

در مهندسی سیستم‌های انرژی، برق قدرت (Power Engineering) صرفاً به معنای روشن‌کردن چراغ‌ها نیست؛ بلکه دانشی است که بر تولید، انتقال، توزیع و تبدیل انرژی الکتریکی در مقیاس‌های کلان و صنعتی تمرکز دارد. هدف نهایی در این حوزه، حفظ تعادل میان “تولید” و “مصرف” در یک فرکانس و ولتاژ پایدار است. هرگونه نوسان یا عدم تعادل در این پارامترها، می‌تواند خسارات جبران‌ناپذیری به تجهیزات گران‌قیمت صنعتی وارد کند.

این مقاله به عنوان یک مرجع فنی کامل، تمامی اجزای این زنجیره را بررسی می‌کند. اگر شما به دنبال شناخت کلی‌تری از انواع ملزومات برقی هستید، پیشنهاد می‌شود ابتدا مقاله جامع تجهیزات الکتریکی را مطالعه کنید تا با دسته‌بندی‌های پایه آشنا شوید. اما اگر هدف شما درک عمیق سیستم‌های قدرت و انتخاب تجهیزاتی مانند ژنراتورها، ترانسفورماتورها و ادوات حفاظتی است، این راهنما دقیقاً برای شما تدوین شده است.

در فرآیند راه‌اندازی یک پروژه صنعتی یا ساختمانی، انتخاب صحیح تجهیزات حفاظتی و مولدهای برق، مرز بین یک سیستم پایدار و یک پروژه پرهزینه است. برای بررسی قیمت‌ها و مشخصات فنی دقیق مدل‌های موجود در بازار، می‌توانید مستقیماً به صفحه خرید و قیمت تجهیزات برق قدرت مراجعه کنید. در ادامه، مسیر جریان انرژی را از لحظه تولید در نیروگاه تا لحظه تحویل به تابلو برق کارخانه شما، کالبدشکافی خواهیم کرد.

ساختار شبکه قدرت؛ سفر انرژی از تولید تا مصرف

شبکه سراسری برق (Power Grid) یک سیستم یکپارچه و پیوسته است که در آن انرژی الکتریکی تولید شده و بلافاصله مصرف می‌شود؛ زیرا ذخیره‌سازی برق در مقیاس‌های گیگاواتی هنوز چالش‌برانگیز است. مهندسی قدرت بر سه رکن اصلی استوار است: تولید (Generation)، انتقال (Transmission) و توزیع (Distribution). درک عملکرد هر یک از این مراحل، پیش‌نیاز اصلی برای انتخاب صحیح تجهیزاتی است که در انتهای خط (یعنی در پروژه شما) نصب می‌شوند. در ادامه هر بخش را با جزئیات فنی بررسی می‌کنیم.

بخش تولید (Generation): نیروگاه‌ها چگونه کار می‌کنند؟

تولید انرژی الکتریکی، فرآیند تبدیل سایر صورت‌های انرژی (شیمیایی، هسته‌ای، پتانسیل گرانشی و…) به انرژی الکتریکی است. در قلب اکثر نیروگاه‌های جهان، ماشین‌های الکتریکی عظیمی به نام ژنراتور سنکرون (Synchronous Generator) یا آلترناتور قرار دارند.

اساس کار در بخش تولید، قانون القای فارادی است. یک محرک اولیه (Prime Mover) که می‌تواند توربین بخار، توربین گازی یا موتور دیزلی باشد، محور (شفت) ژنراتور را می‌چرخاند. این چرخش باعث حرکت میدان مغناطیسی رتور (Rotor) در داخل سیم‌پیچ‌های استاتور (Stator) می‌شود. تغییر شار مغناطیسی عبوری از سیم‌پیچ‌ها، ولتاژی را در ترمینال‌های خروجی القا می‌کند. در مقیاس‌های صنعتی و کارگاهی نیز، دقیقا همین اتفاق در ابعاد کوچکتر رخ می‌دهد؛ زمانی که شما از یک دیزل ژنراتور برای تأمین برق اضطراری استفاده می‌کنید، در واقع یک نیروگاه کوچک محلی را مدیریت می‌کنید.

نکته فنی مهم در بخش تولید، مفهوم “سنکرونیزاسیون” است. تمام ژنراتورهای متصل به شبکه سراسری باید با سرعت و فاز کاملاً هماهنگ (مثلاً ۵۰ هرتز در ایران) بچرخند. اگر فرکانس افت کند، نشان‌دهنده این است که بار مصرفی (Load) بیشتر از توان تولیدی توربین‌هاست و اگر فرکانس بالا رود، تولید بیش از مصرف است. تجهیزات کنترلی در نیروگاه‌ها وظیفه دارند این تعادل را در کسری از ثانیه حفظ کنند.

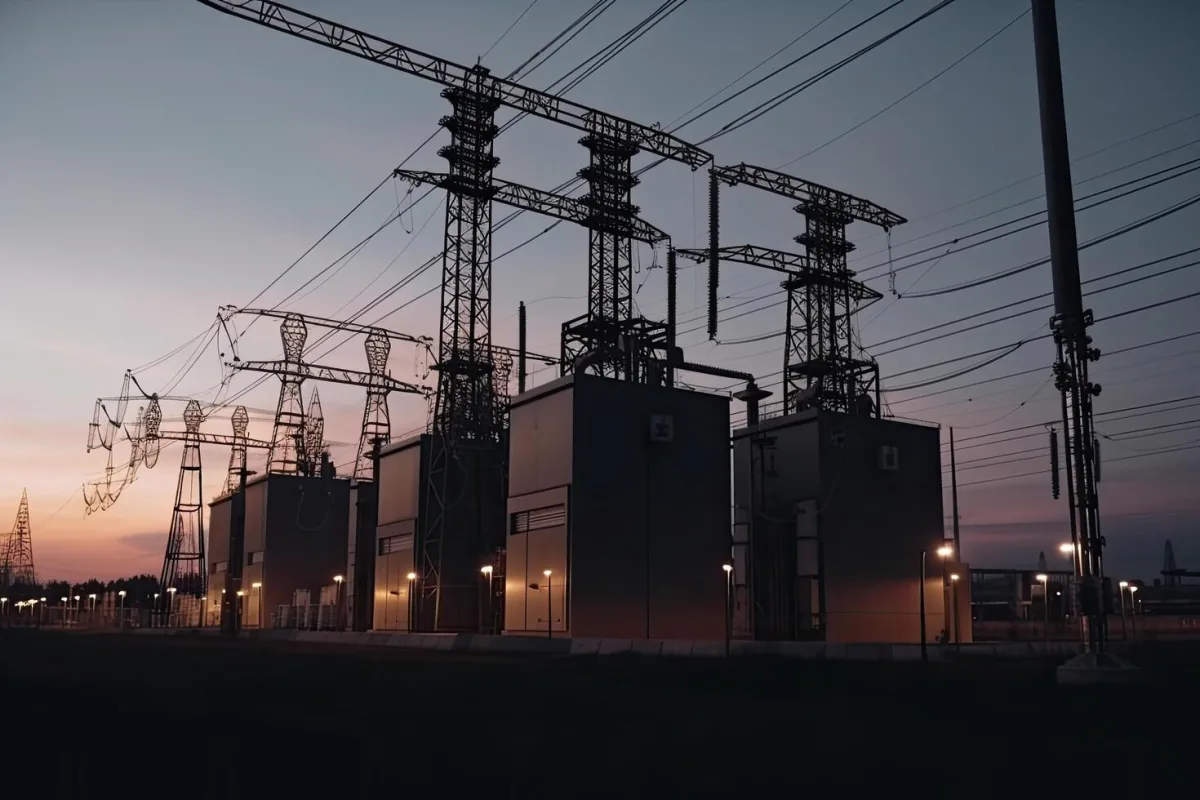

بخش انتقال (Transmission): خطوط فشار قوی و پست‌ها

پس از تولید برق، چالش اصلی انتقال این حجم عظیم انرژی به فواصل دور (صدها کیلومتر) با کمترین تلفات ممکن است. طبق فرمول توان ($P=V \times I$)، برای انتقال یک توان ثابت، می‌توانیم ولتاژ را افزایش دهیم تا جریان کاهش یابد. چرا کاهش جریان مهم است؟ زیرا تلفات حرارتی در سیم‌های انتقال با مجذور جریان رابطه مستقیم دارد ($Loss = R \times I^2$).

بنابراین، بلافاصله پس از نیروگاه، ولتاژ توسط ترانسفورماتورهای افزاینده (Step-up Transformers) به سطوح بسیار بالا (مانند ۲۳۰ یا ۴۰۰ کیلوولت) افزایش می‌یابد. این ولتاژ عظیم، جریان را به شدت کاهش داده و امکان انتقال انرژی با سیم‌های نازک‌تر و تلفات کمتر را فراهم می‌کند.

سیستم انتقال شامل دکل‌های فشار قوی، مقره‌ها و کابل‌های هوایی (یا زمینی) است که وظیفه دارند این ولتاژ خطرناک را ایمن نگه دارند. در این مرحله، مصرف‌کننده نهایی مستقیماً به شبکه متصل نمی‌شود (به جز صنایع بسیار بزرگ ذوب فلزات). شبکه انتقال مانند بزرگراه‌های عریض بین‌شهری است که حجم ترافیک (انرژی) را با سرعت بالا منتقل می‌کند اما امکان توقف (انشعاب‌گیری) در هر نقطه‌ای را ندارد. تجهیزات حفاظتی در این بخش مانند رله‌های دیستانس و دژنکتورهای ولتاژ بالا، وظیفه دارند در صورت وقوع صاعقه یا اتصال کوتاه، بخش معیوب را در چند میلی‌ثانیه از مدار خارج کنند تا پایداری کل شبکه به خطر نیفتد.

بخش توزیع (Distribution): تحویل برق استاندارد به مشترکین

وقتی خطوط انتقال به نزدیکی مراکز مصرف (شهرها و شهرک‌های صنعتی) می‌رسند، نوبت به شبکه توزیع می‌رسد. در پست‌های فوق توزیع و توزیع، ولتاژ طی چند مرحله توسط ترانسفورماتورهای کاهنده (Step-down Transformers) کاهش می‌یابد.

۱. فشار متوسط (Medium Voltage – MV): ابتدا ولتاژ به سطوحی مانند ۲۰ یا ۳۳ کیلوولت کاهش می‌یابد. این ولتاژ معمولاً برای کارخانجات صنعتی، بیمارستان‌ها و مجتمع‌های بزرگ تحویل داده می‌شود. صاحبان این صنایع باید خودشان پست برق اختصاصی (شامل ترانس و تابلوهای فشار متوسط) داشته باشند.

۲. فشار ضعیف (Low Voltage – LV): برای مصرف‌کنندگان خانگی و کارگاه‌های کوچک، ولتاژ توسط ترانس‌های توزیع محلی به ۴۰۰ ولت (سه فاز) و ۲۳۰ ولت (تک فاز) تبدیل می‌شود.

در بخش توزیع، چالش اصلی حفظ “کیفیت توان” است. افت ولتاژ در انتهای خطوط طولانی، هارمونیک‌های ناشی از بارهای غیرخطی و عدم تعادل فازها از مشکلات رایج این بخش است. مهندسین برق قدرت در کارخانجات باید با استفاده از تجهیزاتی مانند بانک‌های خازنی (برای اصلاح ضریب توان) و استابلایزرها، کیفیت برق ورودی را متناسب با حساسیت دستگاه‌های خود تنظیم کنند.

💡 نظر کارشناس (تجربه عملی):

بسیاری از خرابی‌های الکتروموتورها و درایوهای صنعتی، ناشی از نوسانات ولتاژ و عدم تقارن فازها در شبکه توزیع است، نه ایراد داخلی دستگاه. در پروژه‌های صنعتی، صرفاً به برق شهر اکتفا نکنید. نصب یک رله کنترل فاز دقیق و در صورت نیاز یک سیستم برق اضطراری (دیزل ژنراتور) که فرکانس و ولتاژ خروجی آن کالیبره شده باشد، می‌تواند عمر تجهیزات خط تولید شما را تا ۳۰٪ افزایش دهد.

تجهیزات حیاتی تولید برق؛ بررسی تخصصی و راهنمای انتخاب

در دنیای صنعت، وابستگی صرف به شبکه برق سراسری ریسک بزرگی محسوب می‌شود. قطع ناگهانی برق یا نوسانات شدید می‌تواند خط تولید را متوقف کرده و مواد اولیه را ضایع کند. اینجاست که تجهیزات “تولید برق مستقل” وارد میدان می‌شوند. اما بزرگترین چالش خریداران در این مرحله، سردرگمی میان واژگانی مانند “ژنراتور”، “آلترناتور”، “موتور برق” و “دیزل ژنراتور” است. بسیاری تصور می‌کنند این کلمات هم‌معنی هستند، در حالی که از نظر مهندسی و بازرگانی تفاوت‌های بنیادینی دارند. در ادامه این دسته‌بندی را به طور کامل شفاف می‌کنیم.

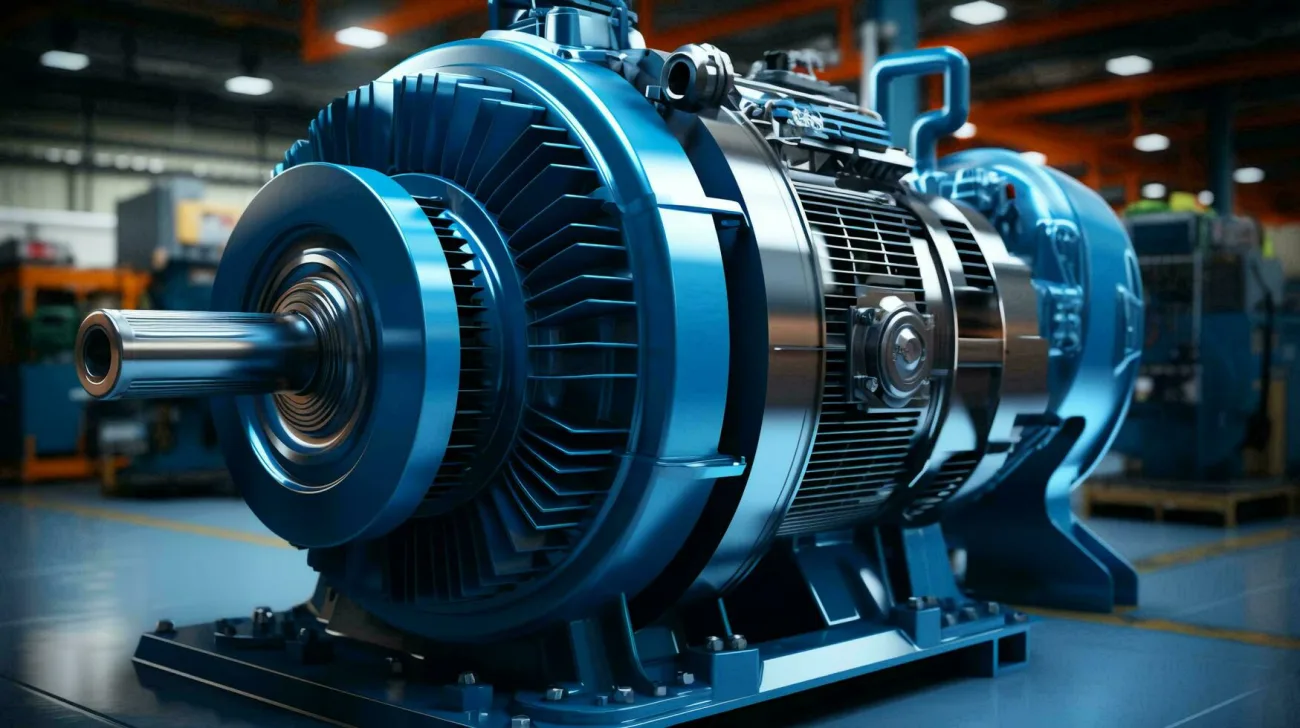

ژنراتور تک (Alternator)؛ مبدل انرژی مکانیکی به الکتریکی

وقتی در بازار صنعتی صحبت از خرید ژنراتور تک می‌شود، منظور فقط بخش “دینام” یا همان قسمت تولیدکننده برق است. این دستگاه به خودی خود هیچ توانی تولید نمی‌کند و دقیقاً مانند پمپ آبی است که موتور ندارد؛ یعنی برای کار کردن نیاز به یک نیروی محرک چرخشی دارد.

ژنراتور تک (Alternator) وظیفه دارد نیروی مکانیکی چرخشی را که از یک موتور (دیزلی، گازی یا بنزینی) دریافت می‌کند، طی فرآیند القای الکترومغناطیسی به جریان الکتریکی تبدیل کند. شناخت ساختار مکانیکی ژنراتورهای تک برای کسانی که قصد دارند خودشان سیستم مولد را مونتاژ (کوپله) کنند، حیاتی است. این ژنراتورها عمدتاً به دو دسته تقسیم می‌شوند:

1. ژنراتور تک‌سر بلبرینگ (Single Bearing) یا صفحه‌ای: این مدل‌ها که در استانداردهای جهانی با فلنج SAE شناخته می‌شوند، محبو‌ب‌ترین نوع برای کوپله مستقیم (Direct Coupling) هستند. در این حالت، شفت ژنراتور حذف شده و رتور مستقیماً توسط صفحاتی دیسکی (Flex Plate) به فلایویل موتور پیچ می‌شود. مزیت این روش، هم‌راستایی دقیق و عدم نیاز به شاسی‌های بسیار سنگین برای تراز کردن است.
2. ژنراتور دو سر بلبرینگ (Double Bearing) یا شفت‌دار: این مدل‌ها دارای شفت بیرون‌زده هستند و برای اتصال به موتور، نیاز به “کوپلینگ‌های ارتجاعی” یا تسمه و فولی دارند. اگر موتور محرک شما قدیمی است یا استاندارد SAE ندارد، استفاده از مدل‌های دو سر بلبرینگ (جفت بلبرینگ) راهکار مناسبی است.

برای مطالعه دقیق‌تر درباره برندهای معتبر جهانی (مانند استمفورد و مک‌الته) و بررسی ظرفیت‌های توانی، پیشنهاد می‌کنیم مقاله تخصصی ژنراتور تک چیست؟ را مطالعه کنید تا با جزئیات سیم‌پیچی و کلاس‌های عایقی آشنا شوید.

موتور برق و دیزل ژنراتور؛ نیروگاه‌های مستقل و کامل

در طرف مقابل، وقتی از “دیزل ژنراتور” یا “موتور برق” صحبت می‌کنیم، منظور یک پکیج کامل و آماده‌به‌کار (Ready to Run) است. این پکیج شامل یک موتور احتراقی قدرتمند، یک ژنراتور تک، شاسی فولادی، باک سوخت، سیستم خنک‌کننده (رادیاتور) و تابلو فرمان است.

تفاوت اصلی در این دسته، بر اساس “مقیاس و کاربرد” تعریف می‌شود:

• موتور برق (Portable Generators): این دستگاه‌ها معمولاً در توان‌های پایین (از ۱ کیلووات تا ۱۵ کیلووات) تولید می‌شوند. سوخت آن‌ها اغلب بنزین است (هرچند مدل‌های دیزلی کوچک هم وجود دارد) و با هوا خنک می‌شوند. کاربرد اصلی انواع موتور برق برای مصارف سیار، کمپینگ، ویلاهای کوچک و ابزارآلات کارگاهی سیار است. دور موتور در این دستگاه‌ها معمولاً ۳۰۰۰ دور در دقیقه است که باعث می‌شود برای کارکرد دائم‌کار (24/7) مناسب نباشند.
• دیزل ژنراتورهای صنعتی (Industrial Gensets): این غول‌های صنعتی برای تامین برق کارخانجات، بیمارستان‌ها و پروژه‌های بزرگ طراحی شده‌اند. موتور آن‌ها دیزلی و آب‌خنک است و معمولاً با دور ۱۵۰۰ کار می‌کنند که استهلاک را به شدت کاهش می‌دهد. یک دیزل ژنراتور استاندارد دارای سیستم‌های حفاظتی پیشرفته (ECU) است که فشار روغن، دمای آب و فرکانس را لحظه‌به‌لحظه پایش می‌کند.

اگر قصد خرید یک مولد دائم‌کار یا اضطراری قدرتمند را دارید، حتماً پیش از اقدام، راهنمای جامع انتخاب دیزل ژنراتور و موتور برق را بررسی کنید تا در محاسبات توان (کاوا و کیلووات) دچار اشتباه نشوید.

همچنین برای مشاهده مدلها و قیمت انواع موتوربرق به صفحه مربوطه در فروشگاه سهاپیمان مراجعه فرمایید یا با شماره تلفنهای پشتیبانی با ما در ارتباط باشید.

💡 نظر کارشناس (تجربه عملی): ژنراتور تک بخریم یا دیزل ژنراتور آماده؟ خرید “ژنراتور تک” فقط زمانی توجیه اقتصادی دارد که شما از قبل یک موتور سالم (مثلاً موتور بنز یا پرکینز) داشته باشید و بخواهید با هزینه کم آن را برق‌دار کنید (عمل کوپله کاری). اما اگر موتور ندارید، خرید قطعه‌به‌قطعه و کوپله کردن دستی (Workshop Coupling) معمولاً گران‌تر از خرید یک “دیزل ژنراتور کوپله فابریک” تمام می‌شود و کیفیت و تراز بودن دستگاه کارخانه‌ای را نیز نخواهد داشت.

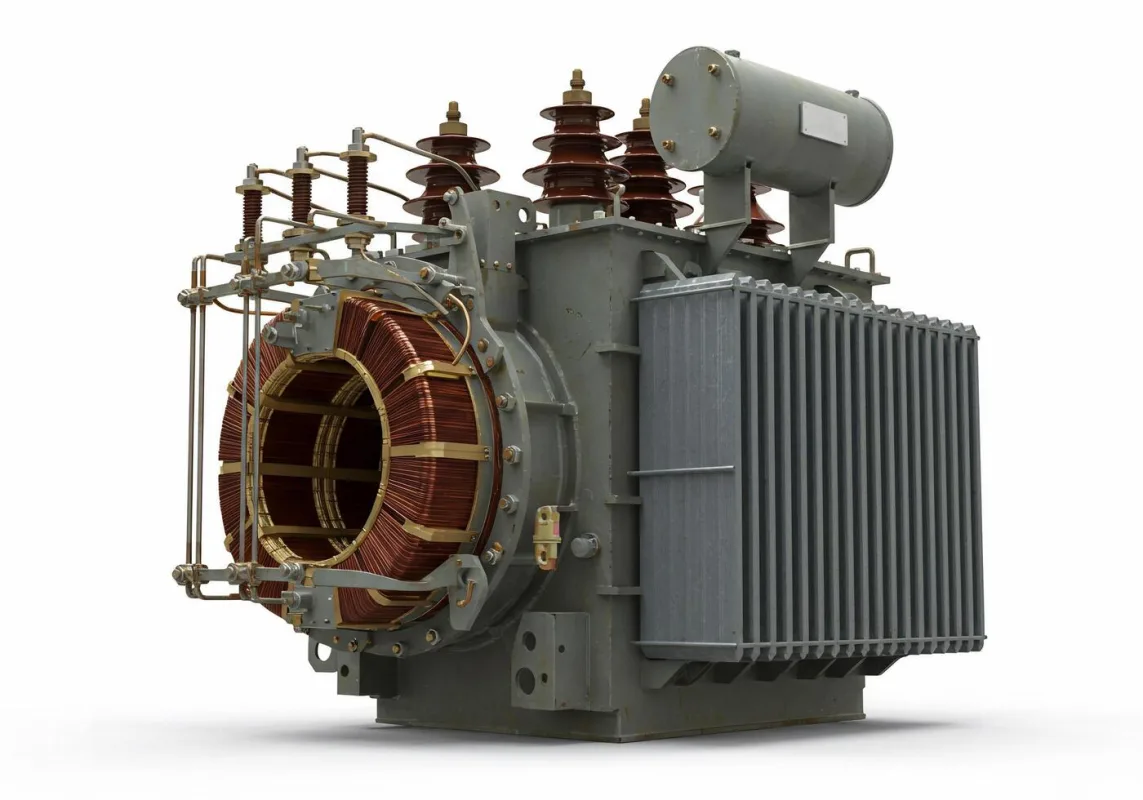

ترانسفورماتورها؛ قطعه مهم شبکه توزیع و قدرت

در شبکه برق قدرت، ترانسفورماتور (Transformer) تنها یک ماشین ایستا نیست؛ بلکه مهم‌ترین گلوگاه انتقال انرژی است. بدون ترانسفورماتور، ولتاژ تولیدی نیروگاه‌ها (که معمولاً حدود ۱۱ تا ۲۰ کیلوولت است) قابلیت انتقال به فواصل دور را ندارد و همچنین ولتاژ خطوط انتقال (۴۰۰ یا ۲۳۰ کیلوولت) قابلیت مصرف در کارخانجات را نخواهد داشت.

اصول کارکرد ترانسفورماتور (افزایش و کاهش ولتاژ)

اساس کار ترانسفورماتور بر قانون القای متقابل فارادی استوار است. این دستگاه از دو سیم‌پیچ (اولیه و ثانویه) که دور یک هسته آهنی لایه لایه پیچیده شده‌اند، تشکیل شده است. این دو سیم‌پیچ هیچ ارتباط الکتریکی مستقیمی با هم ندارند و انرژی صرفاً از طریق میدان مغناطیسی منتقل می‌شود.

نکته کلیدی در انتخاب ترانسفورماتور، نسبت تبدیل است. اگر تعداد دور سیم‌پیچ ثانویه کمتر از اولیه باشد، ولتاژ کاهش و جریان افزایش می‌یابد (ترانس کاهنده – مناسب برای کارخانجات). در صنعت برق قدرت، پلاک‌خوانی ترانسفورماتور و درک مفاهیمی مثل “گروه برداری” (Vector Group) برای موازی‌سازی ترانس‌ها بسیار حیاتی است. عدم رعایت هم‌فازی می‌تواند منجر به اتصال کوتاه شدید و انفجار شود.

انواع ترانسفورماتورهای قدرت (روغنی و خشک)

هنگام تجهیز پست برق یک واحد صنعتی، یکی از بزرگترین چالش‌ها انتخاب بین تکنولوژی‌های مختلف ترانسفورماتور است. هر کدام از این مدل‌ها مزایا و معایب خاص خود را دارند که باید بر اساس شرایط محیطی پروژه انتخاب شوند. برای مشاهده مدل‌ها و قیمت انواع ترانسفورماتور می‌توانید به بخش فروشگاه مراجعه کنید، اما قبل از آن دسته‌بندی زیر را مطالعه کنید:

1. ترانسفورماتورهای روغنی (Oil-Immersed): در این نوع، سیم‌پیچ‌ها و هسته داخل مخزنی پر از روغن عایق غوطه‌ور هستند. روغن هم وظیفه عایق‌کاری الکتریکی را دارد و هم انتقال حرارت.
   • منبع انبساط (Conservator): مدل‌های کلاسیک که دارای یک مخزن ذخیره روغن در بالای بدنه هستند. این مدل‌ها ارزان‌ترند اما روغن در آن‌ها با هوا در تماس است و نیاز به تصفیه دوره‌ای و رطوبت‌گیری (سیلیکاژل) دارد.
   • هرمتیک (Hermetic): سیستم کاملاً بسته و مهر و موم شده است. روغن با هوا تماس ندارد، در نتیجه عمر روغن بسیار بالاتر است و نیاز به نگهداری کمتری دارد. خنک‌کاری از طریق پره‌های ارتجاعی بدنه انجام می‌شود.
2. ترانسفورماتورهای خشک رزینی (Cast Resin): در این مدل‌ها به جای روغن، سیم‌پیچ‌ها در رزین اپوکسی دفن شده‌اند. این ترانس‌ها خطر آتش‌سوزی و انفجار ندارند و برای فضاهای سرپوشیده، برج‌های مسکونی، بیمارستان‌ها و تونل‌ها الزامی هستند. اگرچه قیمت بالاتری دارند، اما هزینه نگهداری آن‌ها تقریباً صفر است.

برای اینکه بدانید دقیقاً کدام نوع ترانس برای اقلیم و نوع کاربری شما (مثلاً مناطق شرجی یا گرم و خشک) مناسب‌تر است، مقاله تخصصی راهنمای جامع ترانسفورماتورها را مطالعه کنید که به جزئیات تلفات بار و بی‌باری (No-load loss) پرداخته است.

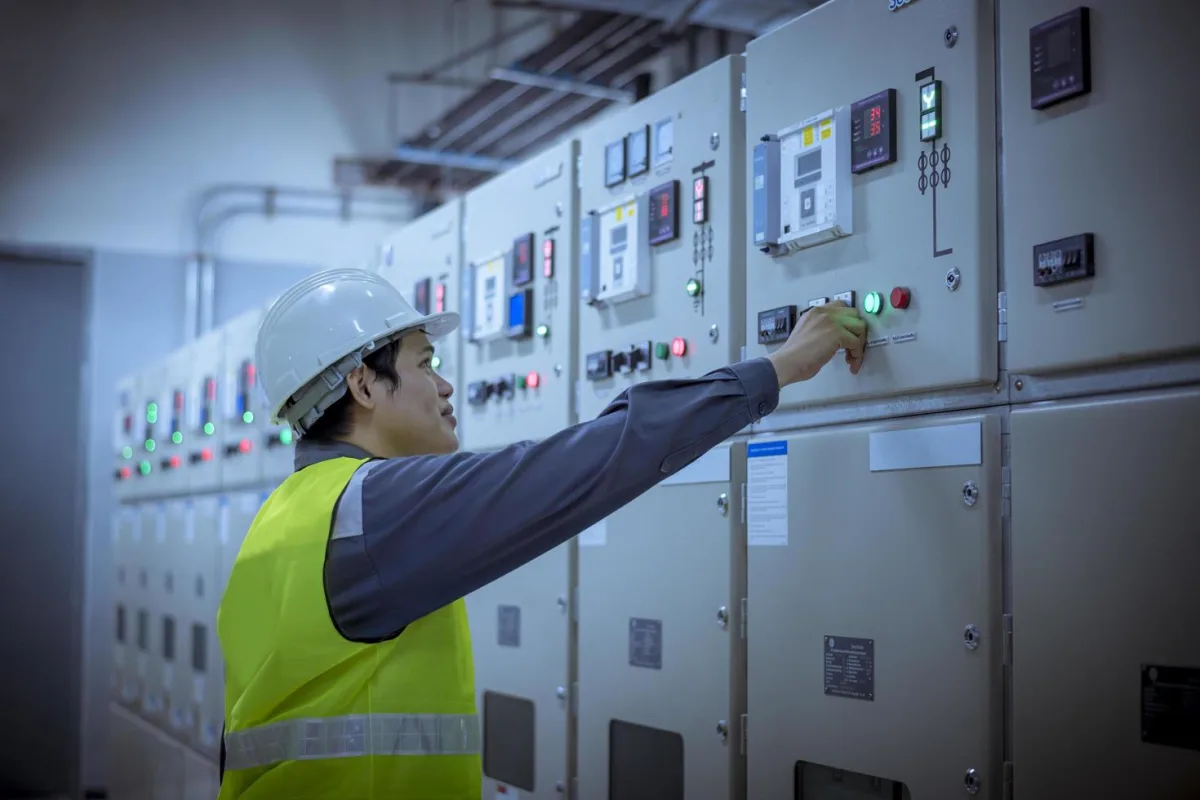

تجهیزات کلیدزنی و حفاظتی (Switchgear & Protection)

در شبکه قدرت، “کنترل” و “ایمنی” دو روی یک سکه هستند. تجهیزات کلیدزنی یا سوئیچگیر (Switchgear) مجموعه‌ای از ادوات قطع و وصل، اندازه‌گیری و حفاظت هستند که وظیفه دارند تداوم جریان برق را مدیریت کرده و در صورت بروز خطا، قسمت معیوب را ایزوله کنند. بدون این تجهیزات، یک اتصال کوتاه ساده می‌تواند منجر به انفجار ترانسفورماتورها و آتش‌سوزی‌های گسترده شود.

برای تامین امنیت تابلوهای برق صنعتی و پست‌های پاساژ، انتخاب صحیح تجهیزات حفاظتی بر اساس سطح ولتاژ و جریان اتصال کوتاه (Short Circuit Level) الزامی است. می‌توانید لیست کامل این ملزومات را در بخش تجهیزات تابلو برق و حفاظت مشاهده و بررسی نمایید. در ادامه، تفاوت‌های حیاتی این تجهیزات را بررسی می‌کنیم.

تفاوت کلیدی دژنکتور (Breaker) و سکسیونر (Disconnector)

یکی از خطرناک‌ترین اشتباهات در اپراتوری پست‌های برق، عدم درک تفاوت دژنکتور و سکسیونر است. هر دو وظیفه قطع و وصل مدار را دارند، اما مکانیزم و زمان استفاده از آن‌ها کاملاً متفاوت است:

1. دژنکتور (Circuit Breaker):دژنکتور “کلید قدرت” است. این دستگاه طوری طراحی شده که می‌تواند مدار را زیر بار (Under Load) و حتی در زمان وقوع اتصال کوتاه قطع کند. وقتی کنتاکت‌های دژنکتور زیر بار از هم جدا می‌شوند، جرقه (آرک) شدیدی ایجاد می‌شود. دژنکتورها مجهز به محفظه‌های خاموش‌کننده جرقه هستند که با استفاده از گاز SF6، خلاء (Vacuum) یا روغن، این آرک را در کسری از ثانیه خفه می‌کنند.
2. سکسیونر (Disconnector):سکسیونر یک “کلید غیرقابل قطع زیر بار” است. وظیفه آن صرفاً ایجاد یک جدایی فیزیکی قابل مشاهده (Visual Gap) است تا تعمیرکار مطمئن شود برق قطع شده است. سکسیونر هیچ مکانیزمی برای خاموش کردن جرقه ندارد.

خطر مرگبار: هرگز سکسیونر را وقتی جریان در مدار برقرار است باز نکنید! این کار باعث ایجاد قوس الکتریکی شدید، ذوب شدن تیغه‌ها و انفجار می‌شود. همیشه اول دژنکتور را قطع کنید، سپس سکسیونر را باز کنید (این فرآیند معمولاً توسط اینترلاک مکانیکی تضمین می‌شود).

نقش رله‌های حفاظتی در امنیت شبکه

دژنکتور به تنهایی “هوش” ندارد و نمی‌داند چه زمانی باید قطع کند. این وظیفه بر عهده رله‌های حفاظتی (Protection Relays) است. رله‌ها مغز متفکر سیستم حفاظتی هستند. آن‌ها با دریافت سیگنال از ترانس‌های جریان (CT) و ولتاژ (PT)، پارامترهای شبکه را دائماً پایش می‌کنند.

به محض اینکه رله خطایی را تشخیص دهد (مثل افزایش جریان ناگهانی، عدم تقارن فازها یا برگشت توان)، فرمان “Trip” را به دژنکتور صادر می‌کند. در تابلوهای برق مدرن، از رله‌های میکروپروسسوری استفاده می‌شود که علاوه بر حفاظت، قابلیت ثبت وقایع (Event Logging) را نیز دارند تا مهندسین بتوانند علت حادثه را تحلیل کنند.

💡 نظر کارشناس (تجربه عملی):

در تنظیم رله‌های ثانویه (Overcurrent/Earth fault)، هماهنگی حفاظتی (Coordination) بسیار مهم است. رله پایین‌دست (نزدیک به بار) باید سریع‌تر از رله بالادست عمل کند. اگر این زمان‌بندی رعایت نشود، با یک اتصالی کوچک در یک موتور فرعی، کل برق کارخانه از ورودی اصلی قطع می‌شود (Blackout بی‌دلیل).

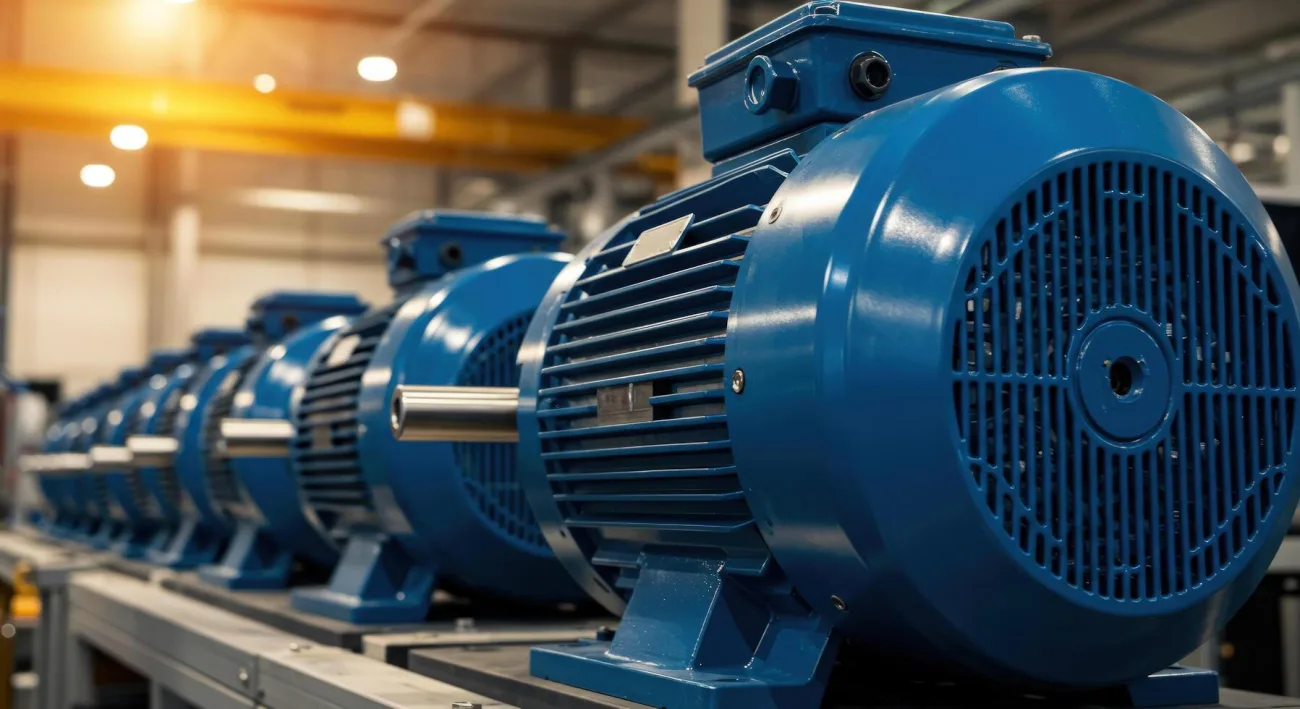

الکتروموتورها؛ اصلی‌ترین مصرف‌کننده بار در شبکه قدرت

اگر ژنراتورها قلب تولیدکننده شبکه باشند، الکتروموتورها (Electric Motors) عضلات صنعت هستند. تخمین زده می‌شود که بیش از ۶۰٪ کل برق تولیدی در جهان توسط الکتروموتورها در کارخانجات، سیستم‌های تهویه، پمپاژ آب و نوار نقاله‌ها مصرف می‌شود.

در مهندسی قدرت، موتورها به عنوان “بار سلفی” (Inductive Load) شناخته می‌شوند. این یعنی علاوه بر مصرف توان مفید (اکتیو) برای چرخش شفت، مقداری توان راکتیو نیز برای مغناطیس‌کردن سیم‌پیچ‌های خود از شبکه می‌کشند که باعث کاهش ضریب توان می‌شود. شناخت نوع موتور برای انتخاب ژنراتور و کابل بسیار مهم است:

• موتورهای القایی AC (آسنکرون): رایج‌ترین نوع در صنعت (قفس سنجابی). ساختمان ساده، قیمت مناسب و استهلاک کم از ویژگی‌های آن‌هاست. مشکل اصلی آن‌ها جریان راه‌اندازی بالا (۵ تا ۷ برابر جریان نامی) است که می‌تواند باعث افت ولتاژ شدید در شبکه شود.
• موتورهای DC: در گذشته برای کنترل سرعت دقیق استفاده می‌شدند اما امروزه جای خود را به درایوهای فرکانس متغیر (VFD) داده‌اند، مگر در صنایع خاص (مثل نورد فولاد یا جرثقیل‌های سنگین).

برای راه‌اندازی ایمن این تجهیزات، استفاده از تابلوهای سافت‌استارتر یا اینورتر توصیه می‌شود که می‌توانید انواع آن را در دسته تجهیزات الکتریکی و صنعتی بررسی کنید. یا از طریق شماره های پشتیبانی با ما در ارتباط باشید.

مقایسه کاربردی: کوپله کردن ژنراتور تک یا خرید دستگاه آماده؟

یکی از سوالات پرتکرار مشتریان این است: “آیا بهتر است خودم یک موتور و ژنراتور جداگانه بخرم و سرهم (کوپله) کنم، یا یک دیزل ژنراتور آماده بخرم؟”

پاسخ به این سوال بستگی به دارایی‌های فعلی و سطح تخصص شما دارد. جدول زیر تمام جوانب این تصمیم را شفاف می‌کند:

نتیجه‌گیری استراتژیک: اگر یک موتور خاور یا بنز ۱۰ تن قدیمی و سالم در انبار دارید، خرید یک ژنراتور تک جفت بلبرینگ و کوپله کردن آن اقتصادی‌ترین روش است. اما برای برق اضطراری یک ساختمان مسکونی یا سرورهای حساس، حتماً از دستگاه‌های کوپله فابریک استفاده کنید تا از دردسرهای لرزش و خرابی‌های مکرر در امان باشید.

راهنمای جامع نگهداری و تعمیرات (PM) در تاسیسات برق قدرت

تجهیزات حوزه برق قدرت، سرمایه‌های سنگین صنعتی محسوب می‌شوند و طول عمر آن‌ها رابطه مستقیمی با اجرای دقیق برنامه “نت” (نگهداری و تعمیرات پیشگیرانه یا Preventive Maintenance) دارد. در سیستم‌های قدرت، خرابی یک قطعه صرفاً به معنای هزینه تعویض نیست، بلکه به معنای توقف خط تولید و خسارت‌های زنجیره‌ای است. در این بخش، چک‌لیست عملیاتی برای سه رکن اصلی (ترانسفورماتور، دیزل ژنراتور و ژنراتور تک) را بررسی می‌کنیم.

۱. پروتکل سرویس و نگهداری ترانسفورماتورها

ترانسفورماتورها تجهیزاتی با استهلاک مکانیکی پایین هستند (چون قطعه متحرک ندارند)، اما عایق‌های آن‌ها به شدت در معرض تخریب حرارتی و شیمیایی قرار دارند.

• پایش وضعیت روغن و سیلیکاژل: در ترانس‌های روغنی کنسرواتوری، رطوبت‌گیر (Silica Gel) حیاتی‌ترین بخش تنفسی است. رنگ دانه‌های سیلیکاژل باید به طور مداوم چک شود (معمولاً از آبی به صورتی یا نارنجی به سبز تغییر رنگ می‌دهند که نشانه اشباع شدن از رطوبت است). روغن ترانس باید سالیانه برای تست “دی‌الکتریک” (Dielectric Strength) و “گازکروماتوگرافی” (DGA) نمونه‌برداری شود تا وجود احتمالی قوس‌های الکتریکی داخلی یا پیرشدگی کاغذ عایقی تشخیص داده شود.
• بازرسی بوشینگ‌ها و اتصالات: ترمینال‌های فشار قوی و ضعیف باید از نظر نشتی روغن و ترک‌خوردگی مقره‌ها بررسی شوند. شل بودن اتصالات باعث ایجاد “نقاط داغ” (Hot Spots) می‌شود که با دوربین‌های ترموگرافی قابل شناسایی است.
• بررسی سیستم خنک‌کننده: در ترانس‌های توان بالا، فن‌ها و رادیاتورها باید عاری از گرد و غبار باشند. گرفتگی پره‌های رادیاتور باعث افزایش دمای سیم‌پیچ و کاهش شدید عمر مفید ترانسفورماتور می‌شود.

۲. چک‌لیست نگهداری دیزل ژنراتور (مولد قدرت)

موتورهای دیزلی در سیستم‌های اضطراری باید همواره آماده “استارت آنی” باشند. غفلت از یک فیلتر ساده می‌تواند در لحظه قطع برق شبکه، کل مجموعه را از مدار خارج کند.

• مدیریت سیالات (روغن، سوخت، آب): روغن موتور باید بر اساس ساعت کارکرد (معمولاً هر ۱۵۰ تا ۲۵۰ ساعت) یا هر ۶ ماه یکبار تعویض شود. باقی ماندن گازوئیل طولانی‌مدت در باک باعث ایجاد لجن و گرفتگی سوزن انژکتور می‌شود. حتماً از محلول‌های پایدارکننده سوخت در صورت عدم استفاده طولانی استفاده کنید.
• سیستم استارت و باتری: رایج‌ترین دلیل روشن نشدن دیزل ژنراتور، خرابی باتری است. سطح الکترولیت، تمیزی سرباتری‌ها و ولتاژ شارژر اتوماتیک باید هفتگی چک شود.
• تست زیر بار (Load Bank Test): روشن کردن ژنراتور بدون بار (Idle) برای مدت طولانی به موتور آسیب می‌زند (پدیده Wet Stacking). دستگاه باید ماهیانه حداقل ۳۰ دقیقه با ۵۰٪ بار نامی کار کند تا دوده و رسوبات کربنی در سیلندر بسوزد.

۳. نگهداری اختصاصی ژنراتور تک (Alternator)

بسیاری از کاربران تمام تمرکز را روی موتور می‌گذارند و آلترناتور (بخش تولید برق) را فراموش می‌کنند.

• تمیزکاری و تهویه: سیم‌پیچ‌های استاتور و روتور باید کاملاً تمیز باشند. گرد و غبار مخلوط با رطوبت، لایه عایقی را تضعیف کرده و باعث اتصال کوتاه (Short Circuit) می‌شود. ورودی و خروجی هوای ژنراتور تک باید همواره باز باشد.
• بررسی AVR و دیودها: در ژنراتورهای براشلس (بدون زغال)، پل دیودی و وریستورِ محافظِ روتور باید چک شوند. نوسان ولتاژ خروجی اغلب ناشی از خرابی یا تنظیم نبودن رگولاتور ولتاژ (AVR) است.
• گریس‌کاری بلبرینگ‌ها: در ژنراتورهای دو سر بلبرینگ، خشک شدن گریس باعث قفل شدن شفت و سوختن سیم‌پیچ می‌شود. برنامه گریس‌کاری باید طبق ساعت کارکرد اعلامی سازنده (مثلاً استمفورد یا مک‌الته) انجام شود.

💡 تجربه عملی: یکی از اشتباهات مهلک در نگهداری سیستم‌های قدرت، “بیش‌اطمینانی به سنسورها” است. بارها مشاهده شده که سنسور فشار روغن یا دمای آب دیزل ژنراتور خراب بوده و اپراتور متوجه وضعیت بحرانی نشده است. همیشه در کنار سیستم‌های دیجیتال، بازدیدهای چشمی و شنیداری (صدای غیرعادی بلبرینگ یا موتور) را در اولویت قرار دهید. چک‌لیست کاغذی، هنوز هم قدرتمندترین ابزار مهندسی نت است.

۵ نکته تخصصی برای جلوگیری از خرابی‌های پرهزینه

در مهندسی برق قدرت، جزئیات فنی کوچک تفاوت بین یک سیستم پایدار و یک فاجعه پرهزینه را رقم می‌زنند. این نکات حاصل تجربیات میدانی در پروژه‌های صنعتی است.

۱. تست مقاومت عایقی (Megger Test) را جدی بگیرید

تست پیوستگی (Buzzer) مولتی‌متر برای بررسی سلامت سیم‌پیچ ژنراتور یا الکتروموتور کافی نیست. عایق‌ها ممکن است سالم به نظر برسند اما در ولتاژ بالا دچار نشتی شوند. قبل از راه‌اندازی هر پروژه سنگین یا بعد از مدت طولانی خاموشی، حتماً با دستگاه میگر (Megger)، مقاومت عایقی بین فازها و بدنه را اندازه بگیرید. مقاومت زیر ۱ مگا اهم یعنی خطر سوختن حتمی است.

۲. بالانس فازها؛ دشمن پنهان ژنراتورها

در سیستم‌های سه فاز، عدم تعادل بار (Unbalanced Load) نباید بیش از ۲۰٪ باشد. اگر از یک ژنراتور سه فاز برای تغذیه بارهای تک‌فازِ نامتقارن استفاده کنید، جریان برگشتی در سیم نول باعث داغ شدن شدید هسته ژنراتور و لرزش مکانیکی می‌شود. بارها را دقیقاً روی سه فاز تقسیم کنید.

۳. ضریب تصحیح ارتفاع و دما (Derating)

توانی که روی پلاک تجهیزات برق قدرت (مخصوصاً موتورهای احتراقی و ژنراتورها) نوشته شده، در شرایط استاندارد (سطح دریا و دمای ۲۵ درجه) است. به ازای هر ۱۰۰۰ متر ارتفاع، حدود ۱۰٪ و هر ۱۰ درجه افزایش دما، مقداری از توان خروجی کم می‌شود. هنگام خرید تجهیزات برق قدرت، حتماً شرایط جغرافیایی محل نصب را به کارشناسان ما بگویید تا دستگاهی با توان بالاتر (Over-sizing) پیشنهاد دهند.

۴. حفاظت در برابر ولتاژهای گذرا (Transients)

بسیاری از بردهای الکترونیکی حساس (مثل درایوهای صنعتی یا کنترلرهای PLC) نه با قطع برق، بلکه با نوسانات لحظه‌ای و اسپایک‌های ولتاژ (Voltage Spikes) ناشی از سوئیچینگ خازن‌ها یا صاعقه می‌سوزند. نصب سرج ارستر (Surge Arrester) در تابلو برق ورودی، یک بیمه ارزان برای تجهیزات میلیاردی است.

۵. خطر استفاده از کابل نامناسب

در فواصل طولانی، افت ولتاژ (Voltage Drop) قاتل تجهیزات است. اگر سطح مقطع کابل کمتر از حد استاندارد باشد، ولتاژ در انتهای خط افت کرده و موتورها برای جبران توان، جریان بیشتری می‌کشند که منجر به داغ شدن و سوختن آن‌ها می‌شود. انتخاب کابل باید بر اساس محاسبات دقیق مهندسی و مسافت انجام شود، نه فقط جریان نامی.

پرسش‌های متداول در مورد تجهیزات برق قدرت

در این بخش به پرتکرارترین سوالات کاربران در زمینه انتخاب و خرید تجهیزات شبکه قدرت پاسخ می‌دهیم.

نتیجه‌گیری و مشاوره نهایی خرید تجهیزات برق قدرت

صنعت برق قدرت، عرصه آزمون و خطا نیست. انتخاب اشتباه یک ترانسفورماتور یا عدم هماهنگی (Matching) صحیح بین موتور و ژنراتور تک، نه تنها سرمایه شما را هدر می‌دهد، بلکه ایمنی مجموعه را به خطر می‌اندازد. ما در این مقاله سعی کردیم از مفاهیم پایه شبکه تا جزئیات فنی تجهیزات را پوشش دهیم تا شما با دید مهندسی تصمیم بگیرید.

اگر مدیر پروژه هستید یا برای کارخانه و کارگاه خود به دنبال تجهیزات پایدار می‌گردید، کیفیت و خدمات پس از فروش باید اولویت اول شما باشد. مجموعه “سهاپیمان” با تامین برترین برندهای بازار و ارائه مشاوره تخصصی، فاصله بین نیاز فنی و خرید مطمئن را پر کرده است.
