تجهیزات پسیو شبکه؛ راهنمای جامع شناخت، انتخاب و خرید زیرساخت حرفه‌ای

تصور کنید میلیون‌ها تومان برای خرید سرورهای قدرتمند و سوییچ‌های سیسکو هزینه کرده‌اید، اما شبکه شما همچنان کند است، قطع و وصلی دارد و عیب‌یابی آن ساعت‌ها زمان می‌برد. مشکل کجاست؟ تجربه نشان داده است که در بیش از ۷۰٪ مواقع، ریشه مشکلات شبکه نه در تجهیزات گران‌قیمت الکترونیکی، بلکه در زیرساخت‌های فیزیکی و اتصالات پنهان آن نهفته است. تجهیزات پسیو شبکه (Passive Network Equipment)، همان قهرمانان خاموشی هستند که ستون‌های اصلی انتقال داده را تشکیل می‌دهند، اما اغلب نادیده گرفته می‌شوند.

اگر قصد راه‌اندازی یا ارتقای یک شبکه استاندارد را دارید، این مقاله نقشه راه نهایی شماست. ما در اینجا از کلی‌گویی فاصله می‌گیریم و به شما می‌گوییم چگونه با انتخاب صحیح رک، پسیو و متعلقات، پایداری شبکه خود را برای دو دهه آینده تضمین کنید. قبل از ورود به جزئیات فنی، پیشنهاد می‌کنیم نگاهی به مقاله مرجع تجهیزات شبکه بیندازید تا دیدگاهی کلان نسبت به اکوسیستم شبکه پیدا کنید. همچنین اگر در مرحله خرید هستید، می‌توانید برای بررسی قیمت‌ها و مدل‌ها مستقیماً به بخش فروشگاهی محصولات پسیو شبکه مراجعه نمایید.

تجهیزات پسیو شبکه چیست؟ (تفاوت با اکتیو و اهمیت زیرساخت)

در دنیای شبکه، تجهیزات به دو دسته کلی “اکتیو” (Active) و “پسیو” (Passive) تقسیم می‌شوند. درک عمیق تفاوت این دو، مرز بین یک نصاب معمولی و یک متخصص شبکه است. به زبان ساده، تجهیزات پسیو شبکه به آن دسته از سخت‌افزارها و قطعاتی گفته می‌شود که برای عملکرد خود نیازی به جریان الکتریسیته ندارند و هیچ‌گونه تغییری (مانند تقویت یا پردازش) روی دیتای عبوری اعمال نمی‌کنند.

در حالی که تجهیزات اکتیو (مانند روتر، سوییچ و سرور) حکم “مغز و منطق” شبکه را دارند و با برق کار می‌کنند، تجهیزات پسیو شبکه نقش “رگ‌ها، استخوان‌بندی و سیستم عصبی” را ایفا می‌کنند. وظیفه اصلی پسیو، ایجاد مسیر فیزیکی برای انتقال سیگنال‌ها و نگهداری از تجهیزات است. شاید بپرسید چرا شناخت دقیق این تجهیزات تا این حد حیاتی است؟ پاسخ در “پایداری فیزیکی” نهفته است. یک سوییچ قدرتمند بدون بستر کابل‌کشی استاندارد و رکی که دمای آن را مدیریت کند، کارایی خود را از دست خواهد داد.

تعریف فنی پسیو (Passive) در لایه فیزیکی

از منظر مدل مرجع OSI (Open Systems Interconnection)، تجهیزات پسیو دقیقاً در لایه اول یا همان لایه فیزیکی (Physical Layer) فعالیت می‌کنند. در مهندسی شبکه، واژه “Passive” به معنای “غیرفعال در برابر سیگنال” است. یعنی این قطعات هیچ توانایی در تولید، بازتولید یا هدایت هوشمند سیگنال‌های دیتا ندارند.

تجهیزات پسیو شامل طیف وسیعی از ابزارها می‌شوند:

• مسیرهای انتقال: کابل‌های مسی (Twisted Pair)، فیبر نوری، پچ کوردها.
• نقاط اتصال: کیستون‌ها (Keystone)، پچ پنل‌ها، سوکت‌ها و کانکتورها.
• تجهیزات نگهداری و محافظت: انواع رک (Rack)، داکت، ترانکینگ و سینی‌ها.

نکته فنی بسیار مهم اینجاست که هرچند این تجهیزات روی سیگنال “پردازش” انجام نمی‌دهند، اما کیفیت ساخت آن‌ها تأثیر مستقیمی بر پارامترهای حیاتی شبکه مانند افت سیگنال (Attenuation)، تداخل الکترومغناطیسی (EMI) و نویز پذیری (NEXT/FEXT) دارد. استفاده از یک پچ کورد بی‌کیفیت یا کیستون غیراستاندارد در میان تجهیزات پسیو، می‌تواند پهنای باند (Bandwidth) کل شبکه را فارغ از قدرت سوییچ‌های شما، به شدت کاهش دهد.

چرا سرمایه‌گذاری روی تجهیزات پسیو مهم‌تر از اکتیو است؟ (طول عمر و پایداری)

بسیاری از مدیران سازمان‌ها بودجه اصلی را صرف خرید سرورها و سوییچ‌های گران‌قیمت می‌کنند و در خرید تجهیزات پسیو صرفه‌جویی می‌کنند. این یک اشتباه استراتژیک و پرهزینه است. دلایل فنی و اقتصادی محکمی وجود دارد که نشان می‌دهد سرمایه‌گذاری روی بخش پسیو باید در اولویت باشد:

1. طول عمر تکنولوژیک (Technological Lifespan): تجهیزات اکتیو مانند سرورها و فایروال‌ها معمولاً هر ۳ تا ۵ سال یک‌بار نیاز به آپدیت یا تعویض دارند، زیرا تکنولوژی نرم‌افزاری و پروتکل‌ها به سرعت تغییر می‌کنند. اما زیرساخت پسیو (کابل‌کشی‌های درون دیوار، رک‌ها و پچ‌ پنل‌ها) برای عمری بین ۱۵ تا ۲۰ سال طراحی و نصب می‌شوند.
2. هزینه‌های سربار تعویض (Replacement Costs): تعویض یک سوییچ در رک نهایتاً ۱۰ دقیقه زمان می‌برد و کمترین اختلال را ایجاد می‌کند. اما تعویض کابل‌های شبکه که از سقف کاذب، داکت‌ها و لوله‌های توکار عبور کرده‌اند، نیازمند تخریب، کابل‌کشی مجدد و تعطیلی بخش‌هایی از سازمان است. هزینه سربار تعویض پسیو بسیار بیشتر از قیمت خود تجهیزات است.
3. تأثیر بر عملکرد نهایی: طبق آمارهای استاندارد TIA/EIA، حدود ۵۰ درصد از مشکلات شبکه مربوط به لایه فیزیکی است. اگر زیرساخت پسیو شما (مثلاً کابل Cat6 نامرغوب) توان عبور دیتای 10Gbps را نداشته باشد، حتی اگر سوییچ 40G هم بخرید، سرعت شبکه شما محدود به همان کابل ضعیف خواهد بود. در واقع، تجهیزات پسیو، سقف سرعت شبکه شما را تعیین می‌کنند.

بنابراین، منطق حکم می‌کند که برای بخشی از شبکه که قرار است طولانی‌ترین عمر را داشته باشد و تعویض آن دشوارترین کار است (یعنی پسیو)، از بهترین و باکیفیت‌ترین برندها و متریال استفاده کنید.

نقش تجهیزات پسیو شبکه در کابل‌کشی ساخت‌یافته (Structured Cabling)

کابل‌کشی ساخت‌یافته (Structured Cabling) استانداردی است که به واسطه تجهیزات پسیو اجرا می‌شود تا از ایجاد “کلاف‌های سردرگم” و شبکه‌های غیرقابل مدیریت جلوگیری کند. در گذشته، کابل‌ها مستقیماً از کامپیوتر به سوییچ متصل می‌شدند (اتصال Point-to-Point). اما در شبکه‌های مدرن، تجهیزات پسیو نقش واسطه‌گری و نظم‌دهی را بر عهده دارند.

تجهیزات پسیو در کابل‌کشی ساخت‌یافته سه وظیفه کلیدی دارند:

• مدیریت تغییرات (Scalability & Flexibility): با استفاده از پچ پنل‌ها و رک‌های استاندارد، اضافه کردن یک کاربر جدید یا جابجایی نودها، تنها با جابجایی یک پچ کورد کوتاه در داخل رک انجام می‌شود و نیازی به کابل‌کشی مجدد در کل ساختمان نیست.
• عیب‌یابی سریع (Troubleshooting): وقتی تمام کابل‌ها با لیبل‌گذاری دقیق وارد رک شده و به پچ پنل متصل می‌شوند، پیدا کردن قطعی شبکه بسیار ساده می‌شود. تجهیزات پسیو مثل نگهدارنده‌های کابل (Cable Managers) باعث می‌شوند مسیر هر کابل مشخص و قابل ردیابی باشد.
• حفظ سلامت فیزیکی: رک‌ها و متعلقات آن‌ها از تجهیزات حساس در برابر ضربه، گرد و غبار، نوسانات دما و دسترسی‌های غیرمجاز محافظت می‌کنند.

💡 نظر کارشناس (تجربه عملی): یکی از رایج‌ترین اشتباهاتی که در پروژه‌های بزرگ می‌بینم، “عدم تناسب بین تجهیزات پسیو و اکتیو” است. مثلاً کارفرما برای زیرساخت کابل و پچ پنل از استاندارد Cat6 استفاده کرده، اما پچ‌کوردهای اتصال دهنده (Patch Cord) را از نوع Cat5e خریداری کرده است. همین قطعه کوچک و ارزان پسیو، کل پهنای باند شبکه را کاهش می‌دهد. در خرید تجهیزات پسیو، به قانون End-to-End دقت کنید؛ تمام قطعات مسیر از کیستون تا سوییچ باید از یک استاندارد واحد (مثلاً تماماً Cat6a) باشند تا سرعت واقعی حاصل شود.

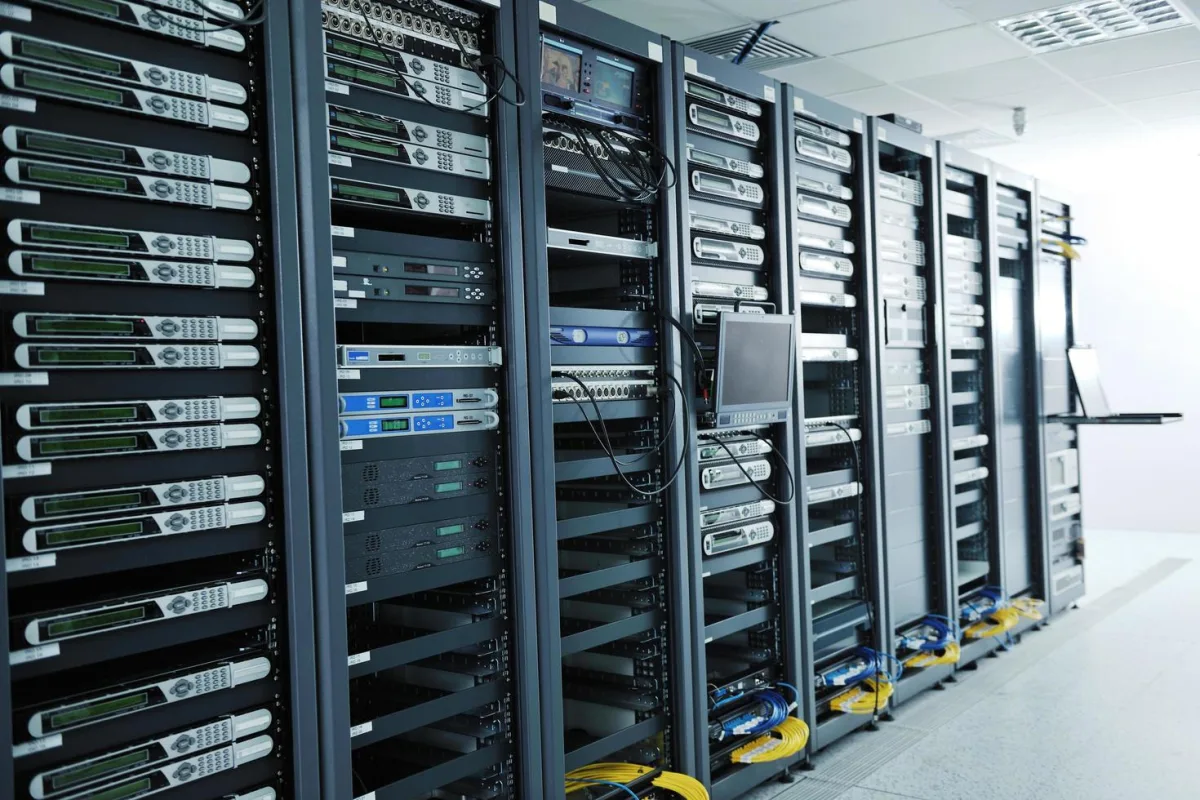

رک شبکه؛ ساختار مهم اتاق سرور و دیتاسنتر (بررسی انواع و کاربردها)

اگر تجهیزات اکتیو و کابل‌ها را سیستم عصبی شبکه بدانیم، رک شبکه (Network Rack) اسکلت‌بندی و بدنه‌ای است که این سیستم را در بر می‌گیرد و از آن محافظت می‌کند. بسیاری تصور می‌کنند رک تنها یک محفظه فلزی ساده است، اما در واقعیت، رک یک سیستم مهندسی شده برای مدیریت جریان هوا (Airflow)، توزیع برق، حفاظت فیزیکی و سازماندهی هزاران رشته کابل است. انتخاب اشتباه در این بخش، می‌تواند منجر به داغ شدن بیش از حد سرورها (Overheating)، آشفتگی کابل‌ها و کاهش طول عمر تجهیزات شود.

در بازار تجهیزات پسیو، رک‌ها بر اساس نوع نصب، ابعاد و کاربرد به دسته‌های مختلفی تقسیم می‌شوند. برای خرید هوشمندانه، باید نیازهای فعلی و چشم‌انداز توسعه آینده شبکه خود را بشناسید. در ادامه، انواع اصلی رک را با رویکرد فنی بررسی می‌کنیم.

رک ایستاده (Standing Rack)؛ مناسب برای دیتاسنترها و شبکه‌های بزرگ

در پروژه‌هایی که تعداد تجهیزات زیاد است یا از سرورهای رکمونت (Rackmount) سنگین استفاده می‌شود، رک ایستاده (Floor Standing Rack) تنها گزینه استاندارد است. این رک‌ها همان‌طور که از نامشان پیداست، دارای چرخ یا پایه ثابت هستند و روی زمین قرار می‌گیرند. برای بررسی جامع و تخصصی رک ایستاده به مقاله مربوطه مراجعه فرمایید.

ساختار رک‌های ایستاده به گونه‌ای طراحی شده که بتوانند وزن بسیار بالا (گاهی تا ۱۰۰۰ کیلوگرم و بیشتر) را تحمل کنند. درب‌های این رک‌ها معمولاً شیشه‌ای سکوریت (برای مشاهده وضعیت تجهیزات) یا مشبک توری (برای تهویه بهتر در دیتاسنترها) است. دسترسی به تجهیزات در رک ایستاده از چهار طرف (جلو، پشت و پنل‌های بازشوی طرفین) امکان‌پذیر است که فرآیند تعمیر و نگهداری را بسیار ساده می‌کند. اگر قصد راه‌اندازی یک اتاق سرور مرکزی را دارید، بررسی مشخصات فنی و خرید انواع رک ایستاده باید اولویت اول شما باشد.

بررسی عمق و یونیت‌های استاندارد در رک ایستاده

یکی از چالش‌های اصلی خریداران، انتخاب ابعاد صحیح است. در رک‌های ایستاده دو پارامتر “یونیت” (ارتفاع) و “عمق” حیاتی هستند:

1. ارتفاع (Unit): رک‌های ایستاده معمولاً از ۱۲ یونیت شروع شده و تا ۴۲ یا ۴۷ یونیت ادامه دارند. هر یونیت (U) معادل ۱.۷۵ اینچ یا ۴.۴۴۵ سانتی‌متر است. رک‌های ۴۲ یونیت استانداردترین سایز برای دیتاسنترها هستند.
2. عمق (Depth): این پارامتر تعیین می‌کند که آیا سرور شما در رک جا می‌شود یا خیر.
   • عمق ۶۰ سانتی‌متر: مناسب برای تجهیزات مخابراتی و سوییچ‌هایی که عمق کمی دارند.
   • عمق ۸۰ سانتی‌متر: مناسب برای شبکه‌های متوسط.
   • عمق ۱۰۰ و ۱۰۷ سانتی‌متر: اگر از سرورهای قدرتمند برندهایی مثل HP یا Dell استفاده می‌کنید، حتماً به سراغ این عمق بروید. سرورها به فضای کافی در پشت دستگاه برای گردش هوا و نصب ریل‌کیت نیاز دارند و رک‌های کم‌عمق باعث می‌شوند درب رک بسته نشود.
3. عرض (Width): عرض استاندارد اکثر رک‌ها ۶۰ سانتی‌متر است (استاندارد ۱۹ اینچ داخلی). اما برخی رک‌ها با عرض ۸۰ سانتی‌متر تولید می‌شوند که فضای اضافه‌ای در طرفین برای مدیریت حجم انبوه کابل‌ها (Cable Management) در اختیار شما قرار می‌دهند.

رک دیواری (Wall Mount Rack)؛ راهکار فضاهای کوچک و نودهای فرعی

در دفاتر کوچک، کلاس‌های درس، یا طبقاتی از ساختمان که تنها نیاز به نصب یک سوییچ و چند پچ پنل دارند، استفاده از رک ایستاده منطقی نیست. در این سناریوها، رک دیواری بهترین انتخاب است. این رک‌ها مستقیماً روی دیوار نصب می‌شوند و فضای کف را اشغال نمی‌کنند.

رک‌های دیواری معمولاً در سایزهای ۴ تا ۱۲ یونیت و با عمق‌های ۳۵، ۴۵ یا ۶۰ سانتی‌متر تولید می‌شوند. نکته مهم فنی در مورد رک‌های دیواری، قابلیت “دربِ جانبی” یا Double Section است. در مدل‌های پیشرفته رک دیواری، یک درب اضافه در پشت رک تعبیه شده که به کل محفظه اجازه می‌دهد مثل یک پنجره بچرخد و باز شود. این ویژگی دسترسی نصاب به پشت پچ پنل‌ها را بدون نیاز به باز کردن پیچ‌ها و بیرون آوردن تجهیزات فراهم می‌کند. برای مشاهده مدل‌های متنوع، می‌توانید به بخش فروش رک دیواری مراجعه کنید.

رک Outdoor (فضای باز)؛ استانداردهای IP و مقاومت محیطی

نصب تجهیزات شبکه همیشه محدود به اتاق‌های خنک و تمیز نیست. گاهی لازم است سوییچ‌ها یا تجهیزات رادیویی را در حیاط کارخانه، دکل‌های مخابراتی یا خیابان نصب کنید. در اینجا رک‌های معمولی فلزی به سرعت دچار زنگ‌زدگی شده و نفوذ آب و گرد و غبار تجهیزات داخل آن را نابود می‌کند. راهکار، استفاده از رک Outdoor است. برای بررسی تحصصی پیشنهاد میکنیم مقاله راهنمای جامع رک اوت دور را مطالعه فرمایید.

ویژگی کلیدی این رک‌ها، درجه حفاظتی یا IP Rating (مانند IP55 یا IP65) است. این استاندارد تضمین می‌کند که رک در برابر بارش باران، گرد و غبار شدید و حتی پاشش آب مقاوم است. علاوه بر بدنه مقاوم و رنگ‌های ضد الکترواستاتیک و ضد زنگ، سیستم تهویه رک‌های Outdoor نیز متفاوت است. این رک‌ها معمولاً دارای فیلترهای هوا در ورودی فن‌ها هستند تا ضمن خنک‌سازی، از ورود خاک به داخل جلوگیری کنند. برای پروژه‌های فضای باز، حتماً قیمت و مشخصات رک‌های Outdoor را با دقت به استانداردهای IP بررسی کنید.

رک DVR و دوربین مداربسته؛ ویژگی‌های خاص برای سیستم‌های نظارتی

سیستم‌های نظارت تصویری نیازمندی‌های متفاوتی نسبت به شبکه دیتا دارند. در بسیاری از پروژه‌های دوربین مداربسته، تنها نیاز به فضایی برای قرارگیری دستگاه ضبط (DVR/NVR) و متعلقات آن است. رک DVR به طور اختصاصی برای این منظور طراحی شده است.

برای کسب اطلاعات بیشتر میتوانید به مقاله بررسی تخصصی رک دی وی آر مراجعه فرمایید.

این رک‌ها معمولاً ارتفاع کمی دارند (بین ۲ تا ۴ یونیت افقی یا عمودی) و عمق آن‌ها برای دستگاه‌های DVR بهینه شده است. یکی از ویژگی‌های جالب برخی از رک‌های دوربین مداربسته، قابلیت نصب مانیتور روی درب یا داخل آن‌هاست که فضایی یکپارچه برای ضبط و مشاهده تصاویر ایجاد می‌کند. اگر مجری پروژه‌های نظارتی هستید، استفاده از رک مخصوص DVR ظاهری بسیار حرفه‌ای‌تر از رها کردن دستگاه‌ها روی میز یا طاقچه به کار شما می‌دهد. برای خرید رک DVR به صفحه دسته بندی این نوع رک مراجعه کنید.

رک لابراتواری (Open Frame)؛ دسترسی آسان برای تست و آموزش

گاهی اوقات هدف، حفاظت فیزیکی نیست، بلکه دسترسی سریع و مداوم به تجهیزات برای تست، آموزش یا تغییرات لحظه‌ای مدنظر است. در این شرایط، رک لابراتواری یا Open Frame بهترین گزینه است.

این رک‌ها فاقد درب و دیواره‌های جانبی هستند و تنها از دو یا چهار ستون اصلی تشکیل شده‌اند. مزیت اصلی آن‌ها، گردش هوای نامحدود و دسترسی ۳۶۰ درجه به تجهیزات است. این نوع رک برای آزمایشگاه‌های دانشگاهی، مراکز فنی و حرفه‌ای و محیط‌های تست مخابراتی که کابل‌کشی‌ها دائماً تغییر می‌کنند، ایده‌آل است. البته باید توجه داشت که این رک‌ها هیچ محافظتی در برابر گرد و غبار و دسترسی افراد متفرقه ندارند. برای مشاهده مدلها و سفارش رک لابراتوری به این صفحه مراجعه فرمایید.

رک مانیتورینگ مایل (Console Rack)؛ مدیریت متمرکز اتاق کنترل

در اتاق‌های کنترل (Control Rooms)، استودیوهای صدا و تصویر و مراکز مانیتورینگ امنیتی، اپراتورها نیاز دارند که تجهیزات کنترلی، میکسرها و مانیتورها را با زاویه‌ای ارگونومیک در دسترس داشته باشند. رک مانیتورینگ مایل یا رک کنسول، با طراحی خاص و زاویه‌دار خود این نیاز را برطرف می‌کند.

بخش بالایی این رک‌ها معمولاً شیب‌دار است تا دستگاه‌هایی مثل میکسر صدا یا کنترلرهای پنلی روی آن نصب شوند و اپراتور بدون خم شدن بتواند با آن‌ها کار کند. بخش پایینی نیز معمولاً فضایی کمد مانند برای نصب کیس کامپیوتر یا سایر تجهیزات سنگین دارد. انواع مدلهای رک مانیتورینگ مایل را در فروشگاه سها پیمان بررسی کنید.

💡 نظر کارشناس (تجربه عملی): هنگام انتخاب سایز رک، همیشه از “قانون ۲۰ درصد رشد” استفاده کنید. اگر تجهیزات فعلی شما ۲۰ یونیت فضا نیاز دارند، هرگز رک ۲۰ یا ۲۴ یونیتی نخرید. حداقل یک رک ۳۲ یا ۴۲ یونیتی تهیه کنید. تجربه ثابت کرده است که تجهیزات شبکه و نیازهای سازمان همیشه سریع‌تر از پیش‌بینی ما رشد می‌کنند. فضای خالی در رک نه تنها برای توسعه آینده حیاتی است، بلکه به گردش بهتر هوا بین تجهیزات و خنک‌سازی موثرتر کمک شایانی می‌کند.

متعلقات رک؛ اجزای حیاتی برای مدیریت، امنیت و پایداری

خرید یک رک خالی، تنها نیمی از مسیر راه‌اندازی زیرساخت فیزیکی شبکه است. یک رک بدون متعلقات و لوازم جانبی رک، صرفاً یک محفظه فلزی است که نه تنها کمکی به نظم شبکه نمی‌کند، بلکه می‌تواند به “کوره داغی” برای نابودی تجهیزات گران‌قیمت شما تبدیل شود. متعلقات رک (Rack Accessories) ابزارهایی هستند که وظیفه مدیریت دما، توزیع برق، ساماندهی کابل‌ها و نگهداری فیزیکی سرورها را بر عهده دارند. انتخاب صحیح این قطعات، تفاوت بین یک دیتاسنتر حرفه‌ای با طول عمر بالا و یک اتاق سرور آشفته با خرابی‌های مکرر را رقم می‌زند.

در ادامه به بررسی تخصصی و جزئیات فنی هر یک از این اجزا می‌پردازیم تا هنگام خرید لوازم جانبی رک بهترین انتخاب را داشته باشید.

سیستم‌های تهویه و فن رک (Fan Unit)؛ مدیریت دما و جریان هوا

تجهیزات اکتیو (مانند سرور، سوئیچ و روتر) در حین کار گرمای زیادی تولید می‌کنند. اگر این گرما به درستی تخلیه نشود، عمر قطعات به شدت کاهش یافته و ریسک آتش‌سوزی بالا می‌رود. در طراحی استاندارد، هوای خنک باید از پایین یا جلوی رک وارد و هوای گرم از بالا یا پشت رک خارج شود.

برای دستیابی به این گردش هوا، استفاده از یونیت فن (Fan Unit) الزامی است. فن‌ها معمولاً در دو نوع عرضه می‌شوند:

1. فن سقفی (Roof Fan): که در سقف رک نصب شده و هوای گرمی که به سمت بالا حرکت می‌کند را مکیده و به بیرون هدایت می‌کند.
2. پنل فن (Fan Panel): که به صورت یک یونیت جداگانه در بین تجهیزات نصب می‌شود تا نقاط داغ (Hot Spots) موضعی را خنک کند.

هنگام انتخاب فن و پنل فن، حتماً به نوع بلبرینگی یا بوشی بودن آن توجه کنید. فن‌های بلبرینگی عمر طولانی‌تر و صدای کمتری دارند. همچنین در رک‌های پیشرفته، استفاده از ترموستات دیجیتال برای کنترل دور فن‌ها بر اساس دمای محیط، امری حیاتی برای صرفه‌جویی در انرژی و کاهش استهلاک است.

پاور ماژول (PDU) و توزیع برق ایمن

هرگز از چندراهی‌های برق خانگی در داخل رک استفاده نکنید! این بزرگترین اشتباهی است که یک تکنسین می‌تواند مرتکب شود. برق‌رسانی به تجهیزات حساس شبکه نیازمند دستگاهی به نام PDU (Power Distribution Unit) یا پاور ماژول است. پاور ماژول‌ها معمولاً با بدنه‌ی آلومینیومی مستحکم ساخته می‌شوند و قابلیت نصب استاندارد (Rack-mount) در ابعاد 19 اینچ را دارند.

یک پاورماژول حرفه‌ای باید دارای ویژگی‌های زیر باشد:

• ارتینگ (Earthing): برای تخلیه بار الکتریکی ساکن و جلوگیری از شوک به تجهیزات.
• تعداد پورت مناسب: از مدل‌های ۳ پورت تا ۴۲ پورت (برای رک‌های ایستاده) موجود است.
• فیوز مینیاتوری: برای قطع جریان در صورت اضافه بار (Overload).

برای محافظت بیشتر در مناطقی که نوسان برق زیاد است، استفاده از تجهیزات جانبی مانند محافظ ولتاژ مخصوص رک در کنار PDU توصیه می‌شود تا از سوختن پاور سرورها جلوگیری شود.

سینی و شلف (Shelf)؛ انواع متحرک، ثابت و تابلویی

همه تجهیزات شبکه قابلیت نصب مستقیم روی آداپتورهای رک (رکمونت بودن) را ندارند. تجهیزاتی مثل مودم‌ها، مانیتورها، کیبورد و باتری‌های UPS نیاز به سطحی برای قرارگیری دارند. در اینجا شلف و سینی رک به کار می‌آید. انتخاب نوع سینی به وزن تجهیزات و نوع دسترسی شما بستگی دارد:

• سینی ثابت (Fixed Shelf): این سینی‌ها معمولاً در دو نوع “تخت” (۱ یونیت) و “تخت سنگین” (۲ یونیت) تولید می‌شوند. برای تجهیزات سنگین مانند سرورهای تاور (Tower) یا UPSهای سنگین، حتماً باید از سینی ثابت استفاده کنید که از چهار طرف به رک متصل می‌شود و تحمل وزن بالایی (گاهی تا ۱۰۰ کیلوگرم) دارد.
• سینی متحرک (Sliding Shelf): اگر نیاز دارید که دائماً به پشت دستگاه دسترسی داشته باشید یا می‌خواهید کیبورد و ماوس را داخل رک قرار دهید، سینی متحرک گزینه ایده‌آلی است. این سینی‌ها به صورت ریلی بیرون می‌آیند اما تحمل وزن کمتری نسبت به مدل‌های ثابت دارند.
• سینی تابلویی: این مدل‌ها عمق بسیار کمی دارند و معمولاً برای تجهیزات سبک در رک‌های دیواری یا مخابراتی استفاده می‌شوند.

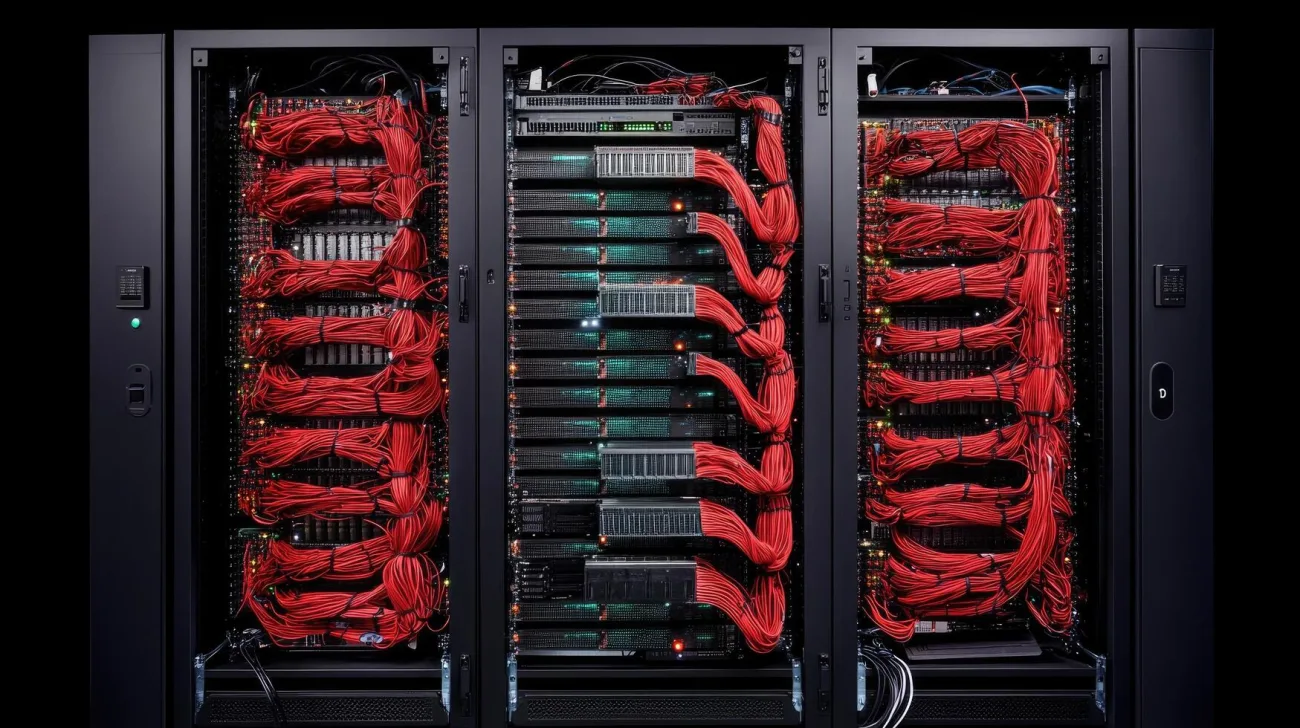

مدیریت کابل (Cable Management)؛ نقش لایت پنل، نگهدارنده‌ها و قلاب‌ها

انبوهی از کابل‌های درهم‌پیچیده (که اصطلاحاً به آن اسپاگتی کابل می‌گویند) دشمن اصلی جریان هوا و عیب‌یابی شبکه است. ابزارهای مدیریت کابل فقط برای زیبایی نیستند؛ آن‌ها مسیر عبور هوا را باز نگه می‌دارند و از شکستگی فیبرهای نوری یا قطعی کابل‌های مسی بر اثر کشش جلوگیری می‌کنند.

• نگهدارنده کابل (Cable Guide): در دو نوع افقی و عمودی وجود دارد که کابل‌های پچ‌کورد را هدایت می‌کند.
• لایت پنل (Light Panel): یکی از متعلقات جذاب و بسیار کاربردی که کمتر شناخته شده است، لایت پنل است. این پنل نوری در بالای رک نصب می‌شود و هنگام خرابی یا تعمیرات در محیط‌های کم‌نور دیتاسنتر، دید کاملی به تکنسین می‌دهد تا بدون نیاز به چراغ‌قوه، اتصالات را بررسی کند.

امنیت فیزیکی رک؛ قفل‌ها، درب‌های مشبک/شیشه‌ای و سنسور دما و رطوبت

امنیت داده‌ها فقط با فایروال نرم‌افزاری تامین نمی‌شود؛ امنیت فیزیکی لایه اول دفاع است. دسترسی افراد غیرمجاز به پورت‌های سوئیچ یا سرور می‌تواند فاجعه‌بار باشد. به همین دلیل استفاده از قفل سوئیچی باکیفیت برای درب‌های جلو و پنل‌های جانبی رک الزامی است.

علاوه بر قفل مکانیکی، هوشمندسازی رک با استفاده از سنسور دما و رطوبت گامی حیاتی برای نگهداری است. این سنسورها (که اغلب قابلیت اتصال به شبکه را دارند) در صورت بالا رفتن دما از حد مجاز یا نشت رطوبت، به ادمین شبکه هشدار می‌دهند تا قبل از آسیب دیدن سخت‌افزار، اقدام پیشگیرانه انجام شود. همچنین نوع درب توری رک (شیشه‌ای سکوریت برای دیدن وضعیت چراغ‌ها یا مشبک توری برای تهویه بهتر در سرورهای پرمصرف) باید بر اساس محیط انتخاب شود.

سایر ملزومات (چرخ، پایه، پیچ و مهره، بلانک پنل)

جزئیات ریز همیشه تعیین‌کننده‌اند.

• چرخ و پایه: اگر رک نیاز به جابجایی دارد (مثلاً برای نظافت اتاق سرور)، حتماً از چرخ دوبل های ترمزدار صنعتی استفاده کنید. در غیر این صورت، پایه رک ثابت ضد لرزش برای پایداری بیشتر توصیه می‌شود.
• بلانک پنل (Blank Panel): این قطعاتِ ظاهراً ساده، نقش حیاتی در خنک‌سازی دارند. بلانک پنل‌ها فضای خالی جلوی رک (یونیت‌های استفاده نشده) را می‌پوشانند تا از بازگشت هوای گرم پشت رک به جلوی آن جلوگیری کنند و راندمان خنک‌سازی را تا ۲۰٪ افزایش دهند.

💡 نظر کارشناس (تجربه عملی): بسیاری از مدیران شبکه اهمیت “بلانک پنل” (Blank Panel) را نادیده می‌گیرند و فضاهای خالی رک را باز می‌گذارند. تجربه نشان داده است که باز بودن این فضاها باعث اختلال در فشار هوای داخل رک شده و هوای گرم خروجی دوباره به ورودی سرورها مکیده می‌شود (Recirculation). برای افزایش عمر سرورهایتان، حتماً تمام یونیت‌های خالی را با بلانک پنل بپوشانید تا یک تونل هوایی استاندارد ایجاد شود.

پچ پنل (Patch Panel)؛ مدیریت اتصالات و نظم‌دهی نودها

اگر رک را بدنه و اسکلت‌بندی شبکه بدانیم، پچ پنل ایستگاه مرکزی تقاطع اعصاب شبکه است. تصور کنید تمام کابل‌های شبکه که از پریزهای داخل اتاق‌ها (نودها) می‌آیند، مستقیماً به سوئیچ متصل شوند. در این حالت، با هر بار جابجایی کارمندان یا تغییر چیدمان، باید کابل اصلی را بکشید و جابجا کنید که منجر به خرابی سوکت‌ها و پورت‌های گران‌قیمت سوئیچ می‌شود. پچ پنل این مشکل را حل می‌کند و به عنوان یک واسط بین کابل‌کشی انتهایی و تجهیزات اکتیو قرار می‌گیرد.

پیشنهاد میکنیم برای کسب اطلاعات بیشتر به مقاله راهنمای جامع پچ پنل مراجعه فرمایید تا به صورت تخصصی با این قطعه ی مهم آشنا شوید.

در واقع پچ پنل قطعه‌ای مستطیلی شکل است که داخل رک نصب شده و تمامی کابل‌های شبکه ساختمان به پشت آن متصل می‌شوند. سپس از جلوی پچ پنل، با استفاده از پچ‌کوردهای کوتاه، اتصال به سوئیچ برقرار می‌گردد. برای مشاهده انواع مدلها میتوانید به صفحه دسته بندی پچ پنل مراجعه نمایید.

انواع پچ پنل (Loaded vs Unloaded / UTP vs SFTP)

هنگام خرید پچ پنل با گزینه‌های متنوعی روبرو می‌شوید که باید بر اساس نوع کابل‌کشی (Category) و محیط پروژه انتخاب شوند:

• پچ پنل لودد (Loaded): در این مدل، کیستون‌ها (مغزی‌ها) به صورت کارخانه‌ای روی پنل نصب شده‌اند و ثابت هستند. نصب آن‌ها سریع‌تر است اما اگر یک پورت خراب شود، تعویض آن دشوار است.
• پچ پنل آنلودد (Unloaded) یا ماژولار: این مدل فقط یک فریم خالی است و شما باید کیستون‌ها را جداگانه تهیه و روی آن سوار کنید. مزیت بزرگ این مدل، انعطاف‌پذیری است؛ شما می‌توانید روی یک پنل، ترکیبی از کیستون‌های Cat6 و Cat7 یا حتی فیبر نوری داشته باشید و در صورت خرابی، فقط کیستون معیوب را تعویض کنید.
• UTP در برابر SFTP: اگر کابل‌کشی شما از نوع شیلددار (SFTP) است (مثلاً در محیط‌های صنعتی یا کنار کابل برق)، حتماً باید از پچ پنل‌های SFTP (Shielded) استفاده کنید. این پچ پنل‌ها دارای بدنه فلزی و سیستم ارتینگ هستند تا نویزهای الکترومغناطیسی را دفع کنند. استفاده از پچ پنل UTP (پلاستیکی) برای کابل‌های شیلددار، عملاً خاصیت نویزگیری کابل را از بین می‌برد.

پچ پنل‌های فیبر نوری و تفاوت آن با مسی

در شبکه‌هایی که از بستر فیبر نوری استفاده می‌کنند، نمی‌توان از پچ پنل‌های معمولی مسی (RJ45) استفاده کرد. در اینجا از پچ پنل فیبر نوری یا همان ODF (Optical Distribution Frame) استفاده می‌شود. تفاوت اصلی آن‌ها در نوع اتصالات است؛ پچ پنل‌های فیبر معمولاً دارای کاست‌هایی برای مدیریت فیوژن‌ها و آداپتورهایی برای اتصال کانکتورهای فیبر (مثل SC, LC) هستند. بر خلاف مدل‌های مسی که با ابزارهای پانچ (Punch Down Tool) سربندی می‌شوند، پچ پنل‌های فیبر نیاز به دقت بسیار بالاتر و محافظت از تارهای نازک شیشه‌ای در برابر خمش و شکستگی دارند.

💡 نظر کارشناس (تجربه عملی): یکی از بزرگترین چالش‌ها در آینده، “فراموشی معماری شبکه” است. هنگام نصب پچ پنل، حتماً از لیبل‌گذاری دقیق (Labeling) استفاده کنید. صرفاً نوشتن شماره ۱ تا ۲۴ کافی نیست! روی لیبل هر پورت در پچ پنل، شماره اتاق و شماره نود متناظر را بنویسید (مثلاً: Room102-Node3). این کار زمان عیب‌یابی شبکه را در آینده از ساعت‌ها به دقیقه‌ها کاهش می‌دهد.

کابل‌کشی و اتصالات مکمل؛ زنجیره انتقال دیتا را کامل کنید

هرچند تمرکز اصلی این مقاله بر روی رک و متعلقات آن است، اما نادیده گرفتن کابل‌کشی و اتصالات نهایی مانند ساختن یک بزرگراه مدرن است که راه‌های ورودی و خروجی آن خاکی و ناهموار باشند. در دنیای شبکه، یک قانون طلایی وجود دارد: “سرعت شبکه شما برابر است با سرعت کندترین قطعه در مسیر.” بنابراین، حتی اگر بهترین سرور و سوئیچ را داشته باشید، یک کابل‌کشی ضعیف یا پچ‌کورد غیراستاندارد می‌تواند تمام هزینه‌های شما را هدر داده و گلوگاه (Bottleneck) ایجاد کند.

در این بخش نگاهی گذرا اما حیاتی به اجزایی می‌اندازیم که رک را به دنیای بیرون متصل می‌کنند. برای مطالعه کامل در مورد این تجهیزات، حتما به مقاله لوازم جانبی پسیو شبکه سر بزنید.

پچ کوردها و اهمیت کیفیت آن‌ها در سرعت شبکه

بسیاری از تکنسین‌ها تصور می‌کنند خرید پچ کورد (Patch Cord) یعنی خرید همان کابل شبکه معمولی در متراژ کوتاه‌تر! این یک اشتباه بزرگ است. پچ کوردها کابل‌های افشان (Stranded) و بسیار منعطفی هستند که برای اتصال نهایی تجهیزات (مثلاً اتصال پچ پنل به سوئیچ یا کامپیوتر به پریز) استفاده می‌شوند.

تفاوت پچ کورد کارخانه‌ای (تزریقی) با مدل‌های دستی در تست‌های فلوک (Fluke Test) مشخص می‌شود. پچ کوردهای دست‌ساز معمولاً در محل کانکتور دچار افت سیگنال (Return Loss) می‌شوند. برای داشتن شبکه‌ای پایدار، حتماً باید از پچ کوردهایی استفاده کنید که با استاندارد کابل‌کشی شما همخوانی داشته باشند. برای مثال، اگر کابل‌های داخل دیوار Cat6 هستند، استفاده از پچ کورد Cat5e سرعت کل لینک را کاهش می‌دهد. همچنین در رک‌های شلوغ، استفاده از پچ کوردهای “اسلیم” (Slim) یا فلت، به دلیل قطر کمتر، گردش هوا را بهبود می‌بخشد.

نقش کیستون‌ها و پریزها در انتهای مسیر

در سمت کاربر (User Side)، جایی که کابل از دیوار خارج می‌شود، کیفیت اتصال به عهده کیستون (Keystone) است. کیستون در واقع مادگی سوکت شبکه است که داخل پریز یا فیس‌لپیت قرار می‌گیرد. انتخاب صحیح کیستون شبکه و نصب دقیق آن تاثیر مستقیمی بر عدم قطعی شبکه دارد.

اگر پانچ کردن سیم‌ها در پشت کیستون با ابزار مناسب و فشار کافی انجام نشود، به مرور زمان و با تغییر دما، اتصالات شل شده و کاربر با قطعی‌های متناوب (Intermittent connectivity) روبرو می‌شود. برای محیط‌های اداری، استفاده از کیستون‌های شاتردار (Shuttered) توصیه می‌شود تا در زمانی که کابل متصل نیست، گرد و غبار وارد پین‌های مسی نشود.

💡 نظر کارشناس (تجربه عملی):

در پروژه‌های بزرگ، هرگز به رنگ‌بندی پچ کوردها بی‌توجه نباشید. از “کدگذاری رنگی” (Color Coding) استفاده کنید. مثلاً پچ‌کوردهای قرمز برای دوربین‌های امنیتی، آبی برای دیتا، زرد برای ویپ (VoIP) و سبز برای آپلینک‌ها. این کار در زمان بحران و قطعی شبکه، به شما کمک می‌کند تا در کسری از ثانیه کابل مربوطه را در انبوهی از سیم‌ها شناسایی کنید و از قطع کردن اشتباهی کابل‌های حیاتی جلوگیری کنید.

جدول مقایسه‌ای جامع تجهیزات پسیو

انتخاب رک مناسب می‌تواند گیج‌کننده باشد. برای اینکه تصمیم‌گیری برای شما ساده‌تر شود، در جدول زیر انواع رک‌های شبکه را بر اساس مهم‌ترین فاکتورهای تصمیم‌گیری (فضا، وزن، امنیت و کاربرد) مقایسه کرده‌ایم. این جدول به شما کمک می‌کند تا دقیقاً همان محصولی را انتخاب کنید که نیاز پروژه شماست.

راهنمای گام‌به‌گام اسمبل و آرایش رک استاندارد

💡 نظر کارشناس (تجربه عملی):

هنگام آرایش کابل‌ها در پشت رک، همیشه قانونی به نام Service Loop (حلقه تعمیر) را رعایت کنید. کابل‌ها را دقیقاً به اندازه برش نزنید؛ همیشه حدود ۳۰ تا ۵۰ سانتی‌متر کابل اضافه را به صورت حلقه در گوشه‌ای از سینی یا پشت رک فیکس کنید. اگر روزی نیاز به جابجایی پچ پنل یا تغییر آرایش رک داشتید، این مقدار اضافه کابل، نجات‌بخش شما خواهد بود و نیازی به کابل‌کشی مجدد نخواهید داشت.

اشتباهات رایج در خرید و نصب تجهیزات پسیو شبکه

بسیاری از مدیران شبکه و پیمانکاران تصور می‌کنند که چالش اصلی پروژه‌های شبکه، کانفیگ سوئیچ‌ها و روترهاست؛ اما تجربه ثابت کرده است که پرهزینه‌ترین و زمان‌برترین مشکلات، ریشه در انتخاب نادرست تجهیزات پسیو شبکه و اشتباهات فیزیکی در مرحله پیاده‌سازی دارند. برخلاف تجهیزات اکتیو که به راحتی قابل تعویض یا آپدیت نرم‌افزاری هستند، تغییر زیرساخت پسیو (مانند تعویض رک یا کابل‌کشی مجدد) اغلب نیازمند توقف کامل شبکه (Downtime) و صرف هزینه‌های گزاف است. در ادامه سه مورد از مخرب‌ترین اشتباهات رایج که باید از آن‌ها اجتناب کنید را بررسی می‌کنیم.

خرید رک با عمق نامناسب (شایع‌ترین اشتباه)

یکی از پرتکرارترین اشتباهات در لیست خرید (LOM/BOM) تجهیزات پسیو، عدم توجه به تفاوت “عمق نامی رک” و “عمق قابل استفاده” (Usable Depth) است. خریداران معمولاً با دیدن عبارت “رک عمق ۱۰۰” تصور می‌کنند که می‌توانند هر سروری را در آن جای دهند. اما نکته فنی اینجاست که بخشی از فضای داخلی رک صرف نصب آداپتورها، مدیریت کابل در پشت رک و فضای گردش هوا می‌شود.

برای مثال، سرورهای رکمونت نسل جدید (مانند مدل‌های HP DL380) به فضایی حدود ۸۰ تا ۹۰ سانتی‌متر برای ریل‌کیت‌ها و بدنه نیاز دارند. اگر شما یک رک ایستاده با عمق ۶۰ یا ۸۰ سانتی‌متر خریداری کنید، احتمالاً درب عقب رک بسته نخواهد شد و یا مجبور می‌شوید فن‌ها و تجهیزات مدیریت کابل را حذف کنید که این خود آغاز مشکلات حرارتی است. همیشه قبل از نهایی کردن خرید، دیتاشیت (Datasheet) طولانی‌ترین تجهیزات خود را بررسی کنید و حداقل ۱۰ تا ۱۵ سانتی‌متر فضای اضافه برای گردش هوا و کابل‌کشی در نظر بگیرید.

نادیده گرفتن فضای گردش هوا و مدیریت حرارت

رک فقط یک کمد فلزی برای نگهداری تجهیزات نیست؛ بلکه یک تونل باد مهندسی شده است. بسیاری از تکنسین‌ها تمام فضای رک را با تجهیزات پر می‌کنند و هیچ فاصله‌ای (Gap) برای گردش هوا باقی نمی‌گذارند. اشتباه رایج دیگر، خالی گذاشتن یونیت‌های جلویی رک بدون استفاده از بلانک پنل (Blank Panel) است.

وقتی فضای جلوی رک باز باشد، هوای گرمی که توسط فن‌های سرور به پشت پرتاب شده، مجدداً از فضای خالی جلو به داخل رک بازمی‌گردد (Recirculation) و با هوای خنک ورودی مخلوط می‌شود. این پدیده باعث می‌شود سنسورهای حرارتی سرورها دائماً دمای بالا را گزارش کنند و دور فن‌ها را به حداکثر برسانند که نتیجه آن کاهش عمر تجهیزات و افزایش مصرف برق است. استفاده صحیح از فن و سیستم خنک‌کننده متناسب با توان حرارتی (BTU) تجهیزات داخل رک، یک الزام فنی است، نه یک آپشن لوکس.

استفاده از تجهیزات غیر استاندارد و تداخل برندها

در پروژه‌های پسیو، استانداردسازی حرف اول را می‌زند. استفاده از تجهیزات “No-Name” یا ترکیب برندهای ناسازگار می‌تواند فرآیند اسمبل کردن را به کابوس تبدیل کند. برای مثال، استاندارد ۱۹ اینچ در تمام دنیا یکسان است، اما تلورانس ساخت در برندهای متفرقه پایین است. بسیار پیش می‌آید که عرض پچ پنل خریداری شده چند میلی‌متر با ریل‌های آداپتور رک اختلاف دارد و پیچ‌ها بسته نمی‌شوند.

همچنین در بحث کابل‌کشی، ترکیب کردن کابل Cat6 یک برند با کیستون Cat5e برندی دیگر، باعث می‌شود کل شبکه با استاندارد پایین‌تر (Cat5e) کار کند و عملاً هزینه شما برای کابل باکیفیت‌تر هدر رود. پیشنهاد می‌شود تا حد امکان تمام تجهیزات پسیو اصلی (رک، متعلقات، پچ پنل و کابل) را از تامین‌کنندگان معتبر و ترجیحاً از یک خانواده استاندارد تهیه کنید تا از سازگاری مکانیکی و الکتریکی آن‌ها اطمینان حاصل شود.

💡 نظر کارشناس (تجربه عملی): همیشه در هنگام خرید رک، قانون “۲۰ درصد فضای اضافه” را رعایت کنید. اگر محاسبات امروز شما نشان می‌دهد که به ۳۰ یونیت فضا نیاز دارید، حتماً یک رک ۴۲ یونیت تهیه کنید. تجربه نشان داده است که نیاز شبکه همواره رشد می‌کند و اضافه کردن تجهیزات جدید در یک رک که از قبل کیپ‌تاکیپ پر شده است، عملاً غیرممکن و خطرناک است. فضای اضافه نه تنها برای توسعه آتی مفید است، بلکه به گردش بهتر هوا در بین قطعات کمک شایانی می‌کند.

پرسش‌های متداول

در این بخش به سوالاتی پاسخ می‌دهیم که شاید در طول متن فرصت بررسی جزئی آن‌ها نبوده اما دغدغه اصلی خریداران هنگام انتخاب تجهیزات پسیو شبکه است.

نتیجه‌گیری و چک‌لیست نهایی خرید تجهیزات پسیو شبکه

تجهیزات پسیو شبکه، اگرچه مانند سرورها و سوئیچ‌ها دارای پردازنده و چراغ‌های چشمک‌زن هوشمند نیستند، اما ستون فقرات و بستر حیاتی هر شبکه‌ای را تشکیل می‌دهند. یک انتخاب هوشمندانه در بخش پسیو، تضمین‌کننده پایداری سیگنال، طول عمر تجهیزات اکتیو و کاهش هزینه‌های نگهداری در سال‌های آینده است. شما با انتخاب رک مناسب، مدیریت صحیح کابل‌ها و توجه به جزئیاتی مانند پاور ماژول و تهویه، در واقع شبکه خود را در برابر خرابی‌های فیزیکی بیمه می‌کنید.

قبل از اقدام به خرید نهایی از فروشگاه سهاپیمان، پیشنهاد می‌کنیم چک‌لیست زیر را یک‌بار دیگر مرور کنید تا از کامل بودن سفارش خود مطمئن شوید:

• بررسی ابعاد رک: آیا ارتفاع (یونیت) و به‌ویژه عمق رک با بزرگترین دستگاه شما سازگار است؟
• فضای عبور: آیا ابعاد رک به گونه‌ای است که از درب ورودی اتاق سرور یا راهروها عبور کند؟
• متعلقات تهویه: آیا تعداد فن‌ها برای خنک‌سازی حجم تجهیزات کافی است؟ (ترموستات دیجیتال فراموش نشود).
• مدیریت برق: آیا تعداد پورت‌های پاور ماژول برای تمام دستگاه‌ها کافی است؟ (همیشه چند پورت رزرو در نظر بگیرید).
• مدیریت کابل: آیا برای نظم‌دهی کابل‌ها به اندازه کافی لایت پنل، نگهدارنده و بست کمربندی در سبد خرید دارید؟
• امنیت: آیا نوع درب رک (شیشه‌ای/مشبک) و قفل‌های آن با نیازهای امنیتی و حرارتی شما همخوانی دارد؟
