تجهیزات شبکه؛ راهنمای جامع خرید و انتخاب از اکتیو و پسیو تا راه‌اندازی اصولی

پایداری، سرعت و امنیت تبادل اطلاعات در هر سازمان، ارتباط مستقیمی با کیفیت و سازگاری سخت‌افزارهایی دارد که در لایه فیزیکی و دیتا لینک مستقر شده‌اند. انتخاب اشتباه یک سوئیچ یا عدم تطابق پهنای باند کابل با ماژول‌های سرور، می‌تواند هزینه‌های سربار نگهداری را تا چندین برابر قیمت اولیه تجهیزات افزایش دهد.

این راهنما یک نقشه فنی کامل برای شناخت، مقایسه و انتخاب صحیح سخت‌افزارهای زیرساختی است. چه به دنبال راه‌اندازی یک دیتاسنتر کوچک باشید و چه قصد تجهیز یک شبکه اداری را داشته باشید، درک معماری تجهیزات به شما کمک می‌کند تا بودجه خود را دقیقاً در جای درست هزینه کنید. برای دسترسی سریع به قیمت‌ها و مشخصات فنی، می‌توانید همین حالا لیست کامل محصولات شبکه و زیرساخت را در فروشگاه سهاپیمان بررسی کنید.

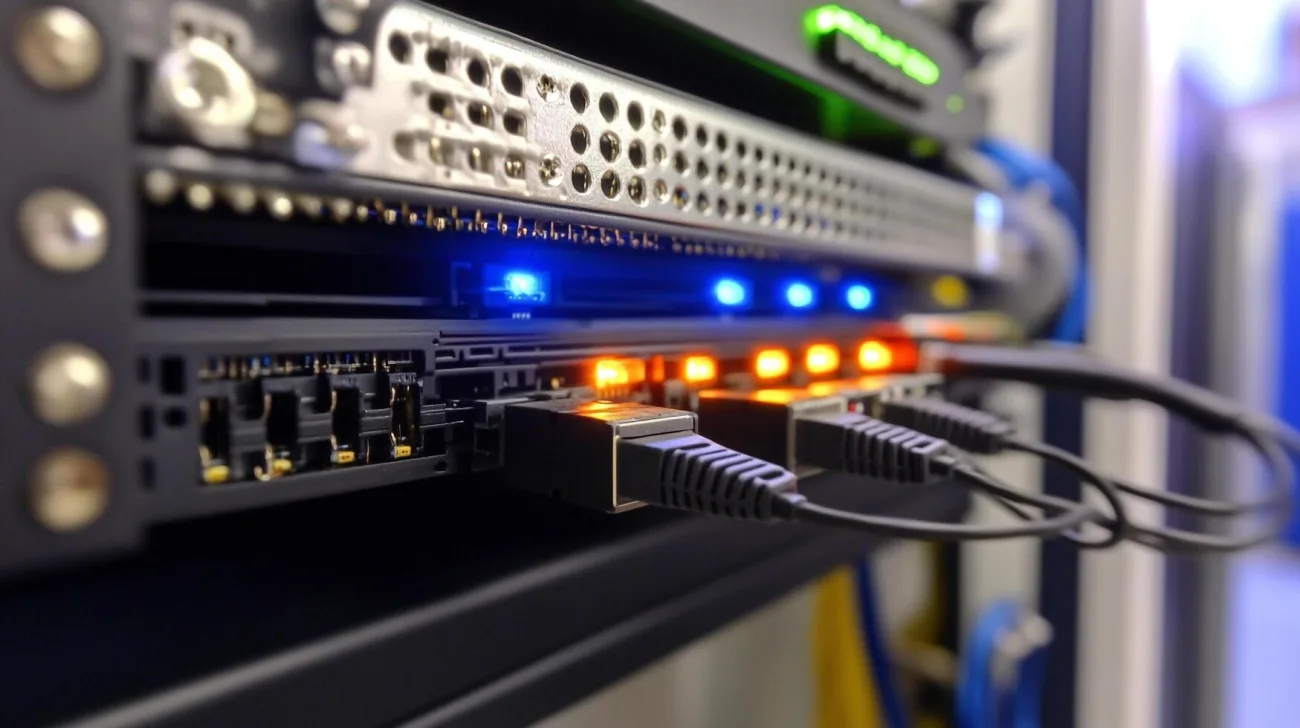

تجهیزات شبکه چیست؟ تفاوت بنیادین اکتیو و پسیو

تجهیزات شبکه (Network Hardware) مجموعه‌ای از ابزارهای فیزیکی هستند که امکان تعامل و تبادل دیتا بین چندین سیستم کامپیوتری را در یک شبکه محلی (LAN) یا شبکه گسترده (WAN) فراهم می‌کنند. در معماری استاندارد شبکه، این تجهیزات بر اساس رفتارشان با سیگنال‌های الکترونیکی به دو دسته اصلی تقسیم می‌شوند: تجهیزات فعال (Active) و تجهیزات غیرفعال (Passive).

درک تفاوت این دو دسته برای طراحی توپولوژی شبکه حیاتی است. تجهیزات پسیو صرفاً بستر فیزیکی انتقال را بدون تغییر در ماهیت سیگنال فراهم می‌کنند، در حالی که تجهیزات اکتیو وظیفه تولید، هدایت، تقویت و مدیریت سیگنال‌ها را بر عهده دارند. یک شبکه پایدار نیازمند تعادل کیفی بین این دو گروه است؛ استفاده از پیشرفته‌ترین سوئیچ سیسکو (Active) بر روی بستر کابل‌کشی غیراستاندارد (Passive)، عملاً کارایی شبکه را به صفر می‌رساند.

جدول مقایسه‌ای تفاوت‌های کلیدی (Active vs. Passive)

💡 نکته کارشناس:

در پروژه‌های کابل‌کشی ساخت‌یافته (Structured Cabling)، طول عمر مفید تجهیزات پسیو معمولاً بین ۱۵ تا ۲۰ سال در نظر گرفته می‌شود، در حالی که تجهیزات اکتیو هر ۵ تا ۷ سال نیاز به بروزرسانی دارند. بنابراین، هرگز بودجه بخش پسیو را فدای خرید تجهیزات اکتیو گران‌قیمت نکنید؛ تعویض کابل‌های داخل دیوار بسیار پرهزینه‌تر از تعویض یک سوئیچ است.

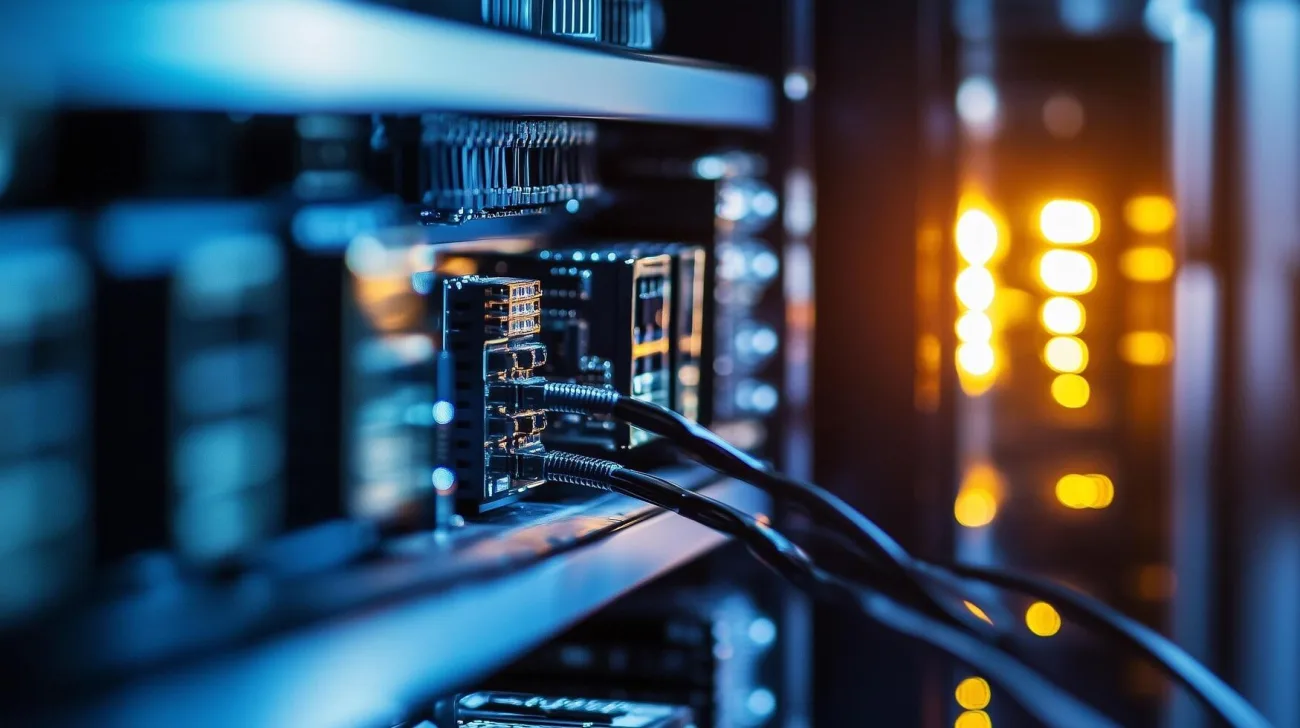

تجهیزات اکتیو شبکه (Active)؛ مغز متفکر تبادل اطلاعات

تجهیزات اکتیو، دستگاه‌هایی هستند که با استفاده از جریان الکتریکی به سیگنال‌ها “حیات” می‌بخشند. این تجهیزات در لایه‌های مختلف مدل OSI (معمولاً لایه ۱، ۲ و ۳) فعالیت می‌کنند و وظیفه دارند بسته‌های دیتا (Data Packets) را از مبدأ به مقصد برسانند. انتخاب تجهیزات اکتیو باید بر اساس پروتکل‌های مورد نیاز، تعداد نودهای شبکه و پیش‌بینی توسعه در آینده انجام شود.

برای مطالعه دقیقتر و تخصصی در مورد این تجهیزات، به مقاله تجهیزات اکتیو شبکه مراجعه کنید.

۱. سوئیچ شبکه (Network Switch)؛ مدیریت ترافیک داده‌ها

سوئیچ شبکه حیاتی‌ترین عضو در شبکه‌های کابلی (LAN) است که وظیفه اتصال دستگاه‌ها (کامپیوترها، دوربین‌های مداربسته، پرینترها) به یکدیگر را بر عهده دارد. برخلاف “هاب” که دیتا را کورکورانه به همه پورت‌ها می‌فرستاد، سوئیچ با شناسایی آدرس فیزیکی (MAC Address) دستگاه مقصد، بسته اطلاعاتی را دقیقاً به همان پورت خاص ارسال می‌کند. این فرآیند باعث جلوگیری از تداخل سیگنال (Collision) و افزایش پهنای باند موثر می‌شود.

تفاوت سوئیچ‌های مدیریتی، غیرمدیریتی و PoE

هنگام خرید سوئیچ شبکه با سه دسته‌بندی اصلی مواجه می‌شوید که هرکدام کاربرد خاصی دارند:

• سوئیچ‌های غیرمدیریتی (Unmanaged): این سوئیچ‌ها به صورت Plug & Play کار می‌کنند و هیچ پنل تنظیمی ندارند. برای شبکه‌های خانگی یا دفاتر کوچک که نیاز به اولویت‌بندی ترافیک ندارند، مناسب هستند.
• سوئیچ‌های مدیریتی (Managed): این ابزارها امکانات گسترده‌ای مانند VLAN (شبکه مجازی)، QoS (کیفیت خدمات برای اولویت‌دادن به صدا و تصویر)، و مانیتورینگ پورت‌ها از طریق SNMP را فراهم می‌کنند. برای شبکه‌های سازمانی و دیتاسنترها، استفاده از سوئیچ مدیریتی برای کنترل ترافیک و امنیت الزامی است.
• تکنولوژی PoE (Power over Ethernet): سوئیچ‌های PoE علاوه بر دیتا، جریان برق را نیز روی کابل شبکه ارسال می‌کنند. این قابلیت برای روشن کردن دوربین‌های مداربسته IP، تلفن‌های ویپ (VoIP) و اکسس پوینت‌ها بدون نیاز به کابل‌کشی برق جداگانه حیاتی است. استانداردهای PoE (مانند 802.3af/at/bt) توان خروجی متفاوتی دارند (از ۱۵ وات تا ۹۰ وات) که باید متناسب با مصرف دستگاه متصل انتخاب شوند.

۲. روتر شبکه (Router) و نقش مسیریابی

در حالی که سوئیچ دستگاه‌ها را در یک شبکه محلی به هم وصل می‌کند، روتر وظیفه اتصال شبکه‌های مختلف به یکدیگر (مثلاً اتصال شبکه شرکت به اینترنت) را بر عهده دارد. روترها در لایه ۳ مدل OSI کار می‌کنند و با استفاده از IP Address، بهترین مسیر برای رسیدن بسته دیتا به مقصد را انتخاب می‌کنند. در محیط‌های تجاری، روترها علاوه بر مسیریابی، وظایف امنیتی مانند فایروال اولیه، NAT و مدیریت VPN را نیز انجام می‌دهند.

برای مشاهده مدلهای مختلف روتر شبکه به صفحه خرید و سفارش روتر مراجعه کنید.

۳. مودم و اکسس پوینت (Access Point)

برای توسعه شبکه به صورت بی‌سیم (Wireless)، استفاده از اکسس پوینت‌ها ضروری است.

• مودم: سیگنال آنالوگ یا دیجیتال اینترنت (ADSL/VDSL/Fiber) را دریافت و به دیتای قابل فهم برای شبکه تبدیل می‌کند.
• اکسس پوینت (AP): به سوئیچ متصل شده و سیگنال وای‌فای را در محیط پخش می‌کند. در محیط‌های بزرگ با تعداد کاربر زیاد، استفاده از اکسس پوینت‌های سقفی با قابلیت Roaming (جابجایی کاربر بین آنتن‌ها بدون قطع شدن) بر مودم‌های خانگی ارجحیت دارد.

۴. سرورها و تجهیزات پردازشی

سرورها کامپیوترهای قدرتمندی هستند که همیشه روشن بوده و منابع پردازشی، ذخیره‌سازی و سرویس‌های نرم‌افزاری را به کلاینت‌ها ارائه می‌دهند.

• سرور رکمونت (Rackmount Server): این سرورها به گونه‌ای طراحی شده‌اند که داخل رک شبکه نصب شوند. ابعاد آن‌ها استاندارد است (مثلاً 1U, 2U, 4U) و فضای کمی اشغال می‌کنند اما قدرت پردازش بسیار بالایی دارند.
• کیس کامپیوتر رکمونت: برخی سازمان‌ها به جای خرید سرورهای گران‌قیمت برند (مثل HP)، قطعات کامپیوتری قدرتمند را اسمبل کرده و درون کیس‌های مخصوص رکمونت قرار می‌دهند تا بتوانند آن‌ها را به صورت استاندارد داخل رک نصب کنند.

۵. سایر تجهیزات فعال ضروری (کارت شبکه، بریج، هاب)

• کارت شبکه (NIC): رابط سخت‌افزاری بین کامپیوتر و کابل شبکه است. سرعت کارت شبکه (10/100/1000/10G) باید با سرعت سوئیچ همخوانی داشته باشد.
• بریج (Bridge): برای اتصال دو بخش جداگانه از یک شبکه LAN استفاده می‌شود (امروزه عملکرد آن در سوئیچ‌ها ادغام شده است).
• هاب (Hub): نسل قدیمی‌تر سوئیچ که ترافیک را مدیریت نمی‌کرد و امروزه تقریباً منسوخ شده است، اما شناخت آن برای درک تکامل تجهیزات اکتیو مفید است.

💡 تجربه عملی:

در انتخاب تجهیزات اکتیو، همیشه به پارامتر “ظرفیت سوئیچینگ” (Switching Capacity) و “نرخ ارسال بسته” (Forwarding Rate) دقت کنید. ممکن است دو سوئیچ ظاهراً ۲۴ پورت گیگابیت باشند، اما یکی در ترافیک بالا دچار گلوگاه (Bottleneck) شود. برای شبکه‌هایی که دوربین مداربسته دارند، حتماً از سوئیچ‌هایی با بافر (Buffer) بالا استفاده کنید تا تصاویر دچار پرش نشوند.

(برای مشاهده مشخصات فنی و خرید آنلاین هر کدام از این تجهیزات، به بخش تجهیزات اکتیو شبکه مراجعه کنید)

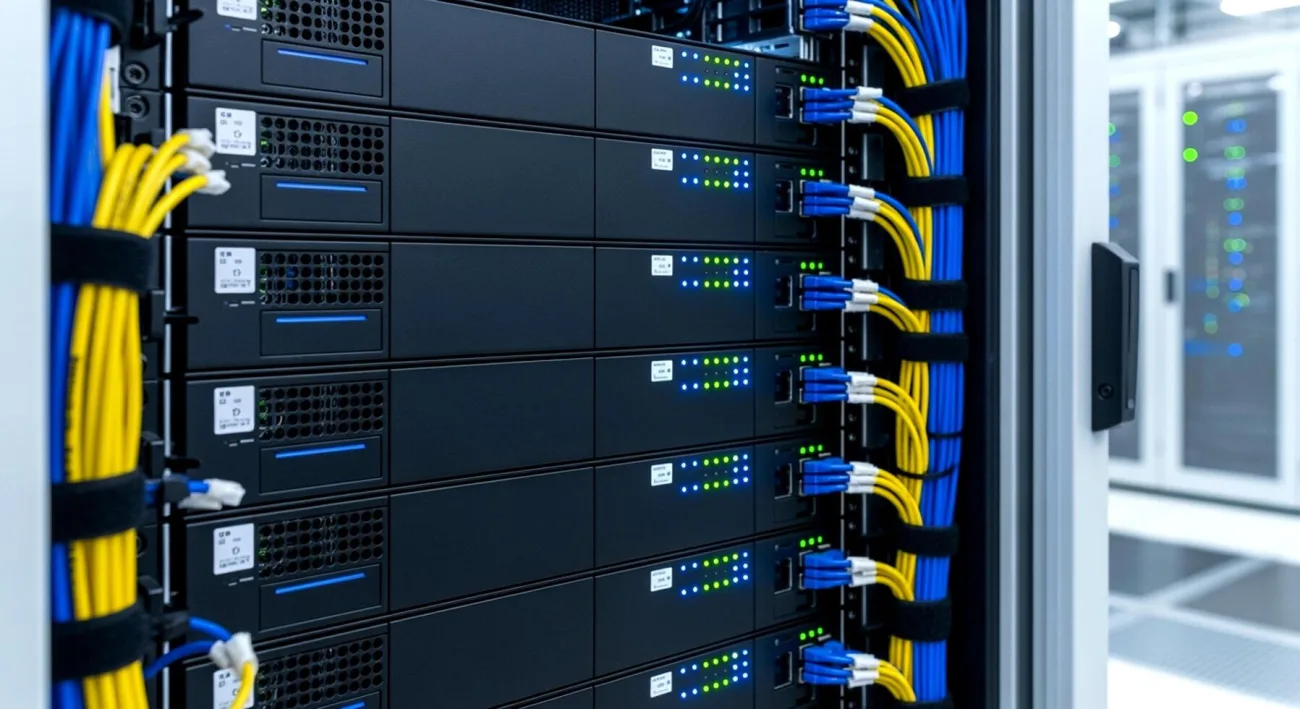

تجهیزات پسیو شبکه (Passive)؛ زیرساخت حیاتی و بستر فیزیکی انتقال

اگر تجهیزات اکتیو (مانند سوئیچ و سرور) را “مغز و قلب” شبکه بدانیم، تجهیزات پسیو (Passive Equipment) حکم “رگ‌ها، شریان‌ها و اسکلت‌بندی” بدن را دارند. یک واقعیت تلخ در دنیای شبکه وجود دارد: پایداری و سرعت شبکه شما، دقیقاً به اندازه ضعیف‌ترین قطعه پسیو آن است. تجهیزات پسیو هیچ‌گونه تغییری روی ماهیت دیتا (Data Packets) انجام نمی‌دهند و برای عملکرد ذاتی خود نیازی به جریان برق ندارند، اما دو وظیفه استراتژیک و حیاتی بر عهده دارند.

1. حفاظت از سیگنال (Signal Integrity): انتقال دیتا بدون افت کیفیت (Attenuation) و نویز.
2. حفاظت فیزیکی (Physical Protection): ایجاد محیطی امن و استاندارد برای تجهیزات گران‌قیمت اکتیو.

برای مطالعه تخصصی‌تر و بررسی مفاهیم پایه، پیشنهاد می‌کنیم مقاله جامع تجهیزات پسیو شبکه را مطالعه کنید.

در ادامه، کالبدشکافی دقیقی از اجزای این اکوسیستم خواهیم داشت. برای مشاهده قیمت‌ها و مشخصات فنی، می‌توانید مستقیماً به دسته‌بندی تجهیزات پسیو شبکه در فروشگاه مراجعه کنید.

۱. رک شبکه (Network Rack)؛ دژ مستحکم تجهیزات

رک صرفاً یک کمد فلزی نیست؛ بلکه یک استاندارد مهندسی شده برای متمرکزسازی تجهیزات IT است. رک‌ها علاوه بر جلوگیری از دسترسی غیرمجاز و سرقت، وظیفه حیاتی “مدیریت جریان هوا” (Airflow Management) را بر عهده دارند تا طول عمر سرورها و سوئیچ‌ها تضمین شود. تمامی تجهیزات استاندارد شبکه با عرض ۱۹ اینچ طراحی می‌شوند تا در این رک‌ها جای بگیرند و ارتفاع آن‌ها با واحد یونیت (Unit) سنجیده می‌شود (هر یونیت معادل ۴.۴۴۵ سانتی‌متر است).

انواع رک و کاربردهای اختصاصی

انتخاب اشتباه رک می‌تواند منجر به داغ شدن تجهیزات یا کمبود فضا در آینده شود. برای بررسی و مقایسه مدل‌ها، به بخش خرید انواع رک شبکه مراجعه کنید.

• رک دیواری (Wall Mount Rack): این رک‌ها معمولاً در ارتفاع‌های ۴ تا ۱۲ یونیت و با عمق‌های ۳۵، ۴۵ یا ۶۰ سانتی‌متر تولید می‌شوند.
  • کاربرد: ایده‌آل برای شبکه‌های کوچک (SOHO)، دفاتر املاک، و یا به عنوان رک‌های توزیع فرعی (Edge) در طبقات مختلف یک سازمان بزرگ. اگر تجهیزات شما محدود به یک سوئیچ، مودم و دستگاه NVR است، این گزینه اقتصادی‌ترین انتخاب است.
• رک ایستاده (Standing Rack): ستون فقرات دیتاسنترها و اتاق‌های سرور. این رک‌ها از ۱۲ تا ۴۷ یونیت ارتفاع دارند و در عمق‌های ۶۰، ۸۰ و ۱۰۰ سانتی‌متر عرضه می‌شوند.
  • ویژگی‌های کلیدی: تحمل وزن بسیار بالا (گاهی تا ۱۰۰۰ کیلوگرم)، امکان نصب ۴ تا ۸ فن برای تهویه قدرتمند، و درب‌های توری (Perforated) برای عبور حداکثری هوا در دیتاسنترها. چرخ‌های قفل‌دار و پایه‌های ثابت ضد زلزله از ملزومات این رک‌ها هستند.
• رک‌های تخصصی (Specialized Racks):
  • رک OUTDOOR (فضای باز): طراحی شده برای شرایط سخت محیطی. دارای استاندارد IP (مانند IP55 یا IP65) که آن‌ها را در برابر باران، گرد و غبار و تابش مستقیم خورشید مقاوم می‌کند. این رک‌ها معمولاً دارای عایق حرارتی و سیستم‌های خنک‌کننده کولری هستند و برای دکل‌های مخابراتی یا دوربین‌های شهری استفاده می‌شوند.
  • رک لابراتواری (Open Frame): فاقد درب و دیواره جانبی (اسکلت باز). دسترسی ۳۶۰ درجه به تجهیزات و تهویه هوای نامحدود از مزایای آن است، اما امنیت فیزیکی ندارد. مناسب برای محیط‌های آموزشی، تست فنی و مکان‌هایی که امنیت اتاق سرور جداگانه تامین شده است.
  • رک DVR/NVR و رک مانیتورینگ مایل: محفظه‌های کامپکت و بسیار مقاوم که اختصاصاً برای حفاظت از دستگاه ضبط تصاویر طراحی شده‌اند. این رک‌ها اغلب دارای قفل‌های ایمنی چندباره هستند تا سارقان نتوانند به هارد دیسک‌ها که حاوی شواهد تصویری هستند، دسترسی پیدا کنند.

۲. متعلقات و لوازم جانبی رک (Rack Accessories)

یک رک خالی، کارایی لازم را ندارد. برای مدیریت کابل‌ها، توزیع برق و خنک‌سازی اصولی، به مجموعه‌ای از ابزارها نیاز دارید که در بخش لوازم جانبی رک قابل دسترسی هستند.

• سیستم‌های تهویه و خنک‌کننده (Cooling Systems): حرارت، قاتل خاموش قطعات الکترونیکی است. فن‌ها معمولاً در سقف رک نصب می‌شوند. در مدل‌های حرفه‌ای، از یونیت فن دیجیتال استفاده می‌شود که مجهز به سنسور دما است؛ این سیستم به صورت هوشمند دمای داخل رک را پایش کرده و دور فن‌ها را تنظیم می‌کند تا در مصرف انرژی صرفه‌جویی شود و سروصدا کاهش یابد.
• سنسورهای مانیتورینگ هوشمند (Environment Monitoring): یک نگهبان ۲۴ ساعته. این سیستم فاکتورهای حیاتی مثل دما، رطوبت، دود، و نوسان ولتاژ را لحظه‌به‌لحظه بررسی می‌کند. در صورت عبور از حد مجاز، بلافاصله از طریق پیامک (GSM) یا آژیر خطر، مدیر شبکه را مطلع می‌کند تا قبل از وقوع فاجعه (مثل آتش‌سوزی یا خرابی سرور) اقدام شود.
• سینی رک (Shelf):
  • سینی ثابت: برای تجهیزاتی که استاندارد نصب ۱۹ اینچ ندارند (مثل مانیتور، مودم‌های ADSL خانگی، یا باتری‌های یوپی‌اس سنگین). تحمل وزن این سینی‌ها بالاست.
  • سینی متحرک (کشویی): برای تجهیزاتی که نیاز به دسترسی مداوم دارند، مانند کیبورد و موس کنسول (KVM) یا سرورهایی که باید برای سرویس از رک بیرون کشیده شوند.
• سایر متعلقات ضروری:
  • لایت پنل (Light Panel): لامپ‌های LED مخصوص نصب در رک برای تامین روشنایی کافی در زمان تعمیرات و عیب‌یابی در محیط‌های تاریک.
  • بلانک پنل (Blank Panel): قطعات فلزی برای پوشاندن یونیت‌های خالی جلوی رک. این قطعه فقط جنبه زیبایی ندارد؛ بلکه با بستن منافذ، مانع از برگشت هوای گرم به جلوی رک شده و راندمان خنک‌سازی را بالا می‌برد (Airflow Efficiency).
  • پاور ماژول (PDU): چندراهی‌های برق صنعتی و رکمونت که دارای فیوز محافظ و بدنه آلومینیومی هستند و برق ایمن را بین تجهیزات توزیع می‌کنند.

۳. پچ پنل (Patch Panel)؛ قلب مدیریت اتصالات

پچ پنل قطعه‌ای حیاتی است که در حد فاصل کابل‌کشی ساختمان و تجهیزات اکتیو قرار می‌گیرد. تمام کابل‌های شبکه ساختمان به پشت این پنل پانچ می‌شوند.

• چرا پچ پنل ضروری است؟ تصور کنید کابل‌های سفت و ضخیم داخل دیوار را مستقیماً به پورت‌های ظریف سوئیچ سیسکو وصل کنید. با هر بار جابجایی یا کشش کابل، پورت سوئیچ آسیب می‌بیند. پچ پنل نقش “سپر محافظ” را بازی می‌کند. همچنین مدیریت تغییرات را آسان می‌کند؛ اگر کارمندی از اتاق A به اتاق B برود، نیازی به سیم‌کشی مجدد نیست، فقط جای پچ‌کورد را روی پنل تغییر می‌دهید.
• انواع:
  • Loaded (پر شده): دارای کیستون‌های نصب شده کارخانه‌ای. نصب آسان و سریع.
  • Unloaded (خالی): فقط فریم فلزی است و شما می‌توانید بر اساس نیاز، کیستون‌های Cat6، Cat7 یا حتی فیبر نوری را در کنار هم روی آن نصب کنید (انعطاف‌پذیری بالا).

💡 نظر کارشناس (تجربه عملی و حیاتی):

“یکی از پرهزینه‌ترین اشتباهات در خرید رک، نادیده گرفتن ‘فضای کابل‌کشی’ (Cabling Space) و تمرکز صرف روی عمق سرور است. اگر سرور شما ۸۰ سانتی‌متر عمق دارد، خرید رک با عمق ۸۰ اشتباه محض است! شما حداقل به ۱۰ تا ۱۵ سانتی‌متر فضا در پشت رک برای گردش هوا و عبور کابل‌های ضخیم برق و شبکه نیاز دارید. همچنین در جلوی رک نیز فاصله‌ای برای دستگیره‌ها و پچ‌کوردها لازم است.

قانون طلایی: همیشه رکی را انتخاب کنید که حداقل ۲۰ سانتی‌متر از عمیق‌ترین تجهیزات شما بزرگ‌تر باشد. برای سرورهای HP و Dell، رک با عمق ۱۰۰ (و ترجیحاً ۱۰۷) سانتی‌متر، گزینه استاندارد و بی‌دردسر است.”

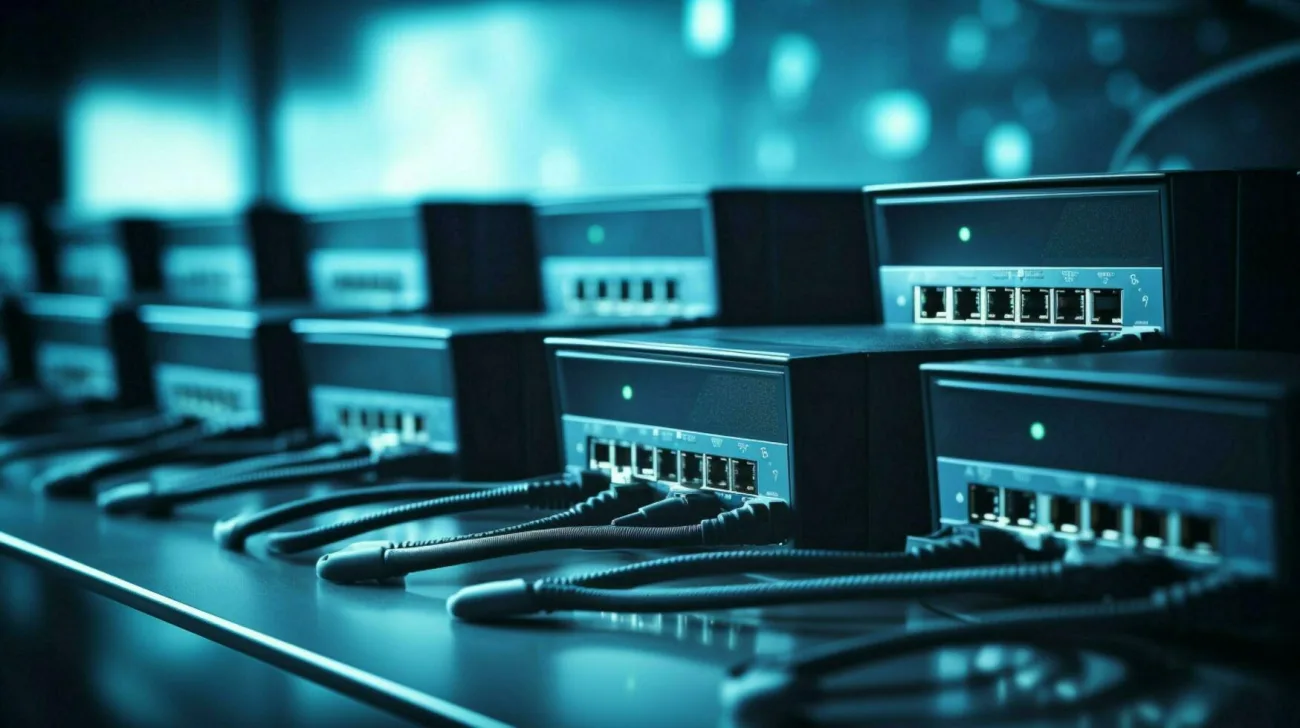

لوازم جانبی پسیو و کابل‌کشی ساخت‌یافته (Passive Accessories & Structured Cabling)

اگر تجهیزات اکتیو مانند سرور و سوئیچ را “مغز و قلب” شبکه بدانیم، بدون شک تجهیزات پسیو شبکه و بستر کابلی، “سیستم عصبی” آن هستند. قدرتمندترین پردازنده‌ها و سریع‌ترین سوئیچ‌های جهان، اگر بر بستر یک کابل‌کشی غیراستاندارد یا تجهیزات جانبی بی‌کیفیت (Sub-standard) پیاده‌سازی شوند، با گلوگاه‌های (Bottlenecks) شدید مواجه خواهند شد. کابل‌کشی ساخت‌یافته (Structured Cabling) فراتر از سیم‌کشی ساده است؛ این یک استاندارد مهندسی است که پایداری، مقیاس‌پذیری و ایمنی داده‌های شما را برای ده سال آینده تضمین می‌کند.

در ادامه، اجزای حیاتی این سیستم را با نگاهی میکروسکوپی بررسی می‌کنیم. برای آشنایی کامل با تمام اجزای این بخش، پیشنهاد می‌کنیم مقاله جامع لوازم جانبی پسیو شبکه را مطالعه کنید تا دید کاملی نسبت به این اکوسیستم پیدا کنید.

۱. کابل‌های شبکه (Network Cables)؛ شریان‌های حیاتی انتقال دیتا

انتخاب کابل مناسب، یک تصمیم استراتژیک است که باید بر اساس “پهنای باند مورد نیاز (Bandwidth)”، “فاصله نودها” و “نویز محیطی (EMI)” انجام شود. کابل‌های شبکه که با نام Twisted Pair شناخته می‌شوند، دارای دسته‌بندی‌های (Categories) مختلفی هستند که هرکدام برای سناریوی خاصی طراحی شده‌اند.

بررسی نسل‌های کابل (Categories & Performance):

صرفاً خرید بالاترین مدل کابل به معنای کیفیت بهتر نیست؛ بلکه “تناسب” اهمیت دارد:

• Cat6 (استاندارد طلایی فعلی): این کابل‌ها در حال حاضر پرکاربردترین نوع برای شبکه‌های اداری و تجاری هستند. کابل Cat6 می‌تواند سرعت 1Gbps را تا فاصله ۱۰۰ متری و سرعت 10Gbps را تا فاصله ۵۵ متری تضمین کند. پهنای باند آن ۲۵۰ مگاهرتز است که برای انتقال دیتای حجیم و حتی ویدیوهای 4K مناسب است.
• Cat6a (Augmented): نسخه ارتقا یافته Cat6 است که فرکانس را تا ۵۰۰ مگاهرتز افزایش داده است. ویژگی کلیدی این کابل، پشتیبانی از سرعت 10Gbps در مسافت کامل ۱۰۰ متر است. ضخامت بیشتر و تابیدگی (Twist) دقیق‌تر زوج‌ها، همشنوایی (Crosstalk) را در آن به شدت کاهش داده است.
• Cat7 و بالاتر: این کابل‌ها برای دیتاسنترها و محیط‌های صنعتی با نویز بسیار بالا طراحی شده‌اند (فرکانس ۶۰۰ مگاهرتز). هر زوج سیم در این کابل‌ها دارای شیلد جداگانه است. استفاده از این کابل در یک دفتر اداری کوچک، صرفاً هدر دادن بودجه است، مگر اینکه آینده‌نگری بلندمدت برای سرورهای 10G مدنظر باشد.

ساختار محافظتی (Shielding Structure):

یکی از جزئیات فنی که اغلب نادیده گرفته می‌شود، نوع محافظ کابل در برابر نویز است:

• UTP (Unshielded Twisted Pair): کابل بدون شیلد. مناسب برای محیط‌های اداری نرمال بدون کابل‌های فشار قوی برق.
• SFTP (Shielded Foiled Twisted Pair): دارای یک لایه فویل دور زوج‌ها و یک شیلد بافته شده کلی. این نوع کابل برای محیط‌های صنعتی، کنار آسانسورها و داکت‌هایی که کابل برق از آن‌ها عبور می‌کند، الزامی است.

جنس مغزی کابل: نبرد مس و آلومینیوم (CCC vs CCA)

این مهم‌ترین بخش فنی در خرید کابل است. در بازار دو نوع کابل وجود دارد:

1. تمام مس (CCC – Copper Clad Copper یا BC): این استانداردترین نوع کابل است. رسانایی مس عالی است، مقاومت کمی دارد و در برابر اکسیداسیون مقاوم است.
2. روکش مس (CCA – Copper Clad Aluminum): در این کابل‌ها، مغزی سیم از آلومینیوم است و فقط یک لایه نازک مس روی آن کشیده شده است.
   • خطر پنهان CCA: این کابل‌ها ارزان‌ترند، اما مقاومت الکتریکی آلومینیوم ۵۵٪ بیشتر از مس است. این یعنی در فواصل طولانی سیگنال می‌میرد (Attenuation). اما خطر اصلی در تکنولوژی PoE (Power over Ethernet) است؛ جایی که برق از کابل عبور می‌کند. کابل CCA به دلیل مقاومت بالا، داغ می‌شود و حتی خطر آتش‌سوزی در داکت‌ها را ایجاد می‌کند. توصیه اکید ما استفاده از کابل‌های تمام مس برای هرگونه شبکه حرفه‌ای است.

برای مشاهده مشخصات فنی دقیق، قیمت‌گذاری و انتخاب نوع روکش (PVC یا LSZH)، می‌توانید از بخش تخصصی کابل شبکه در فروشگاه دیدن کنید.

۲. پچ کورد (Patch Cord)؛ قهرمانان کوچک اتصال

پچ کوردها کابل‌های کوتاهی (معمولاً از ۰.۵ تا ۵ متر) هستند که برای اتصال نهایی (از پریز به کامپیوتر یا از پچ پنل به سوئیچ) استفاده می‌شوند. شاید بپرسید چرا خودمان کابل را سوکت نزنیم؟

• تست فلوک و پرس کارخانه‌ای: پچ‌کوردهای آماده (Factory Made) توسط ربات‌ها پرس می‌شوند و محل اتصال پین‌ها به سیم کاملاً وکیوم و محکم است. همچنین این کابل‌ها غالباً تست‌های دقیق Fluke Channel را پاس می‌کنند.
• کابل افشان (Stranded) در برابر مفتولی (Solid): کابل‌های داخل دیوار (مثل کابل شبکه قرقره‌ای) از نوع مفتولی و خشک هستند و اگر زیاد خم و راست شوند، قطع می‌شوند. اما پچ‌کوردها از نوع افشان (چند رشته‌ای) هستند که انعطاف‌پذیری بالایی دارند. استفاده از کابل خشک به جای پچ کورد، باعث قطعی‌های مکرر در اثر جابجایی سیستم کاربر می‌شود.

برای بررسی انواع پچ‌کوردهای رنگی (جهت تفکیک سرویس‌ها در رک) و شیلددار، به دسته‌بندی پچ کورد مراجعه نمایید.

۳. مدیریت مسیر کابل‌ها (Cable Management & Containment)

رها کردن کابل‌ها به حال خود، نه تنها از نظر بصری زشت است، بلکه ریسک آسیب فیزیکی، جویده شدن توسط جوندگان و تداخل الکترومغناطیسی را افزایش می‌دهد. انتخاب مسیر مناسب به “حجم کابل”، “زیبایی شناسی محیط” و “استاندارد تفکیک برق و دیتا” بستگی دارد.

ترانکینگ (Trunking): راهکار ماژولار و حرفه‌ای

ترانکینگ‌ها کانال‌های عریض و معمولاً سفید رنگی از جنس PVC مرغوب هستند. تفاوت بنیادین آن‌ها با داکت در دو مورد است:

1. قابلیت پارتیشن‌بندی (Partitioning): شما می‌توانید داخل ترانک را با دیوایدر (Divider) جدا کنید تا کابل برق و شبکه در کنار هم اما در دو کانال مجزا حرکت کنند و نویز برق روی دیتا اثر نگذارد.
2. ماژولار بودن (Modularity): روی ترانکینگ‌ها می‌توان انواع پریز برق، شبکه، تلفن و UPS را مستقیماً نصب کرد. این ویژگی باعث می‌شود نیاز به سوراخ‌کاری جداگانه دیوار برای قوطی کلید و پریز حذف شود.

برای پروژه‌های اداری که زیبایی و نظم اولویت دارد، مشاهده انواع و متعلقات در بخش ترانکینگ توصیه می‌شود.

داکت شبکه (Duct) و سینی کابل (Cable Tray)

• داکت: کانال‌های ساده‌تری هستند که صرفاً وظیفه عبور کابل را دارند و نمی‌توان روی آن‌ها پریز نصب کرد. داکت‌ها معمولاً برای مسیرهای فرعی، کف خواب (Floor Duct) و جاهایی که حجم کابل کم است استفاده می‌شوند.
• سینی کابل: در محیط‌های صنعتی، سوله‌ها و سقف‌های کاذب که حجم عظیمی از کابل (مثلاً ۱۰۰ رشته کابل Cat6) باید عبور کند، داکت و ترانک پاسخگو نیستند. در اینجا از سینی‌های فلزی گالوانیزه (مشیک یا ساده) استفاده می‌شود که تحمل وزن بالا و تبادل حرارتی عالی دارند.

برای انتخاب داکت‌های ساده، شیاردار و کف‌خواب، می‌توانید زیردسته داکت شبکه را بررسی کنید.

💡 نظر کارشناس (Expert Experience):

“یکی از بزرگترین چالش‌های پنهان در پروژه‌های شبکه، عدم رعایت شعاع خمش (Bend Radius) در داخل داکت و ترانکینگ است. بسیاری از نصاب‌ها برای زیبایی کار، کابل‌ها را در گوشه‌های دیوار با زاویه ۹۰ درجه تیز خم می‌کنند. این کار باعث به هم خوردن فاصله زوج‌های به هم تابیده در نقطه خمش شده و تست فلوک را با شکست (Fail) مواجه می‌کند. همیشه در زوایا از زانویی‌های استاندارد ترانکینگ استفاده کنید و اگر از داکت استفاده می‌کنید، به کابل فضای کافی برای گردش نرم بدهید.”

۴. اتصالات نهایی و مدیریت رک (Terminations & Rack Organization)

نقطه اتصال کابل به تجهیزات، پاشنه آشیل شبکه است. اگر کابل‌ها بهترین کیفیت را داشته باشند اما اتصالات (Terminations) ضعیف انجام شوند، شاهد افت سیگنال، قطعی‌های لحظه‌ای (Flapping) و کاهش سرعت خواهیم بود. در این مرحله، نظم و کیفیت قطعات حرف اول را می‌زند.

کیستون و سوکت؛ دروازه‌های ورود دیتا

• کیستون (Keystone Jack): مادگی سوکت شبکه که داخل پریزهای روی دیوار یا پچ پنل قرار می‌گیرد. نکته حیاتی در انتخاب کیستون، “تطابق امپدانس و دسته” است. هرگز برای کابل Cat6 از کیستون Cat5e استفاده نکنید، زیرا تمام پهنای باند شبکه به استاندارد پایین‌تر محدود می‌شود. کیستون‌ها در دو نوع ۹۰ درجه و ۱۸۰ درجه (از نظر زاویه ورود کابل) موجود هستند که بسته به عمق ترانکینگ یا قوطی پریز انتخاب می‌شوند. برای مشاهده مدل‌های مختلف، به بخش کیستون شبکه مراجعه کنید.
• سوکت شبکه (RJ45 Connector): کانکتور نری که به سر کابل متصل می‌شود. کیفیت پین‌های داخلی سوکت بسیار مهم است؛ پین‌های با روکش طلا (معمولاً ۵۰ میکرون) از زنگ‌زدگی جلوگیری کرده و بهترین رسانایی را دارند.

همچنین میتوانید برای مشاهده مدلها و اطلاع از قیمت انواع لوازم جانبی پسیو به دسته بندی مورد نظر در فروشگاه ماه مراجعه فرمایید.

جدول مقایسه جامع: کسب‌وکارهای کوچک در برابر سازمان‌های بزرگ

نیازهای شبکه یک دفتر وکالت با یک کارخانه تولیدی یا دیتاسنتر کاملاً متفاوت است. این جدول به شما کمک می‌کند تا “مقیاس درست” (Right-Sizing) را انتخاب کنید و از هزینه‌های اضافی یا خرید تجهیزات ضعیف بپرهیزید.

راهنمای گام‌به‌گام راه‌اندازی شبکه استاندارد

نکات تخصصی و اشتباهات رایج (Expert Tips & Common Mistakes)

یک متخصص واقعی کسی است که از خطاهای پرهزینه دیگران درس می‌گیرد. این ۵ مورد را به عنوان چک‌لیست نهایی در نظر داشته باشید:

1. خرید کابل CCA به جای تمام مس: بزرگترین دامی که خریداران در آن می‌افتند. شاید ۳۰٪ در هزینه کابل صرفه‌جویی کنید، اما بعدها باید ۱۰ برابر آن را برای عیب‌یابی قطعی‌های مکرر، تعویض کابل‌های داخل دیوار و حتی سوختن تجهیزات PoE هزینه کنید.
2. انتخاب رک با عمق کم: خرید رک با عمق ۶۰ برای سروری که طول ۸۰ سانتی‌متر دارد، یک فاجعه رایج است. درب رک بسته نمی‌شود و سیستم تهویه مختل می‌شود. همیشه عمق تجهیزات را قبل از خرید رک چک کنید.
3. نادیده گرفتن نویز برق: عبور دادن کابل شبکه از کنار کابل برق فشار قوی بدون فاصله استاندارد (حداقل ۳۰ سانتیمتر) یا بدون استفاده از ترانکینگ پارتیشن‌دار، باعث افت شدید سرعت و پکت‌لاست (Packet Loss) می‌شود.
4. حذف “حلقه سرویس” (Service Loop): هرگز کابل را دقیقاً به اندازه فاصله برش ندهید. همیشه در سمت پریز دیواری و سمت رک، حدود ۳۰ تا ۵۰ سانتی‌متر کابل اضافه به صورت حلقه باقی بگذارید. اگر روزی نیاز به سوکت‌زنی مجدد باشد، این اضافه کابل نجات‌بخش خواهد بود.
5. بی‌توجهی به آینده: پر کردن تمام پورت‌های سوئیچ در روز اول. همیشه سوئیچی بخرید که تعدادی پورت خالی برای اضافه شدن کارمندان جدید داشته باشد.

💡 نظر کارشناس (Expert Experience):

“در پروژه‌های کابل‌کشی، چیزی به نام ‘مستندسازی شبکه’ (Documentation) اغلب فراموش می‌شود. پس از اتمام پروژه، حتماً یک نقشه ساده (حتی دستی) تهیه کنید که نشان دهد هر پریز شبکه در اتاق‌ها، دقیقاً به کدام شماره پورت در پچ پنل متصل شده است. این نقشه را چاپ کنید و داخل درب رک بچسبانید. این تکه کاغذ ساده، در زمان قطعی شبکه حکم نقشه گنج را برای مدیر IT خواهد داشت.”

پرسش‌های متداول درباره خرید و راه‌اندازی تجهیزات شبکه

در این بخش به چند سوال پرتکرار که حاصل تجربیات تیم فنی سهاپیمان در پروژه‌های مختلف است، پاسخ‌های صریح و فنی می‌دهیم:

نتیجه‌گیری: سرمایه‌گذاری روی زیرساخت، نه هزینه!

خرید تجهیزات شبکه، هزینه نیست؛ بلکه سرمایه‌گذاری روی پایداری کسب‌وکار شماست. یک شبکه که با تجهیزات پسیو باکیفیت (مثل کابل تمام مس و رک استاندارد) و تجهیزات اکتیو متناسب (مثل سوئیچ‌های برند معتبر) بنا شده باشد، تا سال‌ها بدون قطعی و کندی به شما سرویس می‌دهد. در مقابل، صرفه‌جویی غیرمنطقی در این مرحله، منجر به هزینه‌های گزاف عیب‌یابی و توقف کار پرسنل در آینده خواهد شد.
