برق صنعتی؛ از اصول فنی تا انتخاب تخصصی تجهیزات و استانداردها

تصور کنید شریان حیاتی یک کارخانه بزرگ پتروشیمی یا خط تولید یک کارخانه خودروسازی برای لحظه‌ای قطع شود؛ ضرر مالی ناشی از توقف تولید، خرابی مواد اولیه و راه‌اندازی مجدد، گاهی سر به فلک می‌کشد. اینجاست که اهمیت حیاتی، دقیق و بدون خطای برق صنعتی نمایان می‌شود. اگر برق ساختمان را به سیستم خون‌رسانی یک خانه تشبیه کنیم، برق صنعتی سیستم عصبی و خون‌رسانی پیچیده‌ای است که یک غول آهنی را زنده و فعال نگه می‌دارد.

این مقاله صرفاً یک تعریف ساده نیست؛ بلکه نقشه‌ی راهی است برای مهندسان، تکنسین‌ها و مدیران خریدی که می‌خواهند از اصول اولیه تا پیچیده‌ترین استانداردهای روز دنیا را درک کنند. ما در اینجا پلی می‌زنیم میان مفاهیم تئوری و تجهیزات فیزیکی موجود در بازار. اگر پیش از این با مفاهیم کلی در مقاله تجهیزات الکتریکی آشنا شده‌اید، اکنون زمان آن است که به صورت تخصصی وارد جزئیات شوید. همچنین اگر قصد بررسی قیمت و مدل‌های مختلف قطعات را دارید، می‌توانید همگام با مطالعه این متن، نگاهی به محصولات موجود در دسته‌بندی برق صنعتی فروشگاه سهاپیمان بیندازید تا تصویر ذهنی کامل‌تری از آنچه می‌خوانید داشته باشید.

در این راهنمای جامع، ما نه تنها به “چیستی” تجهیزات می‌پردازیم، بلکه “چرایی” استفاده از آن‌ها، نحوه انتخاب صحیح و استانداردهای نصب را بررسی می‌کنیم تا شما را از یک ناظر بیرونی به یک متخصص آگاه تبدیل کنیم.

1.مبانی و مفاهیم پایه در برق صنعتی

ورود به دنیای صنعت بدون تسلط بر الفبای آن، مانند رانندگی در شب بدون چراغ است. بسیاری از حوادث صنعتی و آسیب دیدن تجهیزات گران‌قیمت، نه به دلیل کیفیت پایین قطعات، بلکه به خاطر عدم درک صحیح مفاهیم پایه‌ای مثل تفاوت ولتاژها یا نادیده گرفتن ماهیت بارهای سلفی رخ می‌دهد. در این بخش، ما از تعاریف سطحی عبور کرده و مفاهیم را با دیدگاه اجرایی کالبدشکافی می‌کنیم.

تعریف دقیق برق صنعتی و تفاوت آن با برق ساختمان

برق صنعتی (Industrial Electricity) شاخه‌ای از مهندسی برق است که به کنترل، مدیریت و توزیع انرژی الکتریکی در محیط‌های صنعتی مانند کارخانه‌ها، کارگاه‌ها، بیمارستان‌ها و پالایشگاه‌ها می‌پردازد. شاید در نگاه اول تصور کنید تفاوت تنها در “قدرت بیشتر” است، اما تفاوت‌های بنیادین بسیار عمیق‌تر هستند:

1. نوع بار (Load Type): در برق ساختمان، اکثر مصرف‌کننده‌ها “اهمی” (Resistive) هستند؛ مانند لامپ‌ها و اتو. اما در برق صنعتی، ما با بارهای شدیداً “سلفی” (Inductive) نظیر موتورهای الکتریکی بزرگ، ترانسفورماتورها و کمپرسورها سروکار داریم. این نوع بارها باعث ایجاد پدیده‌ای به نام “توان راکتیو” می‌شوند که مدیریت آن نیازمند تجهیزات خاصی مثل بانک خازنی است.
2. پیچیدگی کنترل: در ساختمان، زدن یک کلید لامپ را روشن می‌کند. در صنعت، راه‌اندازی یک موتور نوار نقاله ممکن است نیازمند یک تابلو برق پیچیده شامل کنتاکتورها، تایمرها، درایوهای فرکانس متغیر (Inverter) و سیستم‌های ایمنی باشد تا موتور به آرامی شروع به کار کند و آسیبی به مکانیک دستگاه نرساند.
3. پایداری و ایمنی: قطع برق در خانه شاید فقط باعث خاموشی تلویزیون شود، اما در صنعت می‌تواند باعث انجماد مواد در لوله‌ها، خرابی محصولات در کوره یا خطرات جانی شود. بنابراین استانداردهای حفاظتی در برق صنعتی (مانند استفاده از کلیدهای اتوماتیک و رله‌های کنترل فاز) بسیار سخت‌گیرانه‌تر است.

آشنایی با سیستم‌های سه فاز و تک فاز در صنعت

چرا صنعت عاشق برق سه فاز است؟ سیستم تک فاز (Single Phase) که در منازل استفاده می‌شود، دارای یک سیم فاز و یک نول است. این سیستم برای بارهای کوچک مناسب است، اما دو ایراد بزرگ برای صنعت دارد: اول اینکه توان انتقال آن محدود است و دوم اینکه گشتاور راه‌اندازی اولیه برای موتورها ایجاد نمی‌کند.

در مقابل، سیستم سه فاز (Three-phase) از سه سیم حامل جریان با اختلاف فاز ۱۲۰ درجه نسبت به یکدیگر استفاده می‌کند. این ساختار مزایای بی‌نظیری دارد:

• توان ثابت: بر خلاف تک فاز که توان آن به صورت ضربانی (Pulsating) به صفر می‌رسد، توان لحظه‌ای در سیستم سه فاز تقریباً ثابت است که باعث کارکرد نرم‌تر موتورها و کاهش لرزش دستگاه‌ها می‌شود.
• راندمان بالاتر: برای انتقال مقدار مشخصی از توان، سیستم سه فاز نسبت به تک فاز به مقدار کمتری مس (سیم) نیاز دارد که هزینه‌های کابل‌کشی در پروژه‌های بزرگ را به شدت کاهش می‌دهد.
• میدان دوار مغناطیسی: موتورهای سه فاز برای شروع حرکت نیاز به مکانیزم کمکی ندارند، زیرا اختلاف فاز موجود، خودبه‌خود یک میدان مغناطیسی دوار ایجاد کرده و روتور را به گردش در می‌آورد.

ولتاژ خطی و فازی چه تفاوتی دارند؟

یکی از گیج‌کننده‌ترین مباحث برای تازه‌کاران در صنعت، تفاوت بین این دو ولتاژ است. درک این موضوع برای سیم‌کشی صحیح موتورها (اتصال ستاره یا مثلث) حیاتی است:

• ولتاژ فازی (Phase Voltage -V_P): اختلاف پتانسیل بین یکی از فازها و سیم نول است. در شبکه برق ایران، این مقدار برابر با ۲۲۰ ولت (یا دقیق‌تر ۲۳۰ ولت در استاندارد جدید) است. وقتی شما یک پریز معمولی را تست می‌کنید، ولتاژ فازی را می‌سنجید.
• ولتاژ خطی (Line Voltage – V_L): اختلاف پتانسیل بین دو فاز مختلف است (مثلاً فاز R و فاز S). در شبکه برق ایران، این مقدار برابر با ۳۸۰ ولت (یا ۴۰۰ ولت) است.

رابطه ریاضی بین این دو بسیار مهم است:

$V_{Line} = \sqrt{3} \times V_{Phase}$

این یعنی ۳۸۰ ولت تقریباً ۱.۷۳ برابر ۲۲۰ ولت است. دانستن این نکته زمانی حیاتی می‌شود که می‌خواهید المنت‌های حرارتی یا موتورهای الکتریکی را سربندی کنید. اتصال اشتباه ولتاژ خطی به سیم‌پیچی که برای ولتاژ فازی طراحی شده، در کسری از ثانیه باعث سوختن تجهیزات می‌شود.

کمیت‌های اصلی: جریان، ولتاژ، توان و فرکانس

در هنگام خرید تجهیزات از دسته‌بندی‌های برق صنعتی، شما دائماً با پلاک‌خوانی و دیتاشیت‌ها سروکار دارید. بیایید نگاهی عمیق به کمیت‌هایی بیندازیم که زبان مشترک تمام قطعات هستند:

۱. جریان الکتریکی (Current – Amps):

جریان، حجم عبور الکترون‌هاست و عامل اصلی انتخاب ضخامت سیم و سایز کلیدهاست. در صنعت با دو نوع جریان مهم روبرو هستیم:

• جریان نامی (Nominal Current): جریانی که دستگاه در حالت کار عادی می‌کشد.
• جریان راه‌اندازی (Inrush Current): جریانی لحظه‌ای که موتورها در لحظه استارت می‌کشند و می‌تواند ۵ تا ۷ برابر جریان نامی باشد. اگر کلید مینیاتوری یا کنتاکتور را بدون در نظر گرفتن این جهش انتخاب کنید، بلافاصله پس از استارت، فیوز می‌پرد یا پلاتین‌های کنتاکتور جوش می‌خورند.

۲. توان (Power):

در صنعت، توان تنها یک عدد نیست. ما با “مثلث توان” سروکار داریم:

• توان اکتیو (kW): توانی که واقعاً کار انجام می‌دهد (شفت موتور را می‌چرخاند).
• توان راکتیو (kVAR): توانی که صرف ایجاد میدان مغناطیسی در سیم‌پیچ‌ها می‌شود و کاری انجام نمی‌دهد، اما خطوط را اشغال می‌کند.
• توان ظاهری (kVA): مجموع برداری دو توان بالا. ترانس‌ها و ژنراتورها معمولاً بر حسب kVA نام‌گذاری می‌شوند.

۳. فرکانس (Frequency – Hz):

تعداد نوسانات ولتاژ در ثانیه. استاندارد ایران ۵۰ هرتز است. تغییر فرکانس مستقیماً روی سرعت چرخش موتورهای القایی تاثیر می‌گذارد (Speed \propto Frequency). تجهیزاتی مانند اینورترها (درایوهای سرعت متغیر) دقیقاً با تغییر همین کمیت، دور موتور را کنترل می‌کنند.

💡 تجربه عملی کارشناس (Expert Insight)

یکی از رایج‌ترین اشتباهات در پروژه‌های صنعتی، عدم توجه به تعادل بار (Load Balancing) در سیستم سه فاز است. اگر شما تمام مصرف‌کننده‌های تک فاز (مثل روشنایی سوله، پریزها و فن‌های کوچک) را فقط روی “یک فاز” (مثلاً فاز R) متمرکز کنید، باعث عبور جریان شدید از سیم نول و گرم شدن بیش از حد آن می‌شوید.

نکته طلایی: همیشه هنگام طراحی تابلو توزیع، بارهای تک فاز را به تساوی بین سه فاز R، S و T تقسیم کنید. این کار نه تنها عمر کابل‌ها و ترانس را افزایش می‌دهد، بلکه از جریمه‌های اداره برق و تریپ‌های ناخواسته کلید اصلی نیز جلوگیری می‌کند.

۲. تجهیزات و قطعات کلیدی در برق صنعتی؛ کالبدشکافی سخت‌افزار

در هر پروژه صنعتی، انتخاب صحیح تجهیزات نه تنها طول عمر سیستم را تضمین می‌کند، بلکه خطرات جانی و مالی ناشی از خطاهای الکتریکی را به حداقل می‌رساند. برای درک عمیق سیستم‌های قدرت، باید اجزای تشکیل‌دهنده آن را به صورت تفکیک شده و تخصصی بررسی کنیم. در ادامه، تمامی تجهیزات از محفظه نگهدارنده (تابلو) تا ریزترین قطعات فرمان را بررسی می‌کنیم.

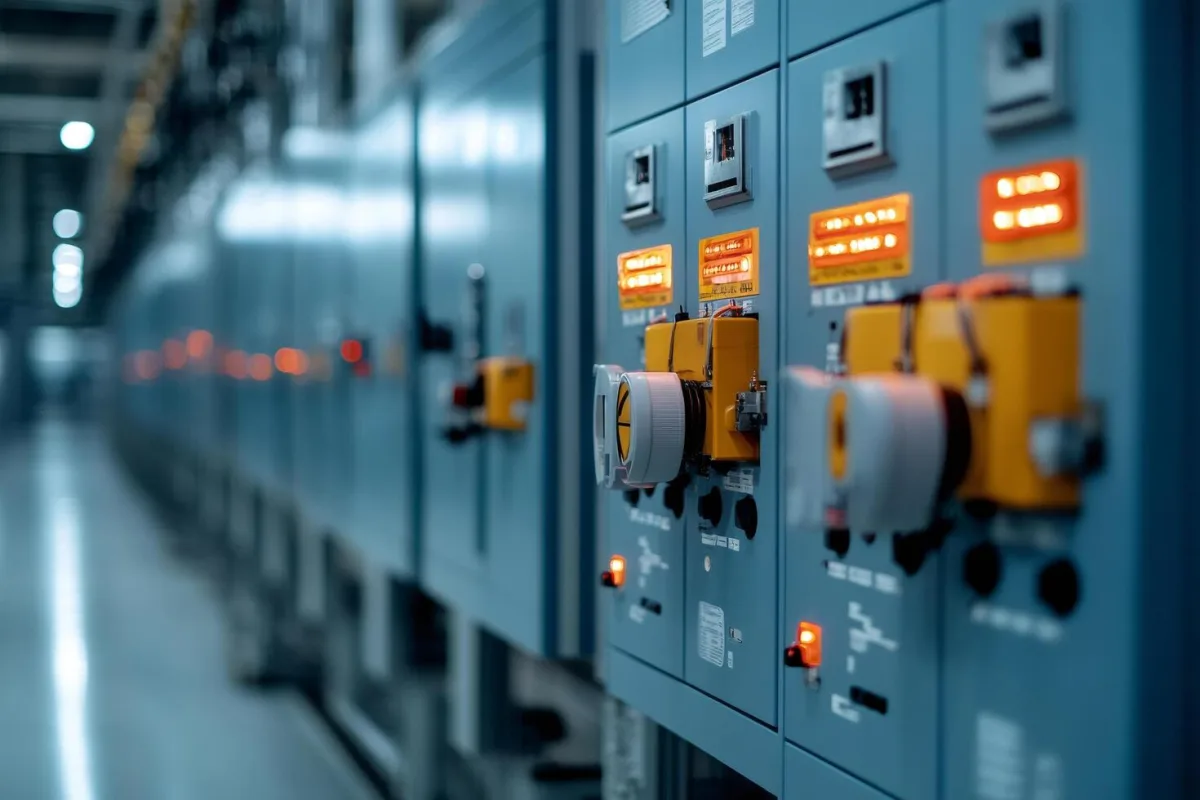

تابلو برق صنعتی؛ زیرساخت توزیع و کنترل

برای مطالعه کامل اصول طراحی و استانداردها، پیشنهاد می‌شود ابتدا مقاله جامع ساخت و مونتاژ تابلو برق را مطالعه کنید تا با دیدی بازتر به بررسی اجزای داخلی بپردازیم.

تابلو برق (Switchgear) صرفاً یک محفظه فلزی نیست؛ بلکه شاسی اصلی است که تمام تجهیزات حفاظتی، کنترلی و نمایشگرها را در خود جای می‌دهد و وظیفه مدیریت انرژی الکتریکی را بر عهده دارد. کیفیت ورق استفاده شده، نوع رنگ (معمولاً الکترواستاتیک) و ضخامت ورق (معمولاً ۱.۵ یا ۲ میلی‌متر) در دوام تابلو در محیط‌های خشن صنعتی نقش حیاتی دارند.

انواع تابلو برق از نظر ساختار (Rittal, Sivacon)

در صنعت ایران، استراکچر و بدنه تابلوها معمولاً بر اساس طرح‌های استاندارد جهانی ساخته می‌شوند:

• تابلوهای طرح ریتال (Rittal): این مدل پرکاربردترین نوع تابلو در صنایع مادر است. ویژگی بارز آن، ماژولار بودن اسکلت و قابلیت گسترش آن از طرفین است. ستون‌های این تابلوها دارای سوراخ‌های پانچ شده منظمی هستند که نصب ریل‌ها، داکت‌ها و سینی‌ها را بدون نیاز به جوشکاری و با پیچ و مهره ممکن می‌سازند.
• تابلوهای طرح سیواکن (Sivacon): این مدل که بیشتر متعلق به استانداردهای زیمنس است، برای توزیع قدرت در آمپراژهای بالا (تا ۶۳۰۰ آمپر) و مراکز کنترل موتور (MCC) استفاده می‌شود. طراحی کشویی (Withdraw-able) در این مدل بسیار رایج است که امکان تعویض سریع فیدرهای معیوب بدون خاموشی کل تابلو را فراهم می‌کند.
• تابلوهای دیواری (Wall-mounted) و پیانویی: برای کنترل ماشین‌آلات کوچک یا خطوط مونتاژ که اپراتور نیاز به دسترسی ارگونومیک به کلیدها دارد، از تابلوهای پیانویی استفاده می‌شود.

استانداردهای IP در تابلوها (Ingress Protection)

یکی از پارامترهای حیاتی که مهندسین هنگام خرید تجهیزات نادیده می‌گیرند، درجه حفاظت یا IP است. عدد IP دو رقمی است (مانند IP54 یا IP65):

• رقم اول (جامدات): میزان نفوذ گرد و غبار. در محیط‌های سیمانی یا نجاری، حداقل باید از عدد ۵ یا ۶ استفاده شود.
• رقم دوم (مایعات): میزان نفوذ آب. در صنایع غذایی که شستشو با فشار آب انجام می‌شود، IP65 یا IP66 الزامی است. عدم رعایت این استاندارد باعث اتصال کوتاه و زنگ‌زدگی قطعات داخلی می‌شود.

برای بررسی مشخصات و خرید انواع تجهیزات تابلو برق صنعتی متناسب با نیاز پروژه خود، می‌توانید محصولات موجود در فروشگاه را بررسی کنید. یا از طریق شماره های پشتیبانی برای سفارش با ما در ارتباط باشید.

تجهیزات حفاظتی و قطع‌کننده (Protection Devices)

حفاظت، خط قرمز برق صنعتی است. تجهیزات حفاظتی وظیفه دارند در کسری از ثانیه خطا را تشخیص داده و مدار را قطع کنند. برای آشنایی با انواع کلاس‌های حفاظتی، مقاله تخصصی تجهیزات حفاظتی و فیوزها را بررسی کنید.

کلید مینیاتوری (MCB) و کاربرد آن

کلید مینیاتوری (Miniature Circuit Breaker) رایج‌ترین قطعه حفاظتی برای جریان‌های پایین (معمولاً تا ۶۳ یا ۱۲۵ آمپر) است. این کلید دو وظیفه اصلی دارد: حفاظت در برابر اضافه بار (Overload) با مکانیزم حرارتی (بیمتال) و حفاظت در برابر اتصال کوتاه (Short Circuit) با مکانیزم مغناطیسی (بوبین). نکته‌ای که بسیاری از تکنسین‌ها در آن اشتباه می‌کنند، انتخاب “تیپ” یا منحنی قطع کلید است:

• تیپ B (تندکار): برای مصارف روشنایی و هیترها.
• تیپ C (کندکار): مناسب‌ترین گزینه برای راه‌اندازی الکتروموتورها (موتور در لحظه استارت جریان هجومی دارد و تیپ B بلافاصله قطع می‌کند، اما تیپ C تحمل می‌کند).
• تیپ D (خیلی کندکار): برای ترانسفورماتورها و بارهای خاص.

کلید اتوماتیک کمپکت (MCCB) و تفاوت با مینیاتوری

وقتی جریان مصرفی از ۱۰۰ آمپر فراتر می‌رود یا نیاز به قدرت قطع (Breaking Capacity) بالا داریم، مینیاتوری‌ها کارایی ندارند. در اینجا کلید اتوماتیک (Molded Case Circuit Breaker) وارد عمل می‌شود. تفاوت‌های کلیدی MCCB با MCB عبارتند از:

1. قدرت قطع (kA): مینیاتوری‌ها معمولاً ۶ یا ۱۰ کیلوآمپر تحمل دارند، اما کلیدهای اتوماتیک می‌توانند جریان‌های اتصال کوتاه وحشتناک تا ۵۰، ۷۰ یا ۱۰۰ کیلوآمپر را بدون انهدام قطع کنند.
2. قابلیت تنظیم: اکثر کلیدهای اتوماتیک دارای پیچ‌های تنظیم (Adjustment Dials) برای تغییر جریان نامی (Ir) و جریان مغناطیسی (Im) هستند که انعطاف‌پذیری بالایی در طراحی به ما می‌دهد.
3. تجهیزات جانبی: امکان نصب رله‌های شنت (Shunt Trip) و آندر ولتاژ (Under Voltage) داخل MCCB وجود دارد که برای کنترل از راه دور حیاتی است.

کلید محافظ جان (RCD) و اهمیت آن در صنعت

کلید RCD یا RCCB با مقایسه جریان رفت و برگشت عمل می‌کند. اگر جریانی که از فاز می‌رود، دقیقاً همان مقدار از نول برنگردد، یعنی نشتی جریان به بدنه دستگاه یا بدن انسان وجود دارد. در برق صنعتی، استفاده از محافظ جان سه فاز با حساسیت ۳۰ میلی‌آمپر برای حفاظت پرسنل و حساسیت ۳۰۰ میلی‌آمپر برای پیشگیری از آتش‌سوزی کابل‌ها الزامی است.

جهت مشاهده لیست قیمت و برندهای معتبر، به بخش فروش کلیدهای اتوماتیک و مینیاتوری مراجعه نمایید. یا از طریق شماره های پشتیبانی با ما در ارتباط باشید.

تجهیزات مدار فرمان و قدرت (Control Gear)

مدار قدرت وظیفه انتقال انرژی به مصرف‌کننده (موتور) را دارد و مدار فرمان، “منطق” و “زمان‌بندی” این انتقال را مدیریت می‌کند. جزئیات بیشتر را می‌توانید در مقاله مدار فرمان و کنتاکتورها مطالعه کنید.

کنتاکتور چیست و چگونه کار می‌کند؟

کنتاکتور در واقع یک رله قدرتمند الکترومغناطیسی است. با تحریک بوبین (Coil) آن، تیغه‌های قدرت وصل شده و برق سه فاز به موتور می‌رسد. نکات فنی در انتخاب کنتاکتور:

• ولتاژ بوبین: بوبین‌ها می‌توانند ۲۴، ۱۱۰، ۲۲۰ یا ۳۸۰ ولت (AC یا DC) باشند. انتخاب اشتباه ولتاژ بوبین منجر به سوختن فوری آن می‌شود.
• کلاس کاری (Utilization Category): رایج‌ترین کلاس AC-3 است (برای موتورهای قفس سنجابی با قطع و وصل حین کار). برای بارهای روشنایی یا هیترها از کلاس AC-1 استفاده می‌شود که کنتاکتورهای ارزان‌تری دارد. استفاده از کنتاکتور AC-1 برای موتور، باعث جوش خوردن پلاتین‌ها می‌شود.

بیمتال و رله‌های حرارتی برای حفاظت موتور

بیمتال (Thermal Overload Relay) مستقیماً زیر کنتاکتور نصب می‌شود. اساس کار آن انبساط دو فلز غیرهم‌جنس در اثر حرارت ناشی از عبور جریان است. اگر موتور زیر بار مکانیکی گیر کند (Jam) یا آمپر زیادی بکشد، بیمتال گرم شده و فرمان قطع را به بوبین کنتاکتور صادر می‌کند. نکته مهم: بیمتال برای حفاظت در برابر اتصال کوتاه نیست! برای اتصال کوتاه حتماً باید قبل از کنتاکتور، فیوز یا مینیاتوری نصب شود.

رله‌های شیشه‌ای و تایمرها

رله‌های شیشه‌ای (Industrial Relays) مانند کنتاکتورهای کوچکی هستند که فقط برای مدار فرمان استفاده می‌شوند (تحمل جریان پایین مثلاً ۵ یا ۱۰ آمپر). از آن‌ها برای ایزولاسیون سیگنال‌های PLC یا ایجاد منطق‌های ساده استفاده می‌شود. تایمرها نیز برای ایجاد تاخیر در وصل (On-Delay) مثلاً در مدارهای ستاره-مثلث کاربرد حیاتی دارند.

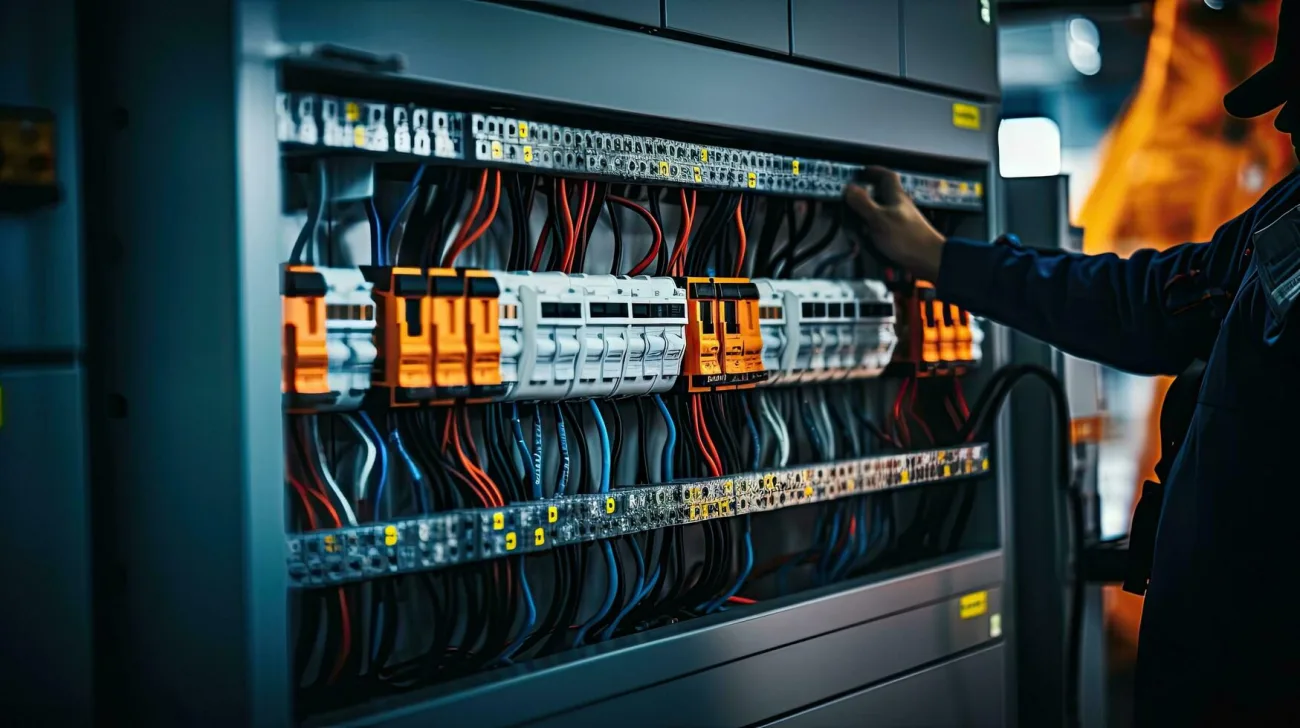

سیم و کابل در برق صنعتی

شاهرگ‌های انتقال انرژی، سیم و کابل‌ها هستند. انتخاب غلط سایز کابل یکی از دلایل اصلی آتش‌سوزی در کارخانجات است. راهنمای کامل‌تری در بخش انواع سیم و کابل صنعتی موجود است.

نحوه انتخاب سطح مقطع کابل

انتخاب کابل صرفاً بر اساس “جریان مجاز” نیست. دو عامل دیگر نیز باید لحاظ شوند:

1. افت ولتاژ (Voltage Drop): در مسافت‌های طولانی، ولتاژ انتهای کابل افت می‌کند. طبق استاندارد، افت ولتاژ نباید بیشتر از ۳ تا ۵ درصد باشد.
2. ضریب اصلاح (Correction Factors): اگر کابل‌ها کنار هم در یک سینی قرار بگیرند (Group rating) یا دمای محیط بالا باشد، ظرفیت عبور جریان کابل کاهش می‌یابد (Derating).

کابل‌های شیلد دار و نسوز

در محیط‌های صنعتی که اینورترها (VFD) و کابل‌های فشار قوی وجود دارند، نویزهای الکترومغناطیسی (EMI) می‌توانند در سیگنال‌های سنسورها اختلال ایجاد کنند. استفاده از کابل شیلددار (Shielded Cable) و زمین کردن صحیح شیلد، مانع از این نویزها می‌شود. همچنین در سیستم‌های اعلام حریق و فن‌های تخلیه دود، استفاده از کابل‌های نسوز (Fire Resistant) که در برابر دمای مستقیم آتش تا مدت مشخصی دوام می‌آورند، الزامی است.

جهت استعلام قیمت روز انواع کابل افشان، مفتولی و شیلددار، به دسته‌بندی سیم و کابل برق صنعتی مراجعه کنید.

تجهیزات اتوماسیون و درایو (ورود به تکنولوژی مدرن)

برق صنعتی مدرن دیگر محدود به کنتاکتور و رله نیست. امروزه کنترل دقیق دور موتور و هوشمندسازی خطوط تولید حرف اول را می‌زند.

اینورتر (VFD) و سافت استارتر

• سافت استارتر (Soft Starter): فقط برای راه‌اندازی و توقف نرم موتور استفاده می‌شود تا ضربه مکانیکی (لگد زدن موتور) و جریان هجومی اولیه حذف شود. اما پس از راه‌اندازی، کنترلی روی سرعت ندارد.
• اینورتر یا درایو (VFD): علاوه بر راه‌اندازی نرم، امکان کنترل کامل سرعت (RPM)، گشتاور و تغییر جهت چرخش موتور را در هر لحظه فراهم می‌کند. استفاده از VFD در پمپ‌ها و فن‌ها می‌تواند مصرف برق را تا ۴۰٪ کاهش دهد.

نقش PLC در تابلو برق‌های مدرن

پی‌ال‌سی (Programmable Logic Controller) مغز متفکر اتوماسیون است. به جای سیم‌کشی‌های پیچیده و شلوغ با صدها رله و تایمر، تمام منطق کنترلی داخل PLC برنامه‌نویسی می‌شود. این کار عیب‌یابی را بسیار ساده می‌کند (چرا که با اتصال لپ‌تاپ می‌توان وضعیت تمام سنسورها و خروجی‌ها را دید) و تغییر در عملکرد دستگاه بدون تغییر در سیم‌کشی سخت‌افزاری ممکن می‌شود.

برای مشاهده جدیدترین تکنولوژی‌های کنترل دور و هوشمندسازی، بخش تجهیزات اتوماسیون صنعتی و درایو را ببینید. همچنین میتوانید از طریق شماره های پشتیبانی برای سفارش و کسب اطلاعات بیشتر با ما در ارتباط باشید.

💡 نظر کارشناس (تجربه عملی): یکی از اشتباهات رایج در مونتاژ تابلو برق، عدم رعایت “توالی چیدمان حرارتی” است. بسیاری از مونتاژکاران، اینورترها (VFD) و منابع تغذیه سوئیچینگ را که گرمای زیادی تولید می‌کنند، در پایین تابلو و زیر داکت‌ها نصب می‌کنند. از آنجا که گرما به سمت بالا حرکت می‌کند، تجهیزات حساس الکترونیکی که در بالای آن‌ها قرار دارند (مثل PLC) آسیب می‌بینند.

راهکار طلایی: همیشه تجهیزات گرمازا (درایو، ترانس، مقاومت ترمز) را در بالاترین نقطه ممکن نصب کنید یا فن تابلویی را دقیقاً بالای آن‌ها تعبیه کنید تا هوای گرم سریعاً خارج شود. همچنین رعایت فاصله هوایی استاندارد (معمولاً ۱۰ سانتی‌متر از بالا و پایین) برای گردش هوا در اطراف درایو حیاتی است.

۳. نقشه‌خوانی و مدارات پرکاربرد برق صنعتی؛ زبان مشترک مهندسین

بدون توانایی خواندن نقشه‌های برق، حتی گران‌ترین تجهیزات نیز مشتی قطعه بی‌مصرف هستند. نقشه برق، زبان مشترکی است که طراح، مونتاژکار و تعمیرکار با آن صحبت می‌کنند. برای یادگیری کامل علائم و استانداردها، حتماً مقاله آموزش نقشه‌خوانی برق صنعتی را مطالعه کنید.

تفاوت مدار فرمان و مدار قدرت

در هر سیستم برق صنعتی، دو مسیر جریان کاملاً مجزا وجود دارد که درک تفاوت آن‌ها حیاتی است:

1. مدار قدرت (Power Circuit): این مدار وظیفه انتقال انرژی اصلی از شبکه به مصرف‌کننده (موتور، هیتر و…) را دارد. ولتاژ در این مدار معمولاً ۳۸۰ ولت (سه فاز) و جریان‌ها بالا هستند. سیم‌های ضخیم و کنتاکت‌های اصلی کنتاکتور در این مدار قرار دارند.
2. مدار فرمان (Control Circuit): این مدار “منطق” سیستم را می‌سازد. وظیفه آن کنترل بوبین کنتاکتورها و تایمرهاست. ولتاژ در اینجا معمولاً پایین (۲۴ ولت DC یا ۲۲۰ ولت AC) و جریان‌ها بسیار اندک است. تمام فیوزهای شیشه‌ای، استپ/استارت‌ها و سنسورها در این مدار قرار می‌گیرند.

علائم اختصاری استاندارد در نقشه‌های برق (IEC vs NEC)

در سطح جهانی دو استاندارد اصلی برای نقشه‌کشی وجود دارد. در ایران، استاندارد IEC (کمیسیون بین‌المللی الکتروتکنیک) رایج است که بیشتر بر مبنای استانداردهای آلمانی (VDE) شکل گرفته است. اما در برخی صنایع نفت و گاز یا دستگاه‌های قدیمی وارداتی، ممکن است با استاندارد NEC (آمریکایی) مواجه شوید.

• نماد مقاومت: در IEC به صورت یک مستطیل و در NEC به صورت خط زیگزاگ است.
• نماد کنتاکت باز/بسته: در IEC اعداد دو رقمی (مثل ۱۳ و ۱۴ برای باز) وضعیت را نشان می‌دهند، اما در NEC نماد گرافیکی دو خط موازی (مانند خازن) رایج است.
• شماتیک کلی: نقشه‌های IEC معمولاً عمودی (نردبانی) خوانده می‌شوند، در حالی که نقشه‌های آمریکایی اغلب افقی هستند.

تحلیل ۳ مدار پرکاربرد (راه‌اندازی مستقیم، ستاره-مثلث، چپگرد-راستگرد)

هر تکنسین برق صنعتی باید این سه مدار را “حفظ” باشد، زیرا ۹۰٪ تابلوهای فرمان بر اساس همین سه مدار کار می‌کنند:

1. راه‌اندازی تک‌ضرب (Direct On-Line – DOL): ساده‌ترین روش که سه فاز مستقیماً به موتور وصل می‌شود. فقط برای موتورهای کوچک (معمولاً زیر ۴ کیلووات) کاربرد دارد، زیرا جریان راه‌اندازی آن ۵ تا ۷ برابر جریان نامی است.
2. مدار ستاره-مثلث (Star-Delta): برای کاهش جریان راه‌اندازی موتورهای قوی‌تر (مثلاً ۷.۵ کیلووات به بالا). موتور ابتدا با آرایش “ستاره” (ولتاژ کمتر روی کلاف‌ها) راه می‌افتد و پس از چند ثانیه توسط تایمر به حالت “مثلث” (ولتاژ کامل) می‌رود.
3. مدار چپگرد-راستگرد (Reverse-Forward): با تعویض جای دو فاز، جهت چرخش موتور عوض می‌شود. نکته حیاتی در این مدار، اینترلاک (Interlock) است؛ یعنی باید طوری سیم‌کشی شود که هرگز دو کنتاکتور چپ و راست همزمان وصل نشوند، وگرنه اتصال کوتاه شدید فاز به فاز رخ می‌دهد.

۴. جدول مقایسه‌ای تجهیزات برق صنعتی (راهنمای خرید هوشمند)

انتخاب برند و سایز تجهیزات، مرز باریک بین یک پروژه سودآور و یک پروژه پرضرر است. در جداول زیر، تجربه سال‌ها حضور در بازار لاله‌زار و پروژه‌های صنعتی را خلاصه کرده‌ایم.

مقایسه برندهای برتر بازار ایران

این جدول به شما کمک می‌کند بر اساس بودجه و حساسیت پروژه، برند مناسب را از فروشگاه تجهیزات برق صنعتی سهاپیمان انتخاب کنید.

جدول انتخاب تجهیزات بر اساس توان موتور (جدول طلایی تکنسین‌ها)

برای انتخاب سریع کنتاکتور و بیمتال و فیوز، از این جدول مرجع استفاده کنید (فرض: ولتاژ ۴۰۰ ولت، موتور ۱۵۰۰ دور).

نکته: برای خرید این پکیج‌ها به صورت یکجا، می‌توانید به بخش پکیج‌های راه‌اندازی موتور در فروشگاه مراجعه کنید. یا از طریق شماره های پشتیبانی با ما در ارتباط باشید.

۵. راهنمای گام‌به‌گام طراحی و مونتاژ یک تابلو برق ساده

💡 نظر کارشناس (تجربه عملی): یکی از پنهان‌ترین دلایل آتش‌سوزی در تابلوهای برق، پدیده‌ای به نام “شلی اتصال” (Loose Connection) است. مس فلزی نرم است و زیر فشار پیچ به مرور زمان تغییر شکل می‌دهد (می‌خوابد).

توصیه طلایی: بعد از نصب تابلو در محل پروژه و گذشت حدود ۲ هفته از کارکرد آن، حتماً مجدداً تمامی پیچ‌های ترمینال‌ها، کنتاکتورها و کلیدها را “آچارکشی” کنید. استفاده از پیچ‌گوشتی‌های گشتاور سنج (Torque Screwdriver) برای اطمینان از سفت شدن استاندارد پیچ‌ها، نشانه حرفه‌ای بودن شماست.

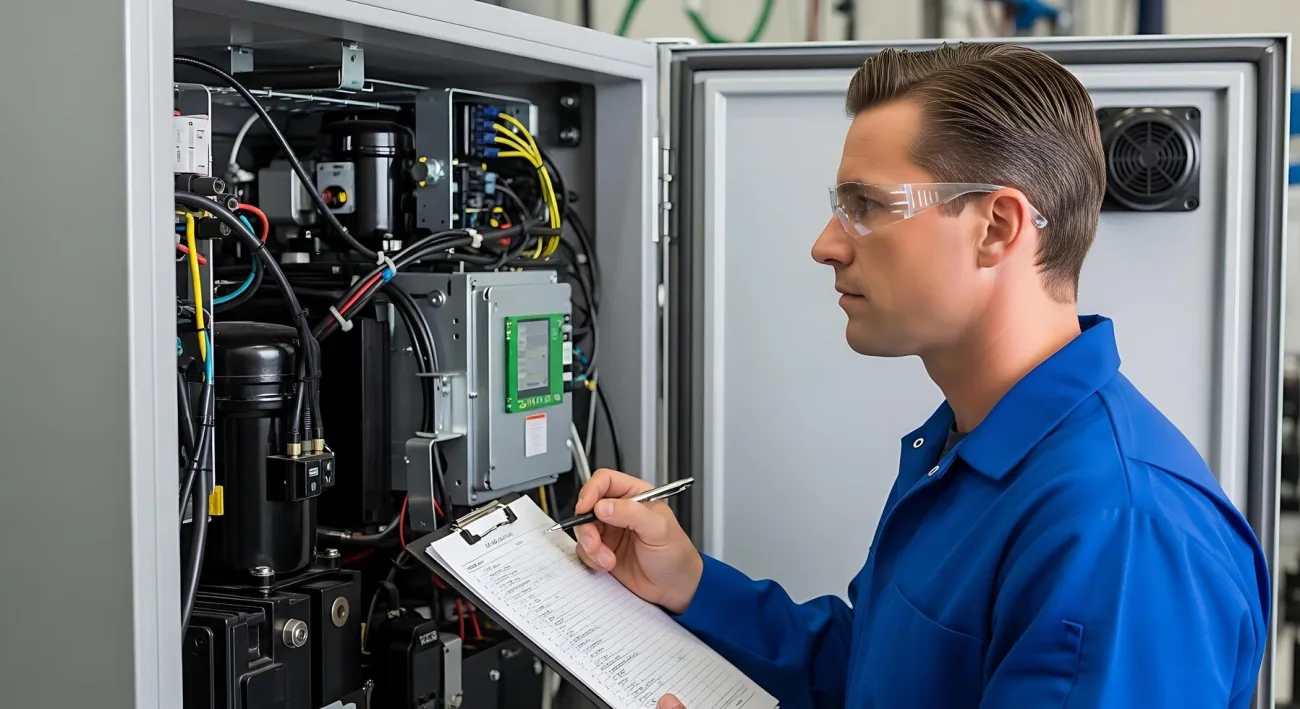

6.نکات طلایی عیب‌یابی و نگهداری (Expert Tips & Maintenance)

در دنیای پرشتاب صنعت، توقف خط تولید به معنای خسارت مالی سنگین است. بنابراین، مهارت در عیب‌یابی (Troubleshooting) و نگهداری پیشگیرانه (Preventive Maintenance) نه یک انتخاب، بلکه یک ضرورت حیاتی برای تمام فعالان حوزه برق صنعتی محسوب می‌شود. بسیاری از خرابی‌های بزرگ در تابلوهای برق و تجهیزات صنعتی، با شناسایی نشانه‌های اولیه قابل پیشگیری هستند. در این بخش، به بررسی تخصصی نشانه‌های خرابی و نکات ایمنی می‌پردازیم که معمولاً در دوره‌های تئوری به آن‌ها اشاره نمی‌شود.

۵ نشانه خطرناک خرابی در سیستم‌های برق صنعتی + راه حل عملی

شناسایی زودهنگام علائم هشداردهنده می‌تواند عمر تجهیزات شما را تضمین کند. در اینجا ۵ نشانه رایج که تکنسین‌ها باید نسبت به آن‌ها هوشیار باشند را بررسی می‌کنیم:

۱. صدای وزوز یا هوم (Humming Noise) در کنتاکتورها و رله‌ها شنیدن صدای غیرعادی از تابلو برق، اغلب اولین نشانه خرابی است. اگر کنتاکتورها (Contactors) صدای وزوز بلندی دارند، معمولاً دلیل آن کثیفی سطح هسته آهنی یا شکستن حلقه اتصال کوتاه (Shading Coil) روی هسته است. این لرزش مداوم باعث داغ شدن بوبین و در نهایت سوختن آن می‌شود.

• راه حل: برق را قطع کنید و با اسپری کنتاکت‌شور خشک و فشار باد، گرد و غبار بین هسته‌های ثابت و متحرک را تمیز کنید. اگر حلقه اتصال کوتاه شکسته است، کنتاکتور باید تعویض شود. برای خرید کنتاکتورهای باکیفیت و کم‌صدا می‌توانید به بخش خرید انواع کنتاکتور مراجعه کنید.

۲. داغ شدن بیش از حد اتصالات و کابل‌ها (Overheating) گرما دشمن شماره یک تجهیزات الکتریکی است. تغییر رنگ عایق کابل‌ها به زرد یا قهوه ای، نشانه بارز شل بودن اتصالات (Loose Connections) یا عبور جریان بیش از حد مجاز است. شل بودن پیچ‌ها باعث ایجاد مقاومت تماسی، قوس الکتریکی ریز و افزایش شدید دما می‌شود که می‌تواند منجر به آتش‌سوزی شود.

• راه حل: استفاده دوره‌ای از دوربین‌های ترموگرافی (Thermography) برای پایش دما بسیار حیاتی است. همچنین باید طبق یک برنامه زمان‌بندی (مثلاً هر ۶ ماه)، تمامی پیچ‌های ترمینال‌ها و شینه‌ها را با استفاده از آچار ترک‌متر (Torque Wrench) طبق گشتاور استاندارد کارخانه سفت کنید (آچارکشی).

۳. تریپ‌های کاذب و بی‌دلیل (Nuisance Tripping) اگر کلید مینیاتوری (MCB) یا محافظ جان (RCD) بدون دلیل ظاهری قطع می‌شود، ممکن است مشکل از خود کلید باشد یا نشتی جریان‌های تجمعی در مدار وجود داشته باشد. در محیط‌های صنعتی با وجود درایوهای فرکانس متغیر (VFD)، هارمونیک‌ها می‌توانند باعث عملکرد اشتباه تجهیزات حفاظتی شوند.

• راه حل: ابتدا جریان مدار را با آمپرمتر کلمپی اندازه بگیرید. اگر جریان نرمال است، سلامت کلید را بررسی کنید. در صورت وجود اینورتر در مدار، باید از کلیدهای محافظ جان تیپ B یا F که مخصوص جریانات نشتی با فرکانس بالا هستند استفاده کنید.

۴. بوی ازون یا سوختگی عایق استشمام بوی خاصی شبیه به ماهی گندیده یا بوی تند ازون در نزدیکی تابلو برق، نشان‌دهنده وقوع تخلیه جزئی (Partial Discharge) یا آرک‌زدن‌های خفیف درون تجهیزات یا روی مقره‌ها است. این پدیده به سرعت عایق‌بندی را تخریب می‌کند.

• راه حل: بلافاصله سیستم را خاموش کرده و به دنبال رد دوده یا سوختگی روی شینه‌ها و ترمینال‌ها بگردید. قطعاتی که دچار کربنیزه شدن شده‌اند، عایق خود را از دست داده و باید فوراً جایگزین شوند.

۵. نوسان ولتاژ و سوسو زدن چراغ‌های سیگنال این مشکل معمولاً ناشی از قطع شدن نول در سیستم سه فاز یا ضعف در سیستم اتصال زمین (Earthing) است. شناور شدن نقطه نول می‌تواند ولتاژ فازها را تا حد خطرناکی بالا ببرد و باعث سوختن تجهیزات کنترلی و PLC ها شود.

• راه حل: اتصالات کابل نول و سیستم ارتینگ را در تابلو اصلی و تابلوهای توزیع به دقت بررسی کنید. نصب رله کنترل فاز که قابلیت پایش قطع نول را داشته باشد، برای حفاظت از سیستم الزامی است.

نکات ایمنی حیاتی که نادیده گرفته می‌شوند

رعایت استانداردها در برق صنعتی ضامن جان افراد است. دو نکته که اغلب فراموش می‌شوند عبارتند از:

1. قفل و نشان‌گذاری (LOTO – Lockout/Tagout): هنگام تعمیرات، صرفاً پایین دادن فیوز کافی نیست. حتماً باید کلید اصلی قفل شده و برچسب هشدار روی آن نصب شود تا شخص دیگری به اشتباه برق را وصل نکند.
2. خطر قوس الکتریکی (Arc Flash): حتی بدون تماس مستقیم، نزدیک شدن به شینه‌های فشار قوی یا تابلوهای پرقدرت در حین بروز اتصالی، می‌تواند باعث سوختگی شدید ناشی از انفجار آرک شود. استفاده از لباس‌های ضد حریق و شیلد صورت هنگام کار با تابلوهای روشن (Live) الزامی است.

💡 تجربه عملی (Expert Opinion): یکی از شایع‌ترین دلایل خرابی در تابلوهای برق نو، پدیده‌ای به نام “خزش سرد” (Cold Flow) در کابل‌های مسی است. بعد از نصب و سفت کردن اولیه پیچ‌ها، مس زیر فشار اندکی تغییر شکل می‌دهد و اتصال پس از چند هفته شل می‌شود.

نکته طلایی: همیشه ۳ الی ۴ هفته پس از بهره‌برداری اولیه از تابلو برق، مجدداً تمام اتصالات قدرت را آچارکشی (Retightening) کنید. این کار ساده تا ۵۰٪ از خرابی‌های آینده جلوگیری می‌کند.

7.پرسش‌های متداول برق صنعتی

در این بخش به چند سوال تخصصی و پرتکرار پاسخ می‌دهیم که اکثر مشتریان در هنگام مشاوره از ما میپرسند، این نکات برای تکنسین‌ها و خریداران تجهیزات الکتریکی اهمیت بالایی دارد.

8.نتیجه‌گیری و قدم بعدی برای خرید تجهیزات برق صنعتی

برق صنعتی ستون فقرات تولید و صنعت مدرن است. در این مقاله جامع، از مفاهیم پایه ولتاژ و جریان شروع کردیم، اجزای حیاتی تابلو برق و تجهیزات حفاظتی را کالبدشکافی کردیم و با نکات طلایی عیب‌یابی آشنا شدیم. طراحی اصولی و انتخاب قطعات باکیفیت، نه تنها ایمنی پرسنل را تضمین می‌کند، بلکه با کاهش توقف‌های ناخواسته، بهره‌وری خطوط تولید را به حداکثر می‌رساند.

به یاد داشته باشید که استفاده از تجهیزات غیراستاندارد یا تقلبی (Fake)، شاید در ابتدا هزینه‌ها را کاهش دهد، اما در درازمدت هزینه‌های تعمیرات و خسارات جبران‌ناپذیری را تحمیل خواهد کرد.

آیا آماده‌اید سیستم برق صنعتی خود را ارتقا دهید یا پروژه جدیدی را آغاز کنید؟ کارشناسان ما در سهاپیمان با تکیه بر سال‌ها تجربه، مجموعه‌ای از برترین تجهیزات اورجینال را گردآوری کرده‌اند. برای مشاوره تخصصی رایگان و بررسی قیمت و خرید تجهیزات برق صنعتی، همین حالا از طریق لینک زیر وارد فروشگاه شوید و خریدی مطمئن را تجربه کنید.
